技术摘要：

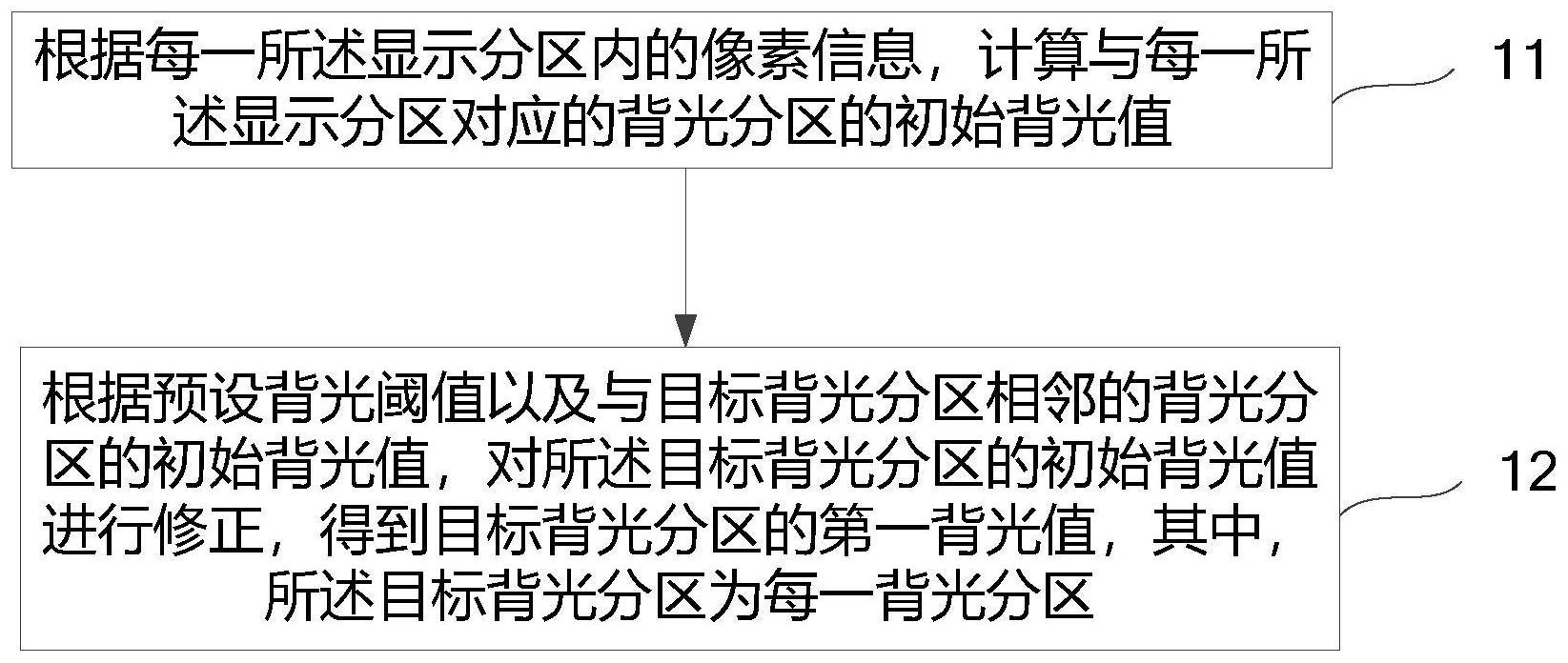

本发明提供一种显示装置的背光调节方法及背光调节装置、显示装置，显示装置包括显示面板和背光模组，显示面板分为多个显示分区，背光模组包括多个背光分区，显示分区和背光分区一一对应，所述方法包括：根据每一显示分区内的像素信息，计算与每一显示分区对应的背光分  全部
背景技术：
所谓Local  Dimming，即显示器的背光区域调节技术。传统显示器使用的背光源是 整个面光源，调节亮度的时候整个画面会同时变亮或变暗，而Local  Dimming利用数百个 LED组成的背光代替传统背光灯。通过设计相应的算法，背光LED可根据图像的明暗进行调 节，从而提升图像的对比度，并且还能减少能耗。 随着工艺的不断进步，LED器件的尺寸也越来越小，由其构成的屏幕背光源的动态 分区数也会更多，而之前local  Dimming设备，受到本身分区数目过少的限制，其对于光晕 现象不会进行额外处理，或者只能通过提升暗区域背光，降低对比度的方案来减弱光晕现 象，使得显示画面存在光晕现象，以及出现像素补偿溢出的问题，导致某些细节信息丢失， 降低了画面显示效果。而对于这种由小尺寸LED构成动态背光的高分区的Local  Dimming显 示设备，应该充分发挥其技术优势，进一步提升显示效果。
技术实现要素：
有鉴于此，本发明提供一种显示装置的背光调节方法及背光调节装置、显示装置， 能够解决现有技术中显示画面存在光晕现象、像素补偿溢出而导致细节信息丢失，最终导 致画面显示效果下降的问题。 为解决上述技术问题，本发明采用以下技术方案： 本发明一方面实施例提供了一种显示装置的背光调节方法，所述显示装置包括显 示面板和背光模组，所述显示面板分为多个显示分区，所述背光模组包括多个背光分区，所 述显示分区和所述背光分区一一对应，所述方法包括： 根据每一所述显示分区内的像素信息，计算与每一所述显示分区对应的背光分区 的初始背光值； 根据预设背光阈值以及与目标背光分区相邻的背光分区的初始背光值，对所述目 标背光分区的初始背光值进行修正，得到目标背光分区的第一背光值，其中，所述目标背光 分区为每一背光分区。 可选的，所述预设背光阈值包括第一预设背光阈值和第二预设背光阈值，所述根 据预设背光阈值以及与目标背光分区相邻的背光分区的初始背光值，对所述目标背光分区 的初始背光值进行修正，得到目标背光分区的第一背光值的步骤，包括： 根据与目标背光分区相邻的所有背光分区中初始背光值大于第二预设背光阈值 的数量，确定所述目标背光分区的类型，所述目标背光分区的类型包括孤立光晕背光分区 和非孤立光晕背光分区； 根据所述目标背光分区的类型，对所述目标背光分区的初始背光值进行修正，得 4 CN 111599320 A 说　明　书 2/11 页 到目标背光分区的第一背光值。 可选的，所述根据所述目标背光分区的类型，对所述目标背光分区的初始背光值 进行修正，得到目标背光分区的第一背光值的步骤中，采用如下公式进行修正： 其中，Lcoor为目标背光分区的第一背光值，Lavg为目标背光分区的初始背光值，Lmin 为与目标背光分区相邻的所有背光分区中最小的初始背光值，th1为第一预设背光阈值， num为与目标背光分区相邻的所有背光分区中初始背光值大于th2的背光分区个数，th2为 第二预设背光阈值，k为根据所述目标背光分区的类型确定的数值，k∈(0,1)。 可选的，还包括： 对所述第一背光值进行闪烁抑制处理，得到所述目标背光分区的第二背光值； 根据所述第二背光值，对所述目标背光分区进行背光驱动。 可选的，所述对所述第一背光值进行闪烁抑制处理，得到所述目标背光分区的第 二背光值的步骤中，采用如下公式进行闪烁抑制处理： Lout＝m*Lforlight (1-m)Lnewlight 其中，Lout为显示当前帧图像时的目标背光分区的第二背光值，Lforlight为显示上一 帧图像时的目标背光分区的第二背光值，Lnewlight为显示当前帧图像时的目标背光分区的第 一背光值，m为系数，m∈(0，1)。 可选的，还包括： 确定每一显示分区内的所有像素中的最大像素值； 根据每一显示分区的最大像素值以及预设伽马曲线，确定每一显示分区中的像素 不发生补偿溢出所需的最小背光阈值； 根据各背光分区的第一背光值和最小背光阈值，计算各目标背光分区的背光补偿 值，得到与所有背光分区对应的背光补偿矩阵； 根据所述背光补偿矩阵和各背光分区的第二背光值，对与每一背光分区对应的显 示分区的像素进行补偿。 可选的，所述根据各背光分区的第一背光值和最小背光阈值，计算各目标背光分 区的背光补偿值，得到与所有背光分区对应的背光补偿矩阵，包括： 计算目标背光分区的第一背光值与对应的最小背光阈值的差值，得到所述目标背 光分区的背光补偿值； 利用目标背光分区的背光补偿值，对目标背光分区外围的背光分区的背光补偿值 进行赋值，得到所有背光分区对应的背光补偿值构成的背光补偿矩阵。 可选的，所述根据所述背光补偿矩阵和各背光分区的第二背光值，对与每一背光 分区对应的显示分区的像素进行补偿的步骤，包括： 将所述背光补偿矩阵与显示当前帧画面时的每一背光分区的第二背光值进行叠 加，得到与所有背光分区对应的最终背光数值矩阵； 根据所述最终背光数值矩阵，确定每一显示分区的像素补偿值； 根据每一显示分区的像素补偿值，对每一显示分区的像素进行补偿。 5 CN 111599320 A 说　明　书 3/11 页 可选的，所述根据所述最终背光数值矩阵，确定每一显示分区的像素补偿值的步 骤，包括： 将所述背光分区的光源的点扩散函数与所述最终背光数值矩阵进行卷积计算，得 到每一显示分区中每一像素对应的背光亮度信息； 根据所述背光亮度信息，对每一显示分区的像素进行补偿。 本发明另一方面实施例提供了一种显示装置的背光调节装置，所述显示装置包括 显示面板和背光模组，所述显示面板分为多个显示分区，所述背光模组包括多个背光分区， 所述显示分区和所述背光分区一一对应，所述背光调节装置包括： 初始背光值计算模块，用于根据每一所述显示分区内的像素信息，计算与每一所 述显示分区对应的背光分区的初始背光值； 修正模块，用于根据预设背光阈值以及与目标背光分区相邻的背光分区的初始背 光值，对所述目标背光分区的初始背光值进行修正，得到目标背光分区的第一背光值，其 中，所述目标背光分区为每一背光分区。 本发明再一方面实施例提供了一种显示装置，包括：如上所述的背光调节装置。 本发明上述技术方案的有益效果如下： 根据本发明实施例的背光调节方法，可以在不影响整体显示亮度和对比度的情况 下，很好地减弱局部调光设备存在的光晕问题以及补偿溢出导致的局部细节损失问题，提 升了画面效果。 附图说明 图1为本发明实施例提供的一种显示装置的背光调节方法的流程示意图； 图2为本发明实施例提供的目标背光分区位于大面积高亮区域的边缘位置处的示 意图； 图3为本发明实施例提供的目标背光分区位于易发生光晕现象的孤立区域的示意 图； 图4为本发明实施例提供的对目标背光分区外围的背光分区进行赋值的示意图； 图5为本发明实施例提供的背光调节方法的FPGA实现流程示意图； 图6为本发明实施例提供的一种显示装置的背光调节装置的结构示意图之一； 图7为本发明实施例提供的一种显示装置的背光调节装置的结构示意图之二。
