技术摘要：
本发明公开一种口罩耳带自动熔接机的输送机构，包括机架，机架上面为设备平台，设备平台上设有相对的两个支架，两个支架上分别设有主动双链轮和从动双链轮，主动双链轮和从动双链轮之间设有两根平行且张紧的链条，两根链条分别啮合在主动双链轮和从动双链轮的传动齿轮  全部
背景技术：
口罩是一种个人卫生防护用品，用于戴在口鼻部位过滤进出口鼻的空气，以达到 阻挡有害的气体、飞沫、灰尘、病毒等进出佩戴者口鼻的目的，对进入肺部的空气有一定的 过滤作用，通常以纱布或熔喷布、无纺布等制成。在呼吸道传染病流行或在粉尘等污染的环 境中作业时，空气中的病菌、粉尘等可通过呼吸进入人体肺部，对身体造成严重损害，佩戴 口罩可以起到一定的过滤作用。口罩一般包括口罩本体和耳带，耳带固定在口罩本体左右 两侧，人们佩戴口罩时通过耳带挂在两侧耳朵上将口罩固定在面部。 现有口罩的生产中，一般通过口罩机进行生产，而耳带与口罩本体的连接方式一 般利用口罩焊接机进行焊接。 目前，公告号为CN206825942U的中国专利文件公开了一种口罩耳带机，它包括机 架，机架上设置有口罩体输送装置、耳带存放装置、焊接装置和收集装置，所述口罩体输送 装置包括设置在机架一端的口罩体放置箱，口罩体放置箱对应设置在机架上的输送装置； 所述机架上设置有对应压紧装置；所述口罩体输送装置中的输送装置包括设置在机架上的 电机以及设置在机架上的两个转轴，转轴之间连接有传送带，传送带上均匀设置有若干输 送盘；所述口罩体放置箱的下端一侧设置有出口，出口对应输送盘。该发明设计合理，口罩 体和耳带通过设备输送到一起，而后通过焊接机进行焊接，全程采用自动化控制，自动化程 度高，降低了工人的劳动强度，提高了生产效率。 上述耳带机虽然在一定程度上提高了生产效率，但由于其口罩本体输送装置采用 的是一般的皮带式传送带，传送带下部需绕到机架下面，电机采用的是普通电机，故其传送 行程长、加工生产中效率低，传送带不是刚性连接、存在张紧度低、容易发生变形，导致不能 实现口罩本体输送的精确定位，在焊接中极易造成口罩本体与耳带的位置产生偏差，以致 不合格率很高。
技术实现要素：

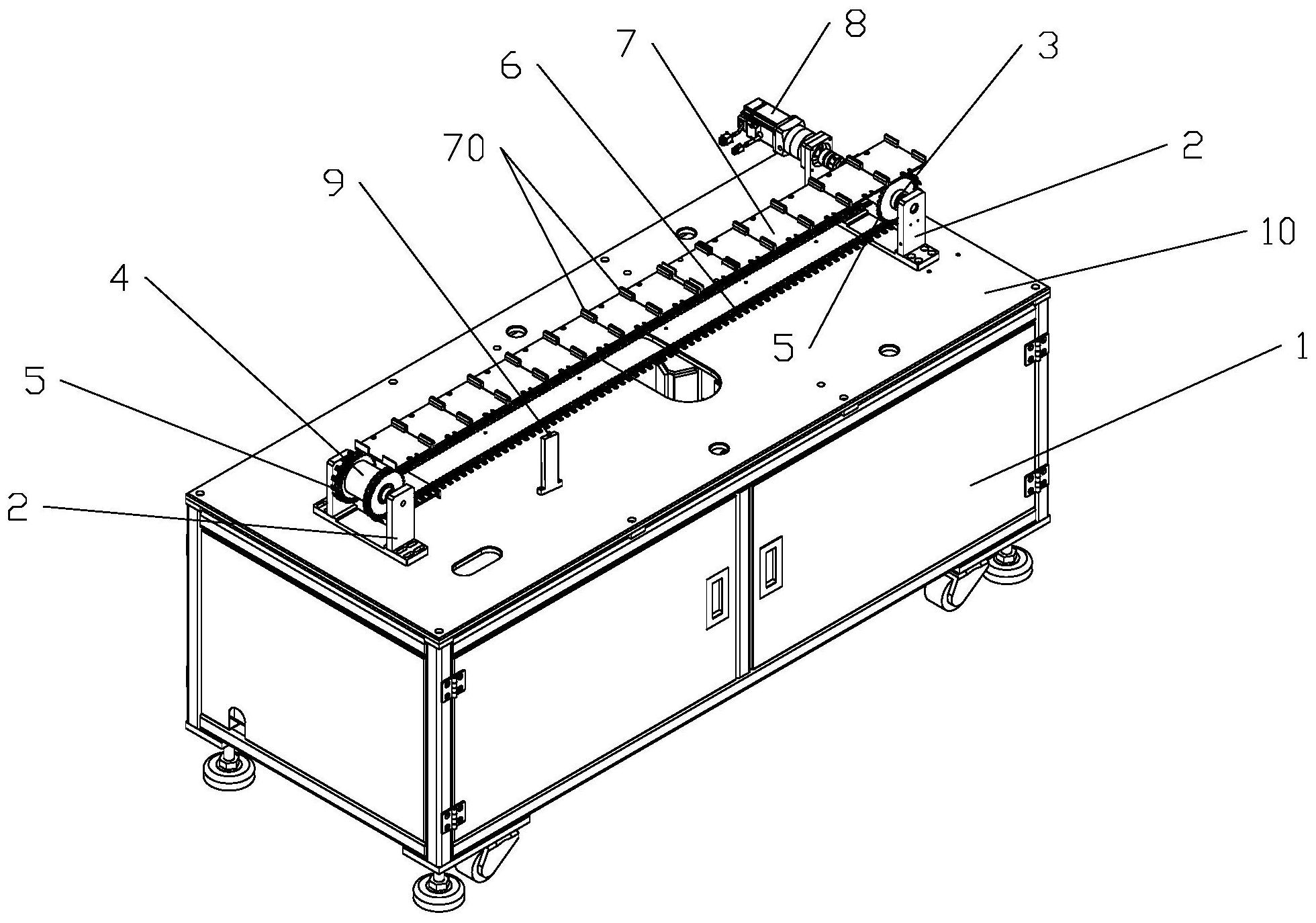

本发明的目的是提供一种口罩耳带自动熔接机的输送机构，该输送机构采用双链 条输送口罩载具及采用伺服电机驱动，这样可以克服上述现有技术的不足。 本发明的技术解决方案是，一种口罩耳带自动熔接机的输送机构，包括机架，所述 机架上面为设备平台，所述设备平台上设有相对的两个支架，所述两个支架上分别设有主 动双链轮和从动双链轮，所述主动双链轮和从动双链轮的两侧分别设有传动齿轮，所述主 动双链轮和从动双链轮之间设有两根平行且张紧的链条，所述两根链条分别啮合在主动双 链轮和从动双链轮的传动齿轮上，所述两根链条全部位于所述设备平台的台面之上，所述 两根链条上横向均匀铺设有若干平板式口罩载具，所述口罩载具用于装载口罩本体并输送 3 CN 111572047 A 说　明　书 2/3 页 至口罩熔接机构下方时暂停便于口罩耳带熔接到口罩本体，所述口罩载具两侧分别固定于 所述两根链条上，所述主动双链轮一侧设有驱动主动双链轮旋转的伺服电机，所述主动双 链轮的旋转可带动两根链条同步转动从而使所述口罩载具进行循环输送，所述伺服电机通 过精确驱动主动双链轮的的旋转角度来精确控制所述口罩载具的输送定位。 优选地，所述口罩载具的前后两侧设有挡板，所述挡板用于防止装载的口罩本体 移位。 优选地，所述两根链条的一侧设有光电传感器，所述光电传感器用于检测所述链 条上设有的定位装置，当所述光电传感器检测到所述定位装置时，所述伺服电机立即停止 转动使所述口罩载具精确定位。 优选地，所述口罩载具的宽度小于口罩本体的宽度，所述口罩载具装载口罩本体 时，口罩本体的两侧与口罩耳带熔接的部位位于所述口罩载具的两侧外面。 与现有技术相比，本发明的有益效果是，该输送机构，由伺服电机带动链条搭载口 罩载具的方式可实现输送的精确定位功能，使熔接时口罩本体与耳带的相对位置精确对 准，使生产中合格率大幅上升；另该输送机构以整体设于设备平台上方的布局形式，避开机 架下部设置的超声熔接机构，以更短的链条制作输送机构，实现定位精度高，平均传动比准 确,传动稳定,效率高；传递功率大,过载能力强，高速性能优秀，且便于维护调试。 附图说明 图1是本发明口罩耳带自动熔接机的输送机构的立体视图； 图2是本发明口罩耳带自动熔接机的输送机构的正视图； 图3是本发明口罩耳带自动熔接机的输送机构口罩载具的俯视图； 图4是本发明口罩耳带自动熔接机的输送机构口罩载具装载了口罩的示意图。 本发明附图的组件符号说明： 1 .机架；10.设备平台；2.支架；3.主动双链轮；4.从动双链轮；5.传动齿轮；6.链 条；7.口罩载具；70.挡板；71.口罩本体；72.耳带；73.熔接部位；8.伺服电机；9.光电传感 器。
