技术摘要：
本发明提供一种楔形间隙可调多功能摩擦机构，其解决了现有牵引机无法根据实际生产情况调整夹持器与成型体之间的摩擦力的技术问题，其设有左楔形块、右楔形块，左楔形块和右楔形块相对设置在摩擦部件固定台和下楔形块之间，左楔形块、右楔形块分别与摩擦部件固定台滑动  全部
背景技术：
近年来，碳纤维复合材料以其独有的高强度、低密度、耐腐蚀、抗老化等特性，市场 需求正在高速增长。在碳纤维复合材料，尤其是复合型材的连续生产过程中，牵引机是生产 线上必不可少的设备之一，其用于实现成型体的轴向运动。夹持器作为牵引机核心构件之 一，用于夹持成型体，在使用过程中，无法根据实际生产情况调整夹持器与成型体之间的摩 擦力。
技术实现要素：

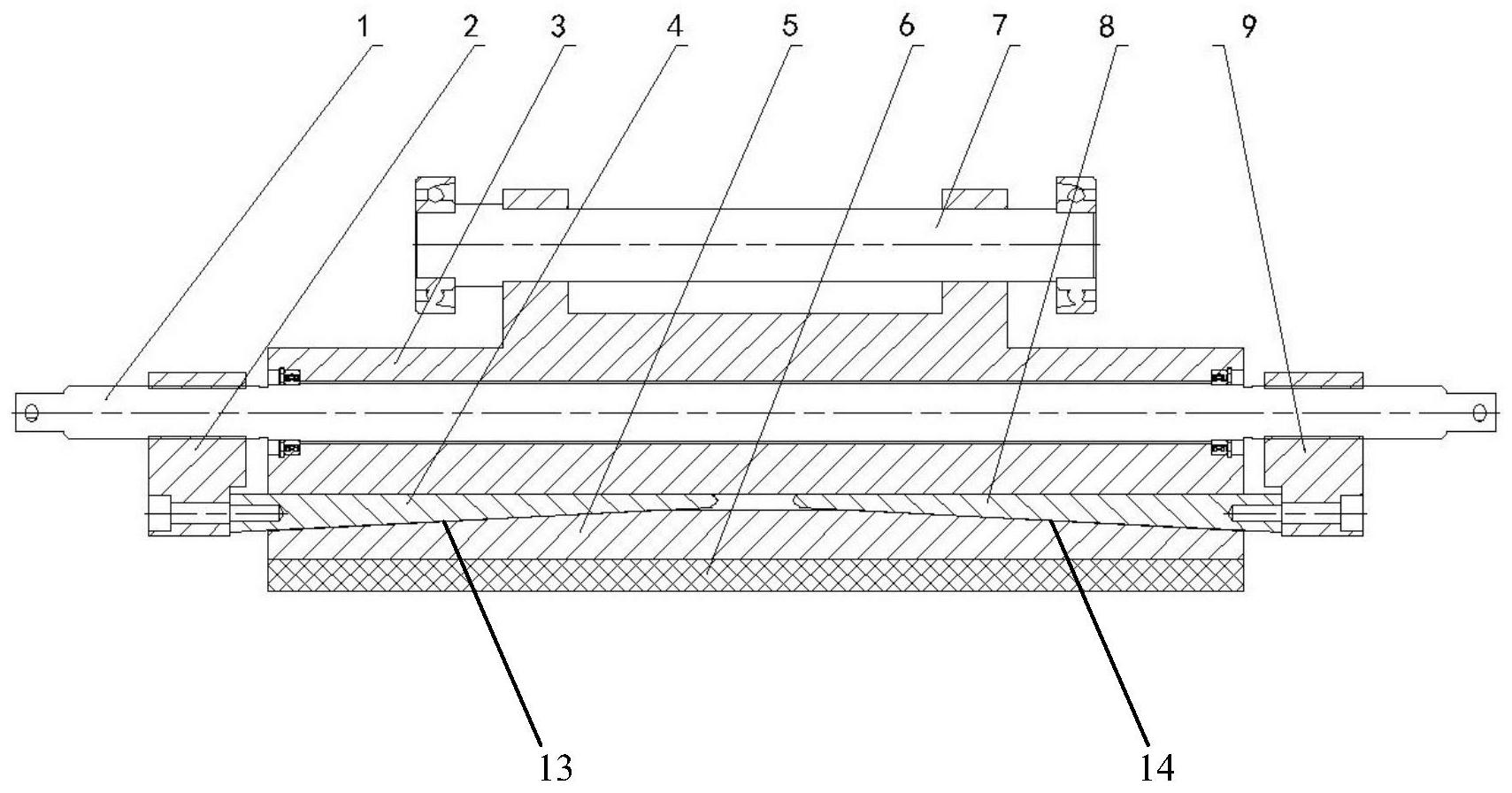

本发明的目的是为了解决上述技术的不足，提供一种楔形间隙可调多功能摩擦机 构，其结构简单，调整夹持器与成型体之间的摩擦力方便快捷。 为此，本发明提供一种楔形间隙可调多功能摩擦机构，其设有摩擦机构本体，摩擦 机构本体设有左楔形块、右楔形块、摩擦部件固定台、下楔形块、正反丝杠、正丝耳座、摩擦 块、反丝耳座、导向件；左楔形块和右楔形块相对设置在摩擦部件固定台和下楔形块之间， 左楔形块、右楔形块分别与摩擦部件固定台滑动连接，左楔形块滑动连接在下楔形块的左 滑动斜面上，右楔形块滑动连接在下楔形块的右滑动斜面上，下楔形块的底面与摩擦块相 连接；正反丝杠的一端与正丝耳座适配连接，正反丝杠的另一端与反丝耳座适配连接，正丝 耳座、反丝耳座分别设置在摩擦部件固定台的左右两侧，正丝耳座与左楔形块相连接，反丝 耳座与右楔形块相连接；下楔形块开设有导向通孔，导向件的一端与摩擦部件固定台相连 接，导向件的另一端穿过导向通孔；正反丝杠在转动时，安装有正丝耳座的左楔形块、安装 有反丝耳座的右楔形块同时相背或相对滑动，下楔形块沿着导向件靠近或远离摩擦部件固 定台。 优选的，左楔形块和右楔形块的结构形状相同，纵向截面均为梯形，且尖端相对。 优选的，摩擦部件固定台设有安装通孔，正反丝杠通过轴承固定设置在安装通孔 内。 优选的，导向件为导向销钉，导向销钉的销帽设置在下楔形块外侧，且销帽的尺寸 大于导向通孔的孔径，导向销钉的销杆穿过导向通孔与摩擦部件固定台螺纹连接，且销杆 与导向通孔滑动连接。 优选的，摩擦机构本体为左右对称结构。 优选的，摩擦机构本体数量为两个，且两个摩擦机构本体的摩擦块相对间隔设置。 优选的，下楔形块的底面与摩擦块可拆卸连接。 本发明的有益效果是：本发明提供一种楔形间隙可调多功能摩擦机构，其结构简 单，采用了正反丝杠结构，通过正反丝杠与正、反丝耳座的配合，带动可移动左、右楔形块正 反向移动，下楔形块靠近或远离摩擦部件固定台，从而调整摩擦块对所夹持成型体的压力 3 CN 111590930 A 说　明　书 2/3 页 大小，进而实现调整摩擦块与所夹持成型体间摩擦力大小，以满足实际生产中的工艺需求， 同时增大了牵引机的使用范围，提高了夹持成型体的效率及可操作性等。 附图说明 图1是本发明的仰视图的结构示意图； 图2是图1所示的A-A局部剖视图的结构示意图； 图3是图1所示的B-B局部剖视图的结构示意图。 图中标记：1.正反丝杠，2.正丝耳座，3.摩擦部件固定台，4.左楔形块，5.下楔形 块，6.摩擦块，7.滑道滚动部件轴，8.右楔形块，9.反丝耳座，10.导向件，11.摩擦机构本体， 12.安装通孔，13.左滑动斜面,14.右滑动斜面。
