技术摘要：
本发明公开了一种电缆加工用固定机构，包括工作台，所述工作台的底侧安装有螺纹杆安装座，螺纹杆安装座内转动安装有双向螺纹杆，所述双向螺纹杆的杆体外侧螺纹套设有螺纹筒一，所述工作台的台体开设有滑孔一和滑孔二，且平行设置在竖直孔的两侧，所述工作台的竖直上方  全部
背景技术：
电缆在加工的过程中会涉及到切割的工序，切割的过程中，电缆常常发生偏移，电 缆的固定效果较差，因此人们常常使用电缆固定装置来辅助切割装置，但是现有的固定机 构的固定效果并不是十分理想，例如申请号为CN201920706098.0的专利，公开一种电缆加 工用固定机构，公开了一种电缆加工用固定机构，针对现有技术中的电缆加工用固定机构 调节不方便的问题，现提出如下方案，其包括底座和顶板，所述底座的顶部开设有安装槽， 安装槽的内部转动连接有第一螺纹柱，第一螺纹柱的外部螺纹连接有移动块，第一螺纹柱 的一端延伸至底座的外部，且第一螺纹柱位于底座外部的一端固定有第一转盘，所述底座 的顶部滑动连接有两个限位框，两个移动块的一端分别与两个限位框的底部固定连接，所 述限位框为矩形结构。所公开的固定机构仅仅只是在两侧设置固定结构，固定效果不佳，且 两侧的限位框水平移动的过程并不稳定，满足不了人们在生产生活中的使用需求。
技术实现要素：

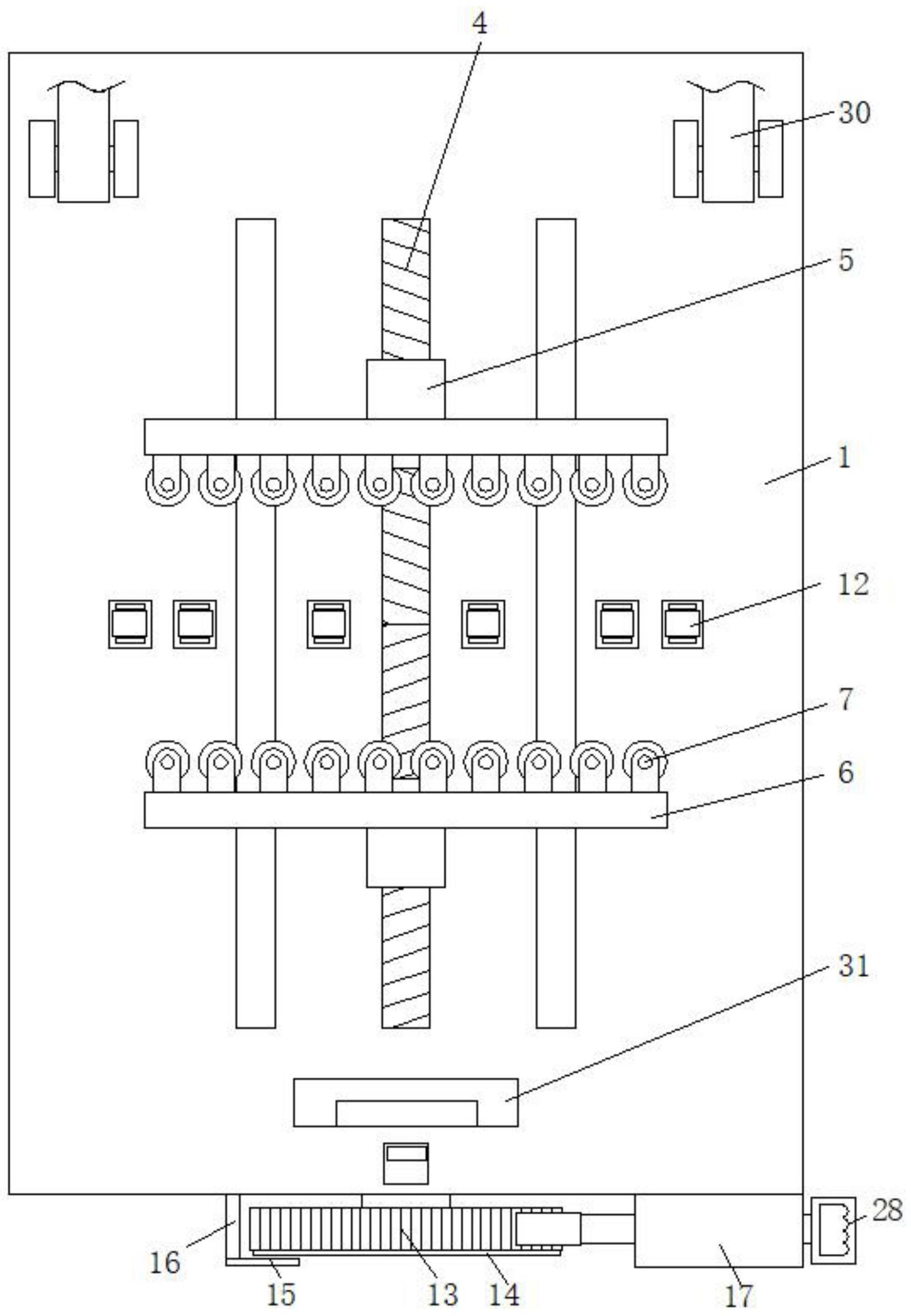

本发明的目的是为了解决现有技术中固定效果差且结构不稳定的问题，而提出的 一种电缆加工用固定机构。 为了实现上述目的，本发明采用了如下技术方案： 一种电缆加工用固定机构，包括工作台，所述工作台的底侧安装有螺纹杆安装座， 螺纹杆安装座内转动安装有双向螺纹杆，所述双向螺纹杆的杆体外侧螺纹套设有螺纹筒 一，所述工作台的台体开设有滑孔一和滑孔二，滑孔二有两个，且平行设置在竖直孔的两 侧，所述工作台的竖直上方设置有两个平行设置的限位侧板，限位侧板的底侧固定连接有 滑竿一和滑竿二，滑竿一底端从滑孔一穿过并与螺纹筒一固定连接，所述滑竿二分别有两 个并分别滑动连接在滑孔二内，两个所述限位侧板相互靠近的一侧设置有若干个限位滚 筒，所述工作台的台体开设有若干个竖直孔，所述工作台的底侧还固定连接有U型板，所述U 型板的内侧固定连接有若干个竖直设置的支撑柱，所述支撑柱的顶端分别延伸至竖直孔内 并安装有底筒，所述双向螺纹杆的一端同轴固定连接有转动齿盘，所述工作台的底侧还固 定连接有横筒，所述横筒的一端开口处内壁固定连接有内环一，横筒的另一端开口内壁固 定连接有内环二，所述内环一和内环二的内壁均为矩形结构，内环一内滑动穿过有矩形滑 动柱，所述矩形滑动柱的一端延伸至横筒的外侧并固定连接有弧形齿板，所述弧形齿板的 一侧开设有齿槽并与转动齿盘啮合连接，所述矩形滑动柱的另一端固定连接有转动套，转 动套内转动连接有圆板一，圆板一的一侧固定连接有拉杆，拉杆的一端从内环二内侧穿过 并固定连接有拉环，所述内环二和环盖之间设置有复位弹簧，所述拉杆的杆体外侧固定连 接有侧板，且侧板滑动连接在内环二内，所述工作台的竖直上方设置有转动架板，所述转动 架板底侧两端分别固定连接有支撑柱一和支撑柱二，所述支撑柱一的底端与工作台的顶侧 4 CN 111570672 A 说　明　书 2/4 页 转动铰接，支撑柱二的底端与工作台之间设置有卡栓，所述转动架板的竖直下方设置有安 装板，安装板的底侧安装有若干个顶筒，安装板的顶侧固定连接有转动罩，转动罩内转动连 接有圆板二，所述圆板二的顶侧固定连接有螺纹柱，所述转动架板的板体开设有通孔一，通 孔一内固定连接有螺纹筒二，所述螺纹柱从螺纹筒二内螺纹穿过。 优选的，所述工作台的底部四角均固定连接有支脚。 优选的，所述转动齿盘的一侧设置有刻度盘，所述刻度盘的一侧配套设置有指针， 指针的一端与工作台之间设置有连杆。 优选的，所述转动架板的板体开设有通孔二，通孔二有两个且分别设置在通孔一 的两侧，通孔二内固定连接有轨道筒，安装板的顶侧还固定连接有滑竿，所述滑竿的杆体有 两个且分别从轨道筒内滑动穿过。 优选的，所述转动套的一端固定连接有环盖，且拉杆的杆体从环盖内侧穿过。 优选的，所述顶筒分别设置在底筒的竖直上方，且底筒的顶侧延伸至工作台的顶 侧。 优选的，所述螺纹柱的顶端固定连接有旋钮。 与现有技术相比，本发明提供了一种电缆加工用固定机构，具备以下有益效果： 1、本发明通过在电缆的两侧、和顶部均设置能够进行距离调节的限位滚筒，从而 使得电缆在经过的过程中保持稳定，不会发生偏移，保证了切割设备的正常运行，使用效果 更佳，多用性强，且摩擦阻力更小，对电缆起到了保护作用； 2、本发明通过在限位侧板的底侧增设滑竿二，并在滑孔二内水平滑动，使得在调 节和使用的过程中，限位侧板的稳定性更强，使用寿命更长； 3、通过在双向螺纹杆的一端增设转动齿盘和能够水平移动的弧形齿板，保证了在 装置在使用的过程中，双向螺纹杆不会发货所能转动，进而限位滚筒的位置不会发货所能 偏移，电缆的限位效果更佳。 本发明对电缆的限位效果好，调节便捷，电缆通过时更加顺畅和安全，且机构稳 定，使用寿命长，满足了人们在生产生活中的使用需求。 附图说明 图1为本发明提出的一种电缆加工用固定机构的俯视结构示意图； 图2为本发明提出的一种电缆加工用固定机构的部分的主视剖面结构示意图； 图3为本发明提出的一种电缆加工用固定机构的螺纹柱处的侧视剖面结构示意 图； 图4为本发明提出的一种电缆加工用固定机构的滑竿一处的主视剖面示意图； 图5为本发明提出的一种电缆加工用固定机构的螺纹柱处的主视剖面示意图。 图中：工作台1、支脚2、螺纹杆安装座3、双向螺纹杆4、螺纹筒一5、限位侧板6、限位 滚筒7、滑竿一8、滑竿二9、U型板10、支撑柱11、底筒12、转动齿盘13、刻度盘14、指针15、连杆 16、横筒17、内环一18、内环二19、矩形滑动柱20、弧形齿板21、转动套22、环盖23、圆板一24、 复位弹簧25、拉杆26、侧板27、拉环28、转动架板29、支撑柱一30、支撑柱二31、卡栓32、水平 安装板33、顶筒34、转动罩35、滑竿36、圆板二37、螺纹柱38、螺纹筒二39、轨道筒40、旋钮41。 5 CN 111570672 A 说　明　书 3/4 页
