技术摘要：

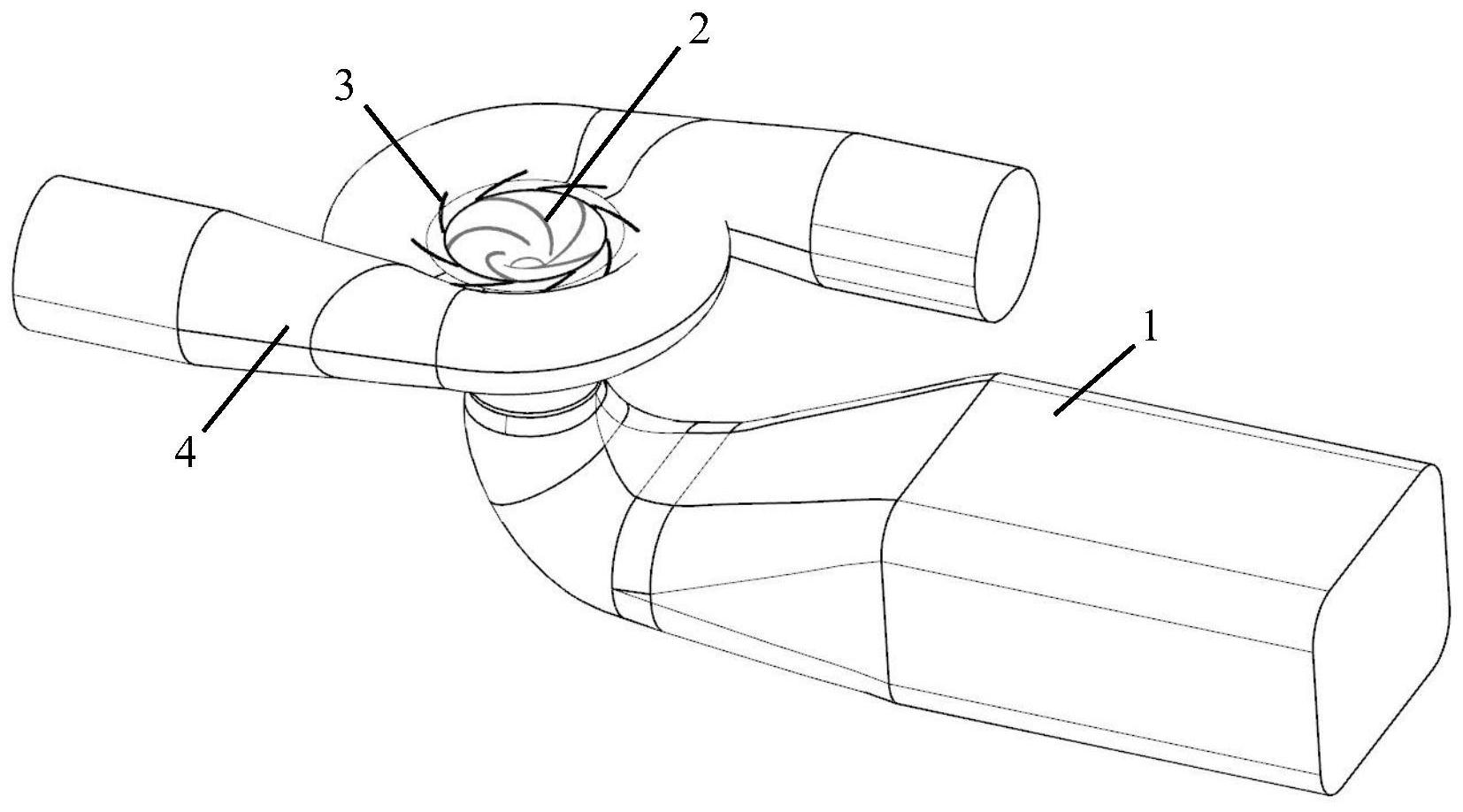

本发明公开了一种高比转速双出口蜗壳泵，所述双出口式蜗壳内侧环形开口内设置有一周导流板，双出口式蜗壳内侧环形开口处套设有叶轮，叶轮底部与吸水管道一端相连接；所述叶轮中叶片采用后弯式结构，叶片的进水边延伸至叶轮底部的开口处，所述双出口式蜗壳圆周方向上共  全部
背景技术：
泵是输送流体或使流体增压的机械，它将原动机的机械能或其他外部能量传送给 液体，使液体能量增加。蜗壳泵的主要过流部件是叶轮和蜗壳。蜗壳的水力结构对泵的效率 有着至关重要的影响。 目前，人们对蜗壳泵的研究主要集中在断面的面积及形状、喉部面积以及隔舌安 放角等方面，尚未对蜗壳的出口数做出改变并依此设计优化，提高泵效率。 因此，如何克服现有技术的不足已成为当今蜗壳泵技术领域中亟待解决的重点难 题之一。
技术实现要素：
目的：为了克服现有技术中存在的不足，本发明提供一种高比转速双出口蜗壳泵。 技术方案：为解决上述技术问题，本发明采用的技术方案为： 一种高比转速双出口蜗壳泵，包括：双出口式蜗壳，所述双出口式蜗壳内侧环形开 口内设置有一周导流板，双出口式蜗壳内侧环形开口处套设有叶轮，叶轮底部与吸水管道 一端相连接；所述叶轮中叶片采用后弯式结构，叶片的进水边延伸至叶轮底部的开口处，所 述双出口式蜗壳圆周方向上共有两个水流出口，两个水流出口呈中心对称设置；所述叶片 的正面与反面从上至下由不同曲率的曲面平滑连接，叶片正面与反面从上至下的曲面的截 面翼型曲线设置如下： 距离叶轮顶部15mm处，叶片正面的曲面的截面翼型曲线公式如下： y＝2.61555×10-8x4-8.51259×10-6x3 0.00577x2-0.71953x-75.07373 叶片反面的曲面的截面翼型曲线公式如下： y＝-4.57625×10-7x3 0.00467x2-0.6473x-81.43915 距离叶轮顶部30mm处，叶片正面的曲面的截面翼型曲线公式如下： y＝1.09978×10-7x4-4.16007×10-5x3 0.01003x2-0.87744x-78.82072 叶片反面的曲面的截面翼型曲线公式如下： y＝1.40553×10-7x4-5.06813×10-5x3 0.01049x2-0.84968x-84.77746 距离叶轮顶部45mm处，叶片正面的曲面的截面翼型曲线公式如下： y＝2.08824×10-7x4-7.39163×10-5x3 0.01304x2-0.88989x-87.03325 叶片反面的曲面的截面翼型曲线公式如下： y＝2.49715×10-7x4-8.36911×10-5x3 0.01322x2-0.8378x-92.95376 距离叶轮顶部60mm处，叶片正面的曲面的截面翼型曲线公式如下： y＝2.30725×10-7x4-7.73996×10-5x3 0.01261x2-0.76462x-96.62722 叶片反面的曲面的截面翼型曲线公式如下： 4 CN 111577661 A 说　明　书 2/10 页 y＝2.23657×10-7x4-7.23222×10-5x3 0.01152x2-0.70003x-101.44047 距离叶轮顶部75mm处，叶片正面的曲面的截面翼型曲线公式如下： y＝5.32771×10-7x4-1.06481×10-4x3 0.01064x2-0.53256x-106.23393 叶片反面的曲面的截面翼型曲线公式如下： y＝5.66414×10-7x4-9.96469×10-5x3 0.00936x2-0.49696x-110.24512 距离叶轮顶部90mm处，叶片正面的曲面的截面翼型曲线公式如下： y＝8.68176×10-7x4-8.57193×10-5x3 0.0069x2-0.41865x-115.50897 叶片反面的曲面的截面翼型曲线公式如下： y＝1.42812×10-6x4-7.15625×10-5x3 0.00488x2-0.41897x-119.36017 距离叶轮顶部105mm处，叶片正面的曲面的截面翼型曲线公式如下： y＝4.24072×10-6x4 2.75651×10-4x3 0.01273x2-0.39778x-128.87463 叶片反面的曲面的截面翼型曲线公式如下： y＝4.18704×10-6x4 2.86796×10-6x3 0.01379x2-0.33735x-133.4376。 作为优选方案，所述叶轮的叶片数量为4-8个。 作为优选方案，所述叶片后弯角度θ设置为35°-45°。 作为优选方案，所述叶片后弯角度θ设置为40°。 作为优选方案，所述双出口式蜗壳的内侧环形开口内均匀分布有6-8个导流板。 作为优选方案，所述双出口式蜗壳的内侧环形开口内均匀分布有8个导流板。 作为优选方案，所述双出口式蜗壳的水流出口的截面为圆形断面。 作为优选方案，所述吸水管道、叶轮、导流板和双出口式蜗壳的中心在同一轴线 上。 有益效果：本发明提供的一种高比转速双出口蜗壳泵，通过两个出水口实现双向 出水，提高了泵的出流效率，同时增强了水流在蜗壳圆周方向上的速度分量，改善了泵出口 处的水流条件，减小水力损失，使得高比转速蜗壳泵具有良好的水力性能和运行效率。 附图说明 图1是本发明提出的一种高比转速双出口蜗壳泵的结构示意图。 图2是本发明提出的叶轮中多个叶片组成的俯视图。 图3是本发明提出的叶轮中多个叶片组成的正视图。 图4是本发明提出的双出口式蜗壳剖面示意图。 图5是本发明提出的叶片后弯式结构的结构示意图。 图6是本发明提出的叶片上距叶轮顶部不同距离处的翼型曲线示意图。
