技术摘要：
本发明涉及一种串补对氧化锌避雷器带电测试影响方法，该方法是在串补氧化锌避雷器进行带电测试时，采集串补两端的氧化锌避雷器泄漏电流信号和二次电压信号，即采集串补电容所在支路的电流、氧化锌避雷器MOA1的电流I1、电容式电压互感器CVT1的电压U1、氧化锌避雷器MOA1  全部
背景技术：
氧化锌避雷器具有良好保护性能，氧化锌具有良好的非线性伏安特性，使其在正 常工作电压时流过避雷器为微安或毫安级的小电流；当过电压作用时，电阻急剧下降，电流 猛增，释放过电压的能量，达到保护设备的效果。多年来，其运行情况大部分良好，但在运行 中发生损坏或爆炸的事故也时有发生，可见，金属氧化物避雷器对电网安全稳定运行的作 用是很大的。 目前，对氧化锌避雷器的运行工况进行检测的方法主要有三种：一是常规停电测 试；二是安装避雷器在线监测仪；三是利用仪器进行带电测试。带电测试的优点是：无需停 电，不受电网运行方式和试验周期的限制，随时都可以进行测试；操作简单，使用方便灵活； 测试安全，省时省力；其缺点是受到现场磁场、电场分布空间的干扰，数据重复性略差。
技术实现要素：

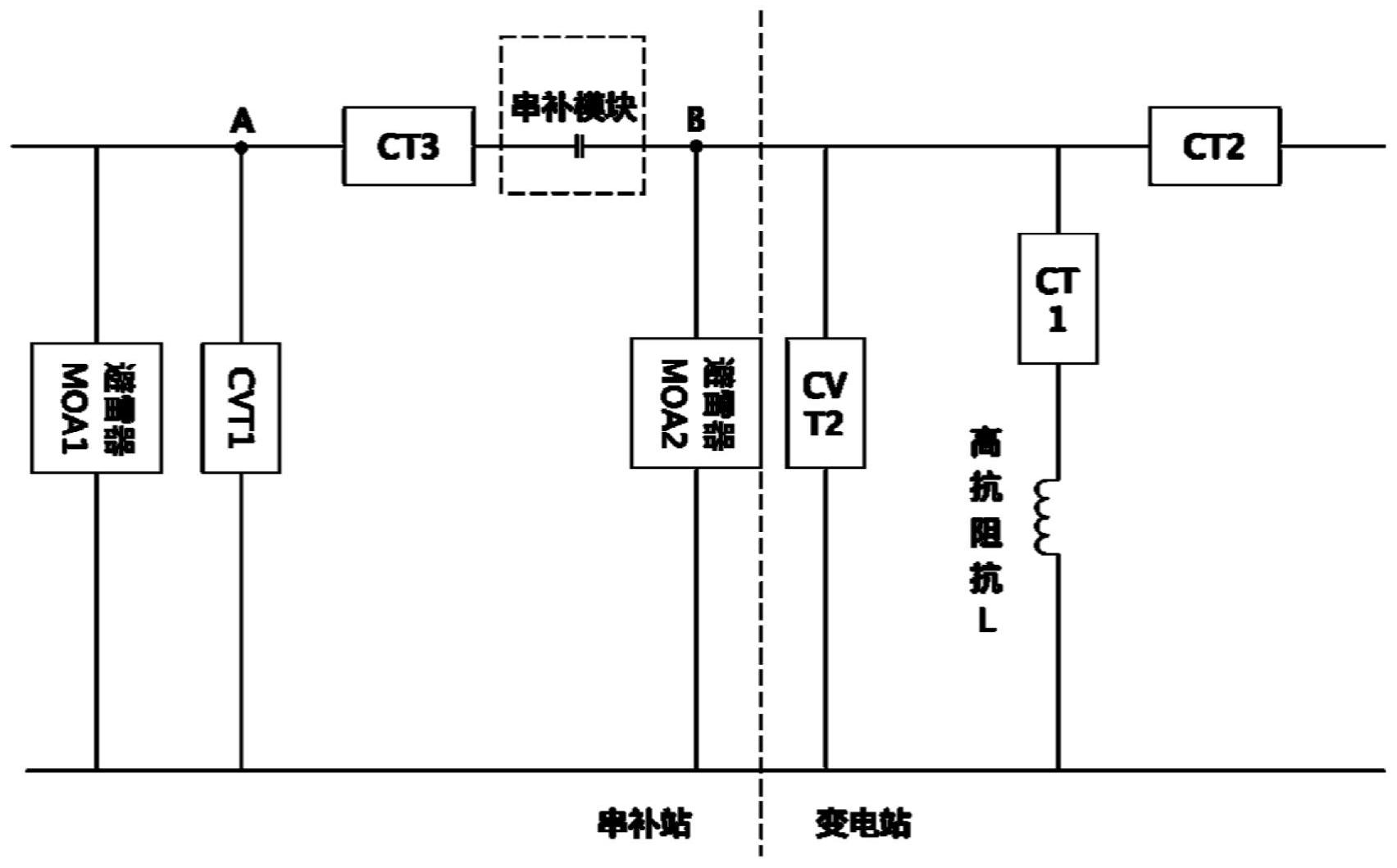

本发明依据氧化锌避雷器带电测试原理，并对串补引起的误差进行分析并修正， 提出了采集串补的两端氧化锌避雷器进行带电测试时CVT的电压和电流，依据相角改变的 规律，对测量数据进行修正，解决了串补影响导致的测量误差问题；使检修人员对设备的运 行情况和性能有更准确全面的了解，为状态检修的深入开展奠定了坚实基础；节省大量人 力物力，确保电网安全运行。 本发明方法是在串补氧化锌避雷器进行带电测试时，采集串补两端的氧化锌避雷 器泄漏电流信号和二次电压信号，即采集串补电容所在支路的电流I3、氧化锌避雷器MOA1 的电流I1、电容式电压互感器CVT1的电压U1、氧化锌避雷器MOA1的电流I2、电容式电压互感 器CVT2的电压U2，计算串补的两端氧化锌避雷器的电压角度差β-α，并加上相间干扰补偿角 对采集的数据进行修正，以解决串补影响导致的带电测试中存在的测量误差问题。 电电压角度差β-α的计算公式如下： 其中XC为串补电容 阻抗，XL为高抗阻抗， A相的相间干扰补偿角为-2°～-4°，B相的相间干扰补偿角为0，C相的相间干扰补 偿角为2°～4°。 采集的电压或电流信号处理方式如下： (1)接收避雷器带电测试时会产生误差反馈的信号，对标准输出信号进行幅值和 相位调节；同时，对反馈信号进行短时傅里叶(DFT)运算；设定单个周期采样256个点，则fs 3 CN 111579905 A 说　明　书 2/5 页 ＝256f0；如果采样点数控制N＝256×10＝4096,可以保证q为整数，即实现了波形的整周期 采样，不发生频谱泄漏；对信号进行频谱分析，信号发生时叠加反向谐波信号抵消由于硬件 电路引入的噪声及高次谐波，降低波形的失真度； (2)根据奈奎斯特采样定律，输出序列长度为N＝4096的离散数字信号，将信号传 递给采样设备，并控制采样设备进行数模转换；在系统允许的失真度情况下，且保证fs≥ 2fM，fs越大，由DAC转换的模拟信号越接近原始信号。 本发明方法的优点和技术效果： 本发明依据氧化锌避雷器带电测试原理，结合相角改变的规律，即：串补线路侧电 压与变电站内线路电压的角度差与串补两侧避雷器的电流和电压有效值、串补电容之间的 关系，计算该角度差，对测量数据进行修正，解决了串补影响导致的测量误差问题，保障电 网安全运行。 附图说明 为了更清楚地说明本申请实施例的技术方案，下面将对实施例中所需要使用的附 图作简单地介绍，应当理解，以下附图仅示出了本申请的某些实施例，因此不应被看作是对 范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这 些附图获得其他相关的附图； 图1是MOA简化等效示意图图； 图2是MOA泄漏电流示意图； 图3是一字排列的避雷器相间干扰示意图； 图4是串补、变电站接线示意图。
