技术摘要：
本发明公开了一种可以测量各阶载重的台阶式电梯，包括支撑架、扶手、台阶和限位槽，所述支撑架的上方设有扶手，所述支撑架的一端设有传动系统和电机，且所述传动系统和电机通过链条传动连接，所述支撑架位于扶手的下方设有台阶，所述台阶的下表面焊接有连接板，所述连  全部
背景技术：
自动扶梯是由一台特种结构形式的链式输送机和两台特殊结构形式的胶带输送 机所组合而成，带有循环运动梯路，用以在建筑物的不同层高间向上或向下倾斜输送乘客 的固定电力驱动设备。 运载人员上下的一种连续输送机械，自动扶梯由梯路(变型的板式输送机)和两旁 的扶手(变形的带式输送机)组成。其主要部件有梯级、牵引链条及链轮、导轨系统、主传动 系统(包括电动机、减速装置、制动器及中间传动环节等)、驱动主轴、梯路张紧装置、扶手系 统、梳板、扶梯骨架和电气系统等。梯级在乘客入口处作水平运动(方便乘客登梯)，以后逐 渐形成阶梯；在接近出口处阶梯逐渐消失，梯级再度作水平运动。这些运动都是由梯级主 轮、辅轮分别沿不同的梯级导轨行走来实现的。 但现阶段的自动扶梯的台阶都没有载重测量装置，当台阶载重超过台阶承重上限 时无法检测、无法进行电梯自我保护也无法提醒使用者，超重运行就会过度消耗内部材料， 降低了电梯的寿命并易产生危险，从而存在安全隐患。
技术实现要素：

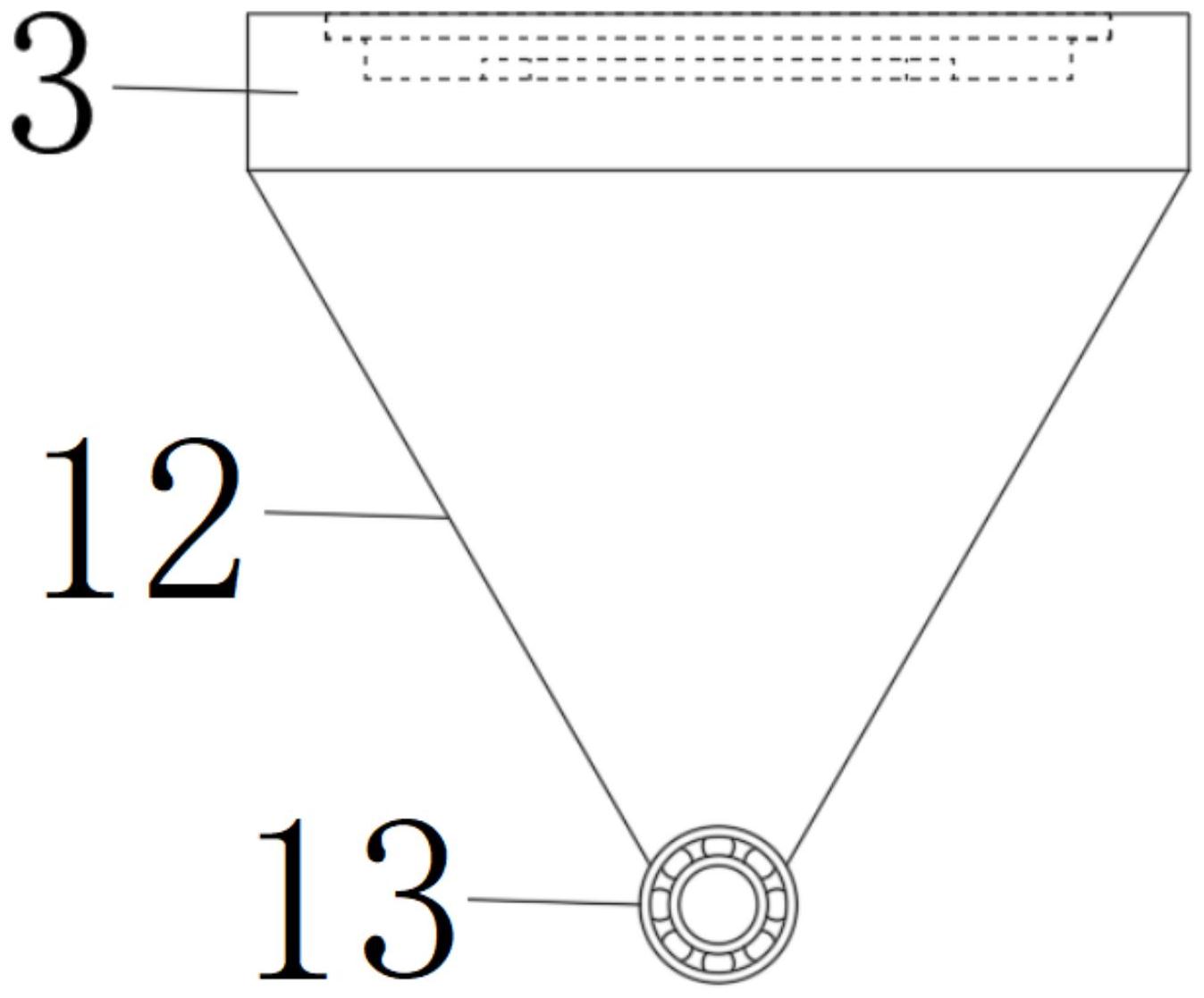

本发明的目的在于提供一种可以测量各阶载重的台阶式电梯，可以检测电梯上的 负载量。 为实现上述目的，本发明提供如下技术方案：包括支撑架、扶手、台阶和限位槽，所 述支撑架的上方设有扶手，所述支撑架的一端设有传动系统和电机，且所述传动系统和电 机通过链条传动连接，所述支撑架位于扶手的下方设有台阶，所述台上开设有限位槽，所述 限位槽的内侧设有容纳槽，所述容纳槽内设有第一限位台和第二限位台，所述台阶位于容 纳槽的上方盖设有盖板，所述容纳槽内设置有挠性布线基压力传感器。其中，挠性布线基压 力传感器的高度大于容纳槽的深度。 在上述方案中，在容纳槽内设置挠性布线基压力传感器，可以在有负载的时候进 行压力检测，进一步实现超重提醒，从而实现对电梯和使用者进行保护。 进一步地，所述盖板接触设置在所述挠性布线基压力传感器的顶端，所述盖板上 部受力则会作用在所述挠性布线基压力传感器的顶端，从而对压力进行监测。 在一种可能的实施方案中，所述台阶的下表面焊接有连接板，所述连接板背离台 阶的一端焊接有轴承，所述台阶通过轴承活动安装在支撑架上。 在上述方案中，台阶通过连接板使用轴承与支撑架连接，连接方式简单有效，成本 低廉，方便维修。 在一种可能的实施方案中，所述第二限位台位于容纳槽的中心处，且所述第二限 位台内安装有挠性布线基压力传感器。 3 CN 111573489 A 说　明　书 2/8 页 在上述方案中，压力传感器设置在中心处两侧平衡，使测量结果更准确，并且挠性 布线基压力传感器设置在槽内结构紧凑，限制位置，提高结构稳定性。 在一种可能的实施方案中，所述第一限位台共设有两个，且两个第一限位台在第 二限位台的两侧对称分布，所述第一限位台内安装有蜂鸣器，且所述第一限位台和第二限 位台的一侧均开设有线缆槽，所述蜂鸣器和挠性布线基压力传感器通过信号线信号连接。 在上述方案中，设置蜂鸣器当台阶载重超过承重上限时可提醒使用者，从而防止 台阶超重。设有线缆槽走信号线保护信号线，防止信号线收到盖板的压迫。 进一步地，所述第一限位台内还安装有蓄电池，所述蜂鸣器和所述蓄电池分别设 置在两个所述第一限位台内，挠性布线基压力传感器将蜂鸣器与容纳槽内放置的蓄电池连 通，使蜂鸣器发出警报，提醒使用者，从而防止台阶超重。 在一种可能的实施方案中，所述台阶的限位槽内开设有固定孔，所述盖板上同样 贯穿开设有固定孔，且所述台阶上的固定孔与盖板上的固定孔的位置及大小相对应，所述 台阶和盖通过固定孔和螺栓连接固定。 在上述方案中，连接结构简单，拆装维修简便。 在一种可能的实施方案中，所述传动系统包括链条、减速箱及制动器，且所述传动 系统的链条与台阶的轴通过插销限位连接。 在上述方案中，传动系统简单，节省使用和维修成本，使用寿命长。 与现有技术相比，本发明的有益效果是： 1 .通过设置台阶，台阶上开设有限位槽，且限位槽内设有第一限位台和第二限位 台，第一限位台和第二限位台内分别设有蜂鸣器和挠性布线基压力传感器，且挠性布线基 压力传感器的高度大于容纳槽的深度，在使用时，使用者踩踏在挠性布线基压力传感器上 的盖板上，通过盖板挤压挠性布线基压力传感器，当挠性布线基压力传感器称重示数超过 使用者所设置的上限时，挠性布线基压力传感器将蜂鸣器与容纳槽内放置的蓄电池连通， 使蜂鸣器发出警报，提醒使用者，从而防止台阶超重。解决了现阶段的自动扶梯的台阶没有 载重测量装置，当台阶载重超过台阶承重上限时无法提醒使用者，从而存在安全隐患的问 题。 2.通过压力参数进行随机森林的模型训练，从而达到及时预测电梯损害的目的。 附图说明 图1为本发明的主视结构示意图； 图2为本发明的台阶俯视外观示意图； 图3为本发明的台阶打开状态俯视外观示意图； 图4为本发明的台阶侧视外观示意图； 图5为本发明的电梯的FPC基板的示意俯视图； 图6为本发明的电梯的FPC基板的A-A剖视图； 图7为本发明的电梯的FPC基板的B-B剖视图； 图8为本发明的通过压力参数进行随机森林模型训练预测电梯损害的流程示意 图。 图中：1、支撑架；2、扶手；3、台阶；4、传动系统；5、电机；6、固定孔；7、限位槽；8、盖 4 CN 111573489 A 说　明　书 3/8 页 板；9、第一限位台；10、容纳槽；11、第二限位台；12、连接板；13、轴承。
