技术摘要：

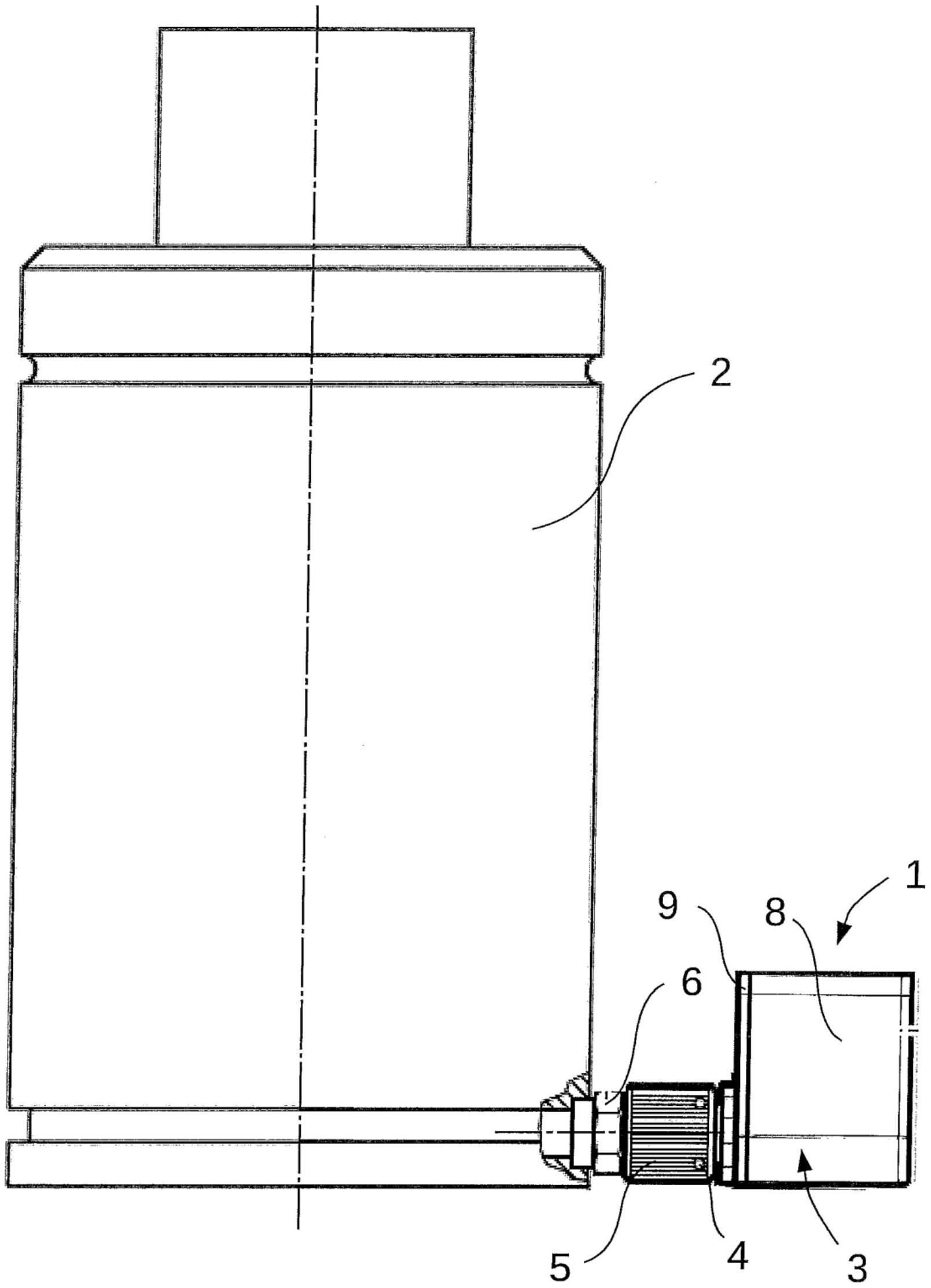

本发明涉及一种用于测量、接收和传递充气弹簧(2)的物理变量(P)的监控传感器(1)，所述监控传感器包括传感器元件(3)和压力卸载口(4)，其特征在于，压力卸载口(4)借助传感器元件(3)的遥控触发能从运行状态切换到用于将充气弹簧(2)抽成真空的安全状态，其中，监控传感器(1)  全部
背景技术：
这种类型的监控传感器在现有技术中是已知的。 在模具中出现碰撞情况需要在充气弹簧可安全地拆卸之前将充气弹簧抽成真空。 在现有技术中为此使充气弹簧彼此连接。这借助软管管路或在连接板或支承板中的深孔钻 孔实现。在排放装置的辅助下可经由这些构件将气体从充气弹簧外部抽走。 在模具构建中不利的是，为了给充气弹簧抽真空必须使用另一构件，排放装置。此 外在为充气弹簧抽真空时有安全风险，因为模具使用者还必须在充气弹簧附近作业。此外， 该模具构建基于附加的构件、如软管管路或连接板或支承板是非常复杂的。
