技术摘要：
本发明公开了一种抗弯折塑钢组合承重板桩，沿待防护的土质区域的边际依次安装、且结构相同的数块第一板桩，所述第一板桩包括水平截面呈几字形状的板桩本体，设置在板桩本体的几字形状的一端的第一T型接头，以及设置在板桩本体的几字形状的另一端、且与第一T型接头匹配  全部
背景技术：
板桩为防护桩的一种，其形状长而扁，可用于低边坡、基坑等等领域的防护。通常 情况下，其采用强夯的办法打入。传统的板桩多为钢筋混凝土材质，其重量较重，且安装不 便。因此，急需要提出一种结构简单、抗弯折能力强的一种抗弯折塑钢组合承重板桩及其安 装方法。
技术实现要素：

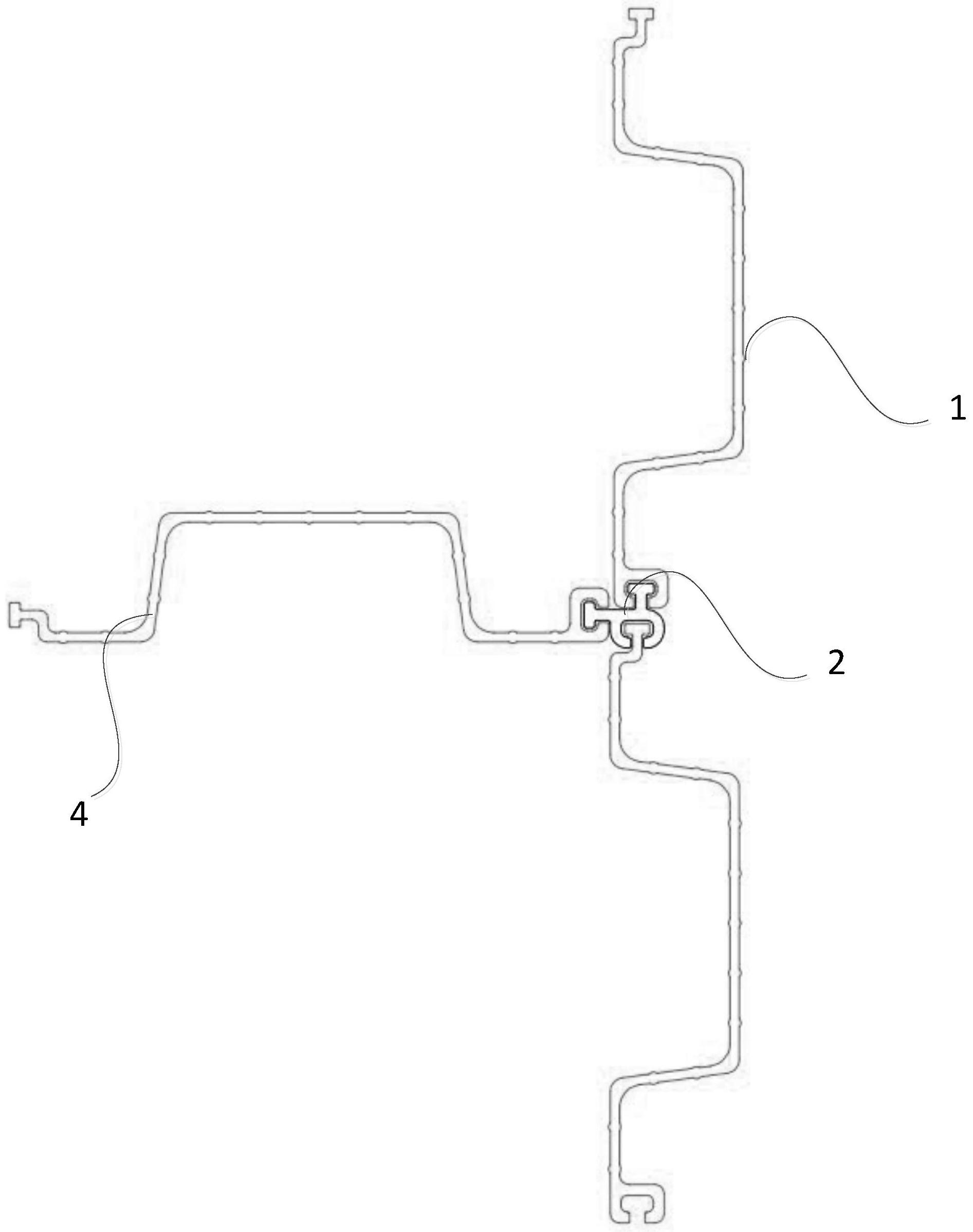

针对上述问题，本发明的目的在于提供一种抗弯折塑钢组合承重板桩及其安装方 法，本发明采用的技术方案如下： 一种抗弯折塑钢组合承重板桩，沿待防护的土质区域的边际依次安装、且结构相 同的数块第一板桩，所述第一板桩包括水平截面呈几字形状的板桩本体，设置在板桩本体 的几字形状的一端的第一T型接头，以及设置在板桩本体的几字形状的另一端、且与第一T 型接头匹配的第一C型接口。 进一步地，所述抗弯折塑钢组合承重板桩，还包括沿板桩本体的纵向方向布设、且 与板桩本体一体成型的数根加强柱。 进一步地，所述抗弯折塑钢组合承重板桩，还包括设置在相邻的第一板桩之间的 转角组件；所述转角组件包括第二C型接口，与第二C型接口的C型开口向背布设的第三T型 接头，以及与第三T型接头垂直布设的第二T型接头；所述第二T型接头、第三T型接头和第二 C型接口一体成型。 进一步地，所述抗弯折塑钢组合承重板桩，还包括套设在第二T型接头内、且结构 与第一板桩相同的第二板桩； 所述相邻的两块第一板桩、转角组件和第二板桩共同组成水平截面为T字形状。 进一步地，所述抗弯折塑钢组合承重板桩，还包括扣合在第一板桩、转角组件和第 二板桩上的数个盖帽；所述盖帽包括水平截面呈C形状的C型体，以及与C型体的端部一体成 型的卡边。 优选地，所述板桩本体的厚度为6mm、8mm、10mm、12mm其中之一。 优选地，所述加强柱的直径为10mm、12mm、14mm、16mm其中之一。 一种抗弯折塑钢组合承重板桩的安装方法，其特征在于，包括以下步骤： 步骤S1，吊装第一板桩的一端，并抬起第一板桩，直至第一板桩垂直于待防护的土 质；所述第一板桩沿待防护的土质区域的边际布设； 步骤S2，向下敲击第一板桩，使第一板桩插入土质内，并预留高度为100～500mm的 第一板桩在土质表面上； 3 CN 111608170 A 说　明　书 2/3 页 步骤S3，将转角组件的第二C型接口套设在第一板桩的第一T型接头内，向下敲击 转角组件，直至转角组件的顶部与第一板桩的顶部齐平； 步骤S4，将第二板桩的第一C型接口套设在第二T型接头内，并向下敲击第二板桩， 直至第二板桩的顶部与第一板桩的顶部齐平； 步骤S5，重复步骤S1至S4，直至待防护的土质区域的边际全部安装有第一板桩、转 角组件和第二板桩； 步骤S6，将数个盖帽扣合在第一板桩、转角组件和第二板桩上。 与现有技术相比，本发明具有以下有益效果： (1)本发明巧妙地采用几字形状的板桩本体作为主体，其既能满足向下敲打冲击 力，又能满足防护支撑强度；其中，板桩本体的几字形状的拱形朝向边坡上沿，边坡挤压几 字形状的拱形背部，挤压力被分散，有效地避免了板桩本体变形，提高板桩本体的承载能 力； (2)本发明巧妙地采用C型接口和T型接头作为连接，其保证板桩连接可靠的同时， 也能简化板桩安装工艺； (3)本发明巧妙地设置了转角组件，并在转角组件上套设连接三个板桩，以构成T 字形状，且该T字型的顶部正对边坡上沿，如此一来，进一步提高板桩整体的承载能力； 综上所述，本发明具有结构简单、安装便捷、承载能力强等等优点，在土质防护技 术领域具有很高的实用价值和推广价值。 附图说明 为了更清楚地说明本发明实施例的技术方案，下面将对实施例中所需使用的附图 作简单介绍，应当理解，以下附图仅示出了本发明的某些实施例，因此不应被看作是对保护 范围的限定，对于本领域技术人员来说，在不付出创造性劳动的前提下，还可以根据这些附 图获得其他相关的附图。 图1为本发明的安装结构示意图(俯视)。 图2为本发明的第一板桩的结构示意图(俯视)。 图3为本发明的转角组件的结构示意图(俯视)。 图4为本发明的盖帽的结构示意图(俯视)。 图5为本发明的C型接口与T型接头的连接示意图(俯视)。 上述附图中，附图标记对应的部件名称如下： 1-第一板桩，2-转角组件，3-盖帽，4-第二板桩，11-板桩本体，12-第一T型接头， 13-第一C型接口，14-加强柱，21-第二T型接头，22-第三T型接头，23-第二C型接口，31-C型 体，32-卡边。
