技术摘要：
本发明公开了一种物料提升机防护门联动装置，涉及建筑施工楼层临边防护装置技术领域。技术方案为一种物料提升机防护门联动装置，包括若干楼层下料平台，楼层下料平台一侧搭设有安装架，安装架上安装有物料提升机，楼层下料平台的边缘处设置有围栏，围栏处设置有缺口，  全部
背景技术：
现有的楼房在新建的过程中为了要将建筑材料运到一层以上的楼层，普遍使用物 料提升机。物料提升机包括钢井架和中间吊篮，物料可由吊篮吊至楼房的每一楼层。物料提 升机在每层卸料平台都设置有防护门，物料提升机的防护门的作用是防止当吊篮不在楼层 停靠时，操作人员不小心从开口处跌落而出现重大事故。现有的物料提升机的防护门的开、 关是很麻烦的一件事。由于物料提升机一般不允许附着电线，防护门的开启大多采用手动 开和关，当吊篮上升到要运载物料的楼层时，需要工人将防护门打开，卸载完物料后再将防 护门关上。由于这种手动开、关十分麻烦，因而在实际操作中就会常常出现工人忘记关防护 门，甚至将防护门长期打开，使之成为虚设的情况，增加了事故隐患。 针对上述问题，现提出一种新的物料提升机防护门联动装置。
技术实现要素：

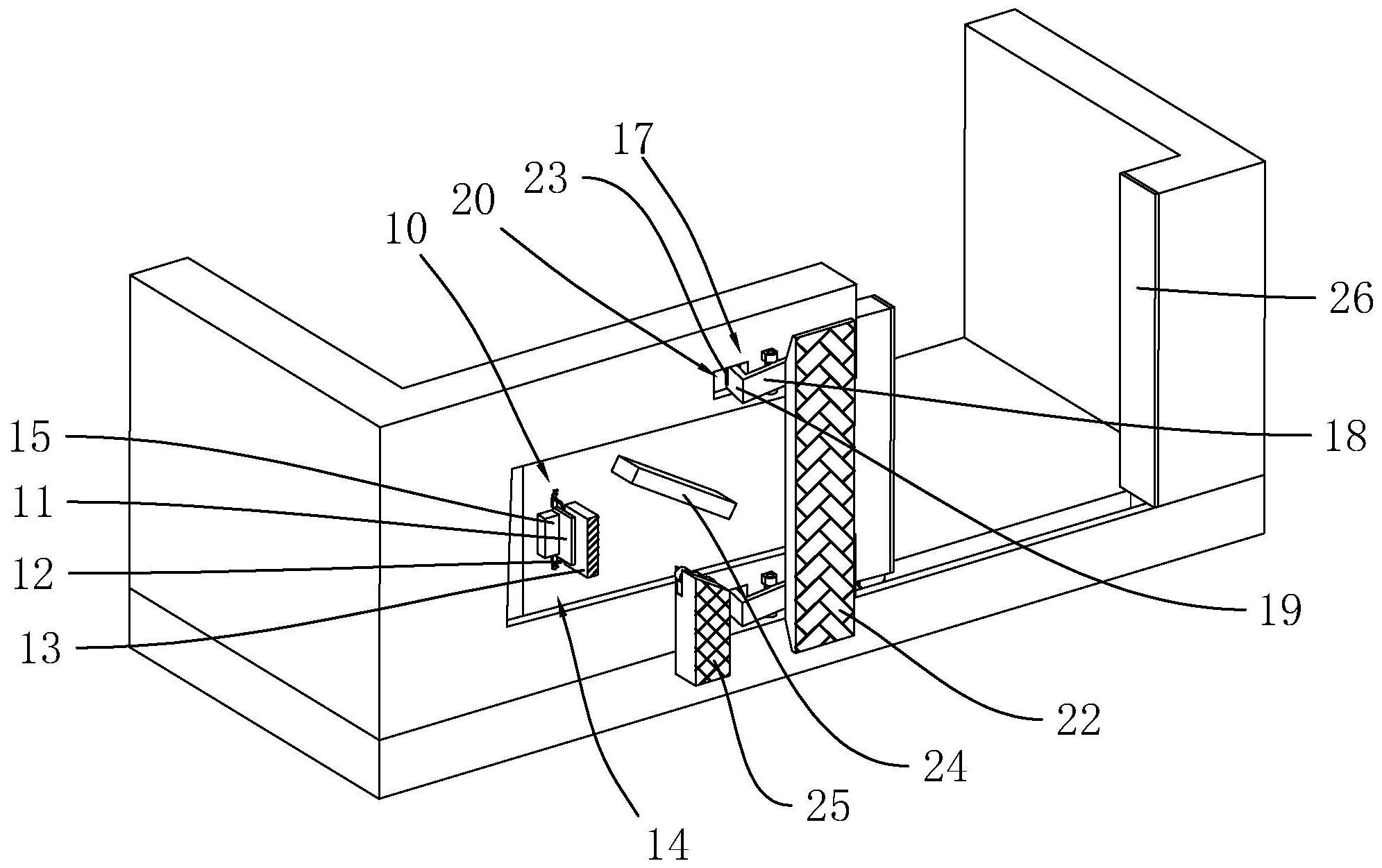

本发明的目的是提供一种物料提升机防护门联动装置，使得物料提升机移走后防 护门能够自动关闭。 本发明的上述技术目的是通过以下技术方案得以实现的：一种物料提升机防护门 联动装置，包括若干楼层下料平台，所述楼层下料平台一侧设置有安装架，所述安装架上安 装有物料提升机，所述楼层下料平台的边缘处设置有围栏，所述围栏处设置有用于对准所 述物料提升机以供下料的缺口，且所述围栏上安装有用于启闭所述缺口的防护门，所述围 栏上设置有供所述防护门打开时缩入的安置孔，所述防护门部分设置在所述安置孔内，且 所述防护门的下侧安装有滚轮，所述安置孔的下侧内壁靠近所述缺口的一端向下倾斜，所 述缺口处对应设置有凹槽，且所述凹槽的底面与所述安置孔的下侧内壁相接并保持平滑， 所述防护门与所述物料提升机上还对应设置有于所述防护门打开时对其进行定位的定位 机构。 通过采用上述方案，在物料提升机未停靠在对应楼层下料平台时，由于安置孔的 下侧内壁靠近缺口一端向下倾斜，并且对应设置的凹槽，槽底也与安置孔的下侧内壁保持 平滑，并且防护门的下侧安装有滚轮，故自然状态下，防护门会自然向缺口一侧移动以挡住 缺口，避免工人忘记关门的情况，当物料提升机停靠在楼层下料平台一侧后，工人移动防护 门以打开缺口，此时通过防护门和物料提升机上的定位机构对打开的防护门进行定位，使 得防护门保持在打开的状态，从而达到了防护门在物料提升机下料时保持打开、在物料提 升机移走之后自动保持关闭的效果。 本发明进一步设置为：所述定位机构包括铰接在所述防护门上的定位件，所述定 位件上连接有复位扭簧并水平摆动，所述物料提升机上对应设置供所述定位件抵接的抵接 4 CN 111547606 A 说　明　书 2/5 页 件，所述围栏上设置有开槽，所述定位件自所述开槽处伸出，且所述防护门上还固定连接有 用于限制所述定位件向背离所述缺口一侧摆动的限位块，所述限位块抵接于所述定位件背 向所述缺口的一侧，所述物料提升机与所述围栏之间设置有安装间隔，所述定位件与所述 抵接件设置在所述安装间隔内，所述定位件于所述防护门打开且所述物料提升机停靠时抵 接于所述抵接件背向所述缺口的一侧。 通过采用上述方案，在物料提升机停靠在对应的楼层下料平台一侧后，再打开防 护门，随着防护门打开，防护门上的定位件抵接在抵接件上并向缺口一侧摆动，然后定位件 通过复位弹簧的作用重新摆回而抵接在限位块上，再放开防护门，防护门回移一段距离，并 使得定位件抵接在抵接件上，由于限位块的限位，使得定位件无法向背离缺口一侧摆动，从 而对防护门构成限位，使得防护门无法继续回移而关闭缺口，故在物料提升机停靠时，即卸 料时，防护门在打开后能够保持在打开状态而避免影响卸料，当物料提升机移走之后，没有 抵接件的限位，防护门又能自动回移以关闭缺口。 本发明进一步设置为：所述防护门和所述物料提升机上还设置有于所述物料提升 机未停靠时限制所述防护门打开的限制机构。 本发明进一步设置为：所述限制机构包括铰接在所述围栏面向所述安装架一侧的 杠杆，所述杠杆的中部铰接并水平摆动，所述杠杆背离所述缺口的一端设置有弯折，所述围 栏上对应设置有开孔，所述弯折于所述防护门关闭时自所述开孔伸入并扣住其背离所述缺 口一侧，所述杠杆背离所述弯折的一端与所述围栏之间还设置有弹簧，所述弹簧的两端分 别固定连接在所述杠杆和所述围栏上，所述物料提升机上对应设置有用于压下所述杠杆连 接所述弹簧一端的压板，所述压板竖直设置，且所述压板的两端呈方便所述杠杆端部滑入 的楔形。 通过采用上述方案，在物料提升机未停靠在楼层下料平台一侧时，当防护门自然 关闭后，由于弹簧的作用，杠杆设置有弯折一端能够保持自开孔伸入，然后弯折位于防护门 背向缺口一侧，当防护门欲到打开时，弯折能够扣住防护门背向缺口一侧，从而限制其打 开，当物料提升机移动至楼层下料平台一侧进行停靠时，压板的楔形端部对杠杆连接有弹 簧的一端进行导向，使得杠杆滑动至压板上，从而被压板压下，则杠杆设有弯折一端翘起， 从而弯折从防护门上脱离，使得防护门能够正常打开，故能够防止物料提升机未停靠时能 够打开防护门的安全隐患。 本发明进一步设置为：所述弯折背离所述杠杆的一侧转动连接有滚动连接于所述 防护门的滚条。 通过采用上述方案，在弯折上连接滚条，在物料提升机移走之后，滚条抵接在防护 门上，当防护门自动关闭缺口时，滚条在防护门上滚动，从而避免弯折与防护门之间的摩擦 力过大而导致防护门无法正常关闭。 本发明进一步设置为：所述限制机构上下设置有两个，并分别设置于所述围栏面 向所述安装架一面的上下侧位置。 通过采用上述方案，在围栏的上下侧位置分别设置两个限制机构，则物料提升机 在挡住缺口位置的时候防护门才能打开，防止物料提升机未停靠稳定时就打开防护门而存 在的安全隐患。 本发明进一步设置为：所述防护门面向所述安装架的一面还固定连接有斜条，所 5 CN 111547606 A 说　明　书 3/5 页 述斜条靠近所述缺口一端向下倾斜，所述斜条自所述开槽处伸出，所述物料提升机上固定 连接有顶块，所述顶块上设置有与所述斜条匹配的斜面，所述顶块上的斜面于所述防护门 打开且所述物料提升机上升时贴合于所述斜条，所述斜条于所述防护门关闭时错开所述顶 块的上下方位置。 通过采用上述方案，当防护门关闭时，防护门上的斜条错开顶块的上下位置，所以 不会对物料提升机的上下移动造成影响，在物料提升机停靠楼层下料平台一侧再打开防护 门后，物料提升机下降的话顶块和斜条远离，则不会对防护门的正常关闭造成影响，若是物 料提升机继续上升，则斜条和顶块相互作用，顶块的斜面能够推动斜条和防护门向缺口一 侧移动，从而辅助防护门缓慢地关闭，避免防护门被杂质卡住而无法正常关闭。 本发明进一步设置为：所述防护门靠近所述缺口的一侧与所述围栏靠近所述防护 门一侧皆设置有防护垫。 通过采用上述方案，在防护门靠近缺口一侧与围栏靠近防护门一侧设置防护垫， 能够避免防护门在关闭时意外夹伤工人，当防护门还有留有较小的间隔就完全关闭时，顶 块与斜条就已经脱离。 本发明进一步设置为：所述防护门背向所述安装架的一面固定连接有把手。 通过采用上述方案，在防护门上设置把手，方便通过把手移动防护门。 综上所述，本发明具有以下有益效果：其一为防护门能够在物料提升机移走之后 自动关闭；其二为防护门在物料提升机未停靠时无法打开，消除了安全隐患。 附图说明 图1是实施例的总体结构示意图； 图2是实施例去除安装架后的俯视图； 图3是实施例去除安装架和物料提升机后的示意图。 附图标记：1、楼层下料平台；2、安装架；3、物料提升机；4、围栏；5、缺口；6、防护门； 7、安置孔；8、滚轮；9、凹槽；10、定位机构；11、定位件；12、复位扭簧；13、抵接件；14、开槽； 15、限位块；16、安装间隔；17、限制机构；18、杠杆；19、弯折；20、开孔；21、弹簧；22、压板；23、 滚条；24、斜条；25、顶块；26、防护垫；27、把手。
