技术摘要：
本发明公开一种采煤用调整垫架，涉及采煤辅助器械技术领域，包括承重杆，所述承重杆顶部固定安装有支撑板，所述支撑板两端分别铰接有对称设置的调整垫板，所述调整垫板底部连接有调整组件，所述调整垫板上安装有固定组件。本发明提供的采煤用调整垫架，能够满足采煤工  全部
背景技术：
刨煤机是一种用于0.8-2m薄煤层开采的综合机械化采煤设备，集“采、装、运”功能 于一身，配备自动化控制系统实现无人工作面全自动化采煤。刮板运输机则是一种用刮板 链牵引，在槽内运送散料的输送机。刮板运输机和刨煤机是目前采矿行业普遍采用的煤矿 综采设备。 执行井下煤矿开采作业的人员都知道，为了适应采煤工作面的高度，刮板运输机 和刨煤机的机头和机尾处通常都会安装调整机头和机尾高度的垫架。然而，由于采煤工作 面是高低起伏的，现有的刮板运输机和刨煤机垫架，并不能满足采煤工作面倾角多方位变 化的要求，灵活的调整机头和机尾以适应采煤工作面的变化。
技术实现要素：

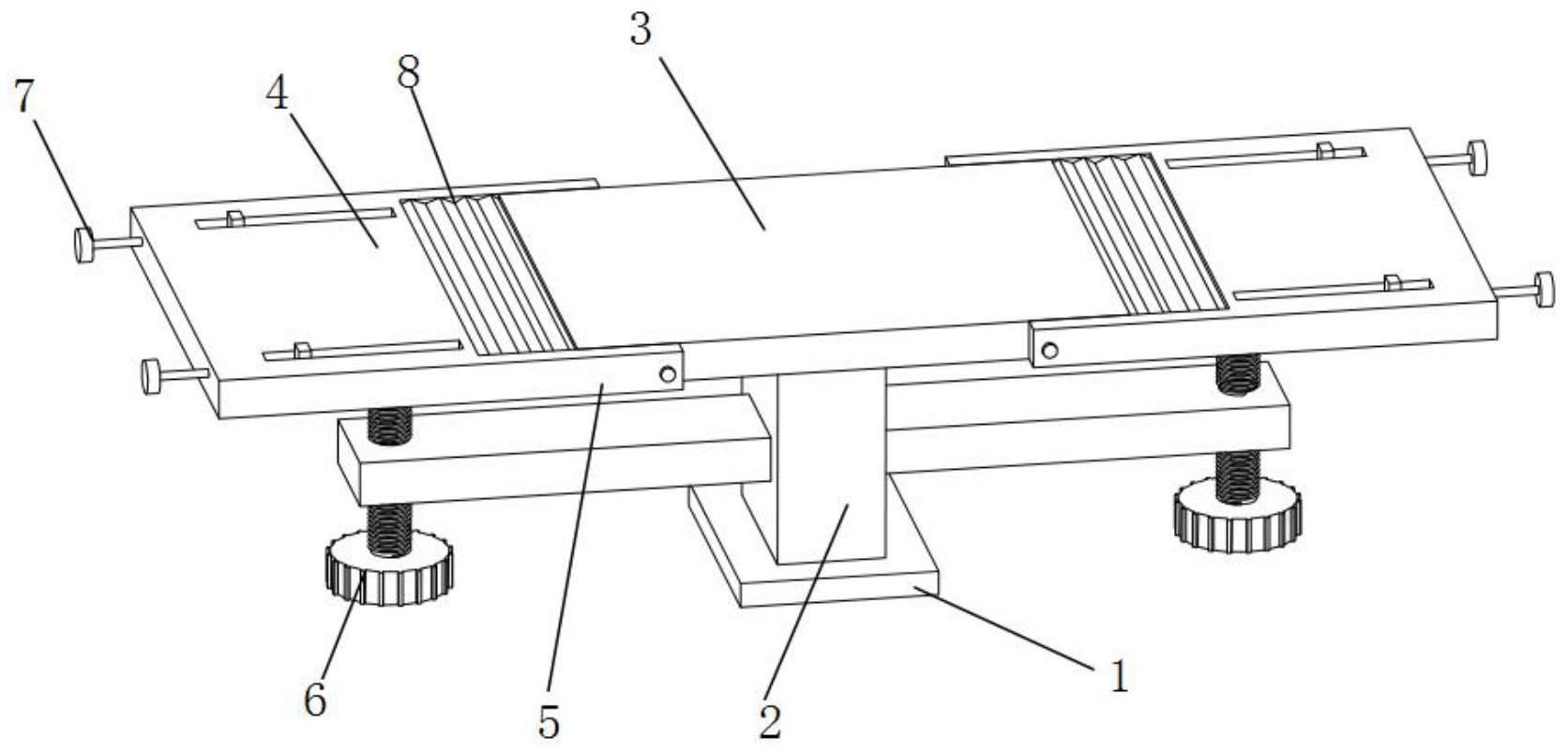

本发明的目的是提供一种采煤用调整垫架，以解决上述现有技术存在的问题，能 够满足采煤工作面倾角多方位变化的要求，灵活的调整机头和机尾以适应采煤工作面的变 化。 为实现上述目的，本发明提供了如下方案： 本发明提供一种采煤用调整垫架，包括承重杆，所述承重杆顶部固定安装有支撑 板，所述支撑板两端分别铰接有对称设置的调整垫板，所述调整垫板底部连接有调整组件， 所述调整垫板上安装有固定组件。 可选的，所述承重杆两端固定连接有固定板，所述固定板远离所述承重杆的一端 安装有所述调节组件；所述调节组件包括穿设于所述固定板上的螺杆；所述调整垫板底部 安装有开口向下的U型杆，所述U型杆的两内壁之间固定连接有横杆，所述螺杆顶部与所述 横杆转动连接。 可选的，所述螺杆底部固定安装有转动盘，所述转动盘侧壁上均匀开设有多个防 滑条。 可选的，所述调整垫板两侧固定设置有连接杆，所述连接杆末端与所述支撑板侧 壁铰接。 可选的，所述支撑板与所述调整垫板之间连接有伸缩板。 可选的，所述固定组件包括开设于所述调整垫板上且以所述调整垫板的中线相对 称的两条滑槽，所述滑槽内安装有滑块，所述滑块靠近所述支撑板的一端连接有弹簧，所述 弹簧末端固定于所述滑槽靠近所述支撑板一端的滑槽内壁上；所述滑块远离所述弹簧的一 端连接有调节螺杆，所述调节螺杆端部穿过所述调整垫板远离所述支撑板的一端后与所述 滑块连接；两个所述滑块之间连接有挡板。 本发明相对于现有技术取得了以下技术效果： 3 CN 111594165 A 说　明　书 2/3 页 本发明设置有调节组件包括固定在可调整垫板底部的匚型杆，匚型杆内部固定有 横杆，横杆外部转动连接有螺杆，螺杆远离转动点端固定有转动盘，还包括固定在承重杆侧 面的固定板，固定板远离承重杆端延伸至螺杆外部，螺杆螺纹连接在固定板内部，通过螺杆 的转动可自由调节可调整垫板的转动角度，便于刮板运输机和刨煤机的安装，能满足采煤 工作面倾角多方位变化的要求，灵活的调整机头和机尾以适应采煤工作面的变化；固定组 件包括开设在所述可调整垫板上的滑槽，滑槽关于可调整垫板中部对称，每个所述滑槽内 部均滑移连接有滑块，滑块一端固定有弹簧，所述弹簧远离滑块端固定连接至滑槽底部，滑 块远离弹簧端设有调节件，调节件包括螺纹连接在所述可调整垫板侧面的调节螺杆，所述 调节螺杆旋入可调整垫板端与滑块侧面抵触。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例中所 需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施 例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图 获得其他的附图。 图1是本发明整体结构示意图； 图2是本发明图1的侧视示意图； 图3是本发明图1的俯视示意图； 图中：1、底板；2、承重杆；3、支撑板；4、调整垫板；5、连接杆；6、调节组件；61、U型 杆；62、螺杆；63、转动盘；64、固定板；65、防滑条；7、固定组件；71、滑槽；72、滑块；73、弹簧； 74、挡板；75、调节螺杆；8、伸缩板。
