技术摘要：
本发明涉及包装生产设备技术领域，尤其是指一种纸板震荡去屑装置，其包括机架以及依次设置在机架上的接纸机构、输送清屑装置以及屑料送出机构，所述输送清屑装置包括输送机构以及震荡去屑机构，所述机架上还设置有吹风机构，所述吹风机构位于所述输送机构的上方，所述 全部
背景技术：
在包装生产过程中，纸板是一种常用的包装材料，纸板在折叠形成各种不同形状 的包装箱体时，需要对其进行开槽过程，开槽完的纸板通常会附着有纸屑，这时需要将其除 去，目前常见的方法是人工去抖落纸屑，这不仅会增加工人劳动强度，也会对纸板造成损 坏。
技术实现要素：

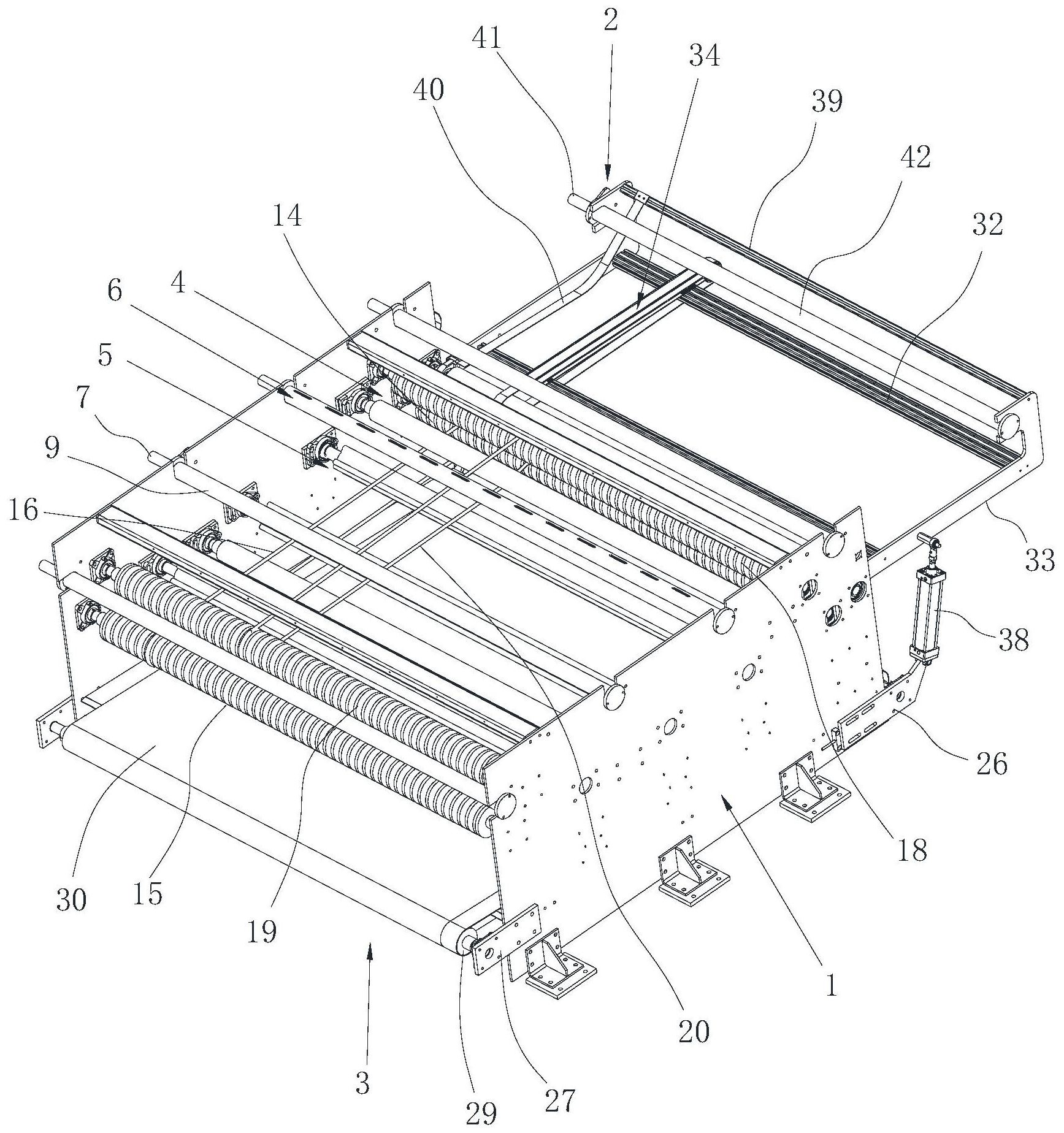

本发明针对现有技术的问题提供一种纸板震荡去屑装置，结构新颖，设计巧妙，结 构可靠，使用方便，可以实现快速除去纸板上残留的纸屑，减小劳动强度，且有效避免对纸 板造成损伤。 为了解决上述技术问题，本发明采用如下技术方案： 本发明提供的一种纸板震荡去屑装置，包括机架以及依次设置在机架上的接纸机 构、输送清屑装置以及屑料送出机构，所述输送清屑装置包括输送机构以及震荡去屑机构， 所述机架上还设置有吹风机构，所述吹风机构位于所述输送机构的上方，所述屑料送出机 构位于所述输送清屑装置的下方。 其中，所述吹风机构包括多个一排式设置的第一通风管，所述第一通风管一排式 等间隔设置有多个通风孔，所述第一通风管的两端均转动设置于所述机架，所述第一通风 管连接有风源。 其中，所述第一通风管的外周固定套设有第一主吹风管，所述第一主吹风管沿其 长度方向设置有多个出风孔，所述出风孔与所述通风孔连通，所述出风孔呈长条状设置。 其中，所述第一通风管的一端设置有连接块，所述连接块上设置有若干连接孔，所 述机架的一侧设置有多个固定孔组，每个固定孔组与每个第一通风管的一端一一对应，每 个固定孔组包括多个环设在第一通风管外周的固定孔，所述固定孔与连接孔对应设置。 其中，所述输送机构包括承载输送组件，所述承载输送组件包括承载驱动件、转动 设置在机架的进料端的第一主动轴辊和转动设置在机架的出料端的第一从动轴辊，所述承 载驱动件用于驱使所述第一主动轴辊转动，所述第一主动轴辊通过多条第一圆皮带与第一 从动轴辊传动连接，所述第一圆皮带绕设于所述第一主动轴辊和第一从动轴辊；多条第一 圆皮带之间呈一排式间隔设置。 其中，所述第一主动轴辊和所述第一从动轴辊沿其长度方向等间隔设置有多个与 第一圆皮带配合的第一环形凹槽。 其中，所述输送机构还包括抵压输送组件，所述抵压输送组件包括抵压驱动件、转 动设置在机架的进料端的第二主动轴辊和转动设置在机架的出料端的第二从动轴辊，所述 抵压驱动件用于驱使所述第二主动轴辊转动，所述第二主动轴辊通过多条第二圆皮带与第 4 CN 111589799 A 说 明 书 2/6 页 二从动轴辊传动连接，所述第二圆皮带绕设于所述第二主动轴辊和第二从动轴辊；多条第 二圆皮带之间呈一排式间隔设置； 所述第二主动轴辊和所述第二从动轴辊沿其长度方向等间隔设置有多个与第二 圆皮带配合的第二环形凹槽。 其中，所述震荡去屑机构包括若干震荡轴辊以及若干用于驱动所述震荡轴辊转动 的震荡驱动件，所述震荡轴辊的两端转动设置于所述机架，所述震荡轴辊的外周等间隔环 设有多个震荡抵接轴体，多个震荡抵接轴体相互平行设置，所述震荡驱动件包括震荡驱动 电机、传动轮以及震荡转动轮，所述震荡驱动电机的输出轴与所述传动轮同轴连接，所述传 动轮通过同步带与所述震荡转动轮传动连接。 其中，所述屑料送出机构呈倾斜装设在所述机架上，所述屑料送出机构包括第一 支架、第二支架、第一出料轴辊、第二出料轴辊以及出料驱动件，所述第一出料轴辊通过同 步传输带与所述第二出料轴辊传动连接，所述出料驱动件的输出端与所述第二出料轴辊驱 动连接，所述第二出料轴辊高于所述第一出料轴辊，所述第一出料轴辊的两端与所述第一 支架转动连接，所述第一支架可拆卸连接于所述机架的进料端，所述第二出料轴辊的两端 与所述第二支架转动连接，所述第二支架可拆卸连接于所述机架的出料端。 其中，所述接纸机构包括接纸驱动件、接纸驱动轴辊、若干横梁和两个分别设置在 机架两侧的车壁，所述横梁的两端分别与两个车壁连接，接纸驱动轴辊的两端与机架转动 连接，所述车壁的一端与机架转动连接，接纸驱动件的输出端与所述接纸驱动轴辊的一端 驱动连接； 所述两个车壁之间设置有多个接纸组件，多个接纸组件呈一排式等间隔设置，每 个接纸组件均包括固定架、接纸同步带以及接纸同步轮，所述接纸同步带绕设于所述接纸 同步轮和所述接纸驱动轴辊，所述接纸同步轮转动设置于所述固定架远离所述接纸驱动轴 辊的一端，所述固定架可拆卸连接于所述横梁上； 所述机架还装设有升降气缸，所述升降气缸的输出端连接于所述车壁的中部； 所述车壁的顶部设置有顶架，所述顶架一排式等间隔设置有多个压纸条，所述压 纸条与所述接纸同步带对应设置； 所述车壁的顶部还装设有第二通风管，所述第二通风管内均匀分布设置有多个通 风孔，所述第二通风管的两端均转动设置于所述车壁，所述第二通风管连接有风源，所述第 二通风管的外周固定套设有第二主吹风管，所述第二主吹风管沿其长度方向设置有多个出 风孔，所述出风孔与所述通风孔连通，所述出风孔呈长条状设置。 本发明的有益效果： 本发明结构新颖，设计巧妙，通过接纸机构对外界送入的纸板进行接料，接纸机构 将纸板输送至所述输送清屑装置的输送机构上，随着纸板的逐步向前输送，所述震荡去屑 机构对输送机构上的纸板进行震荡，同时利用吹风机构对输送机构上的纸板进行吹风，使 得纸板上的屑料从纸板掉落至屑料送出机构上，然后通过屑料送出机构将屑料集中排出和 回收，结构可靠，使用方便，可以实现快速除去纸板上残留的纸屑，减小劳动强度，且有效避 免对纸板造成损伤。 5 CN 111589799 A 说 明 书 3/6 页 附图说明 图1为本发明的一种纸板震荡去屑装置的结构示意图。 图2为本发明的一种纸板震荡去屑装置的另一视角结构示意图。 图3为本发明的部分结构示意图。 图4为本发明的吹风机构的结构示意图。 图5为本发明的第一通风管的结构示意图。 图6为本发明的震荡轴辊和震荡抵接轴体的结构示意图。 图7为本发明的第一主动轴辊的结构示意图。 在图1至图7中的附图标记包括： 1—机架 2—接纸机构 3—屑料送出机构 4—输送机构 5—震荡去屑机构 6—吹风机构 7—第一通风管 8—通风孔 9—第一主吹风管 10—出风孔 11—连接块 12—连接孔 13—固定孔组 14—第一主动轴辊 15—第一从动轴辊 16—第一圆皮带 17—第一环形凹槽 18—第二主动轴辊 19—第二从动轴辊 20—第二圆皮带 21—第二环形凹槽 22—震荡轴辊 23—震荡驱动电机 24—震荡抵接轴体 25—震荡转动轮 26—第一支架 27—第二支架 28—第一出料轴辊 29—第二出料轴辊 30—同步传输带 31—接纸驱动轴辊 32—横梁 33—车壁 34—接纸组件 35—固定架 36—接纸同步带 37—接纸同步轮 38—升降气缸 39—顶架 40—压纸条 41—第二通风管 42—第二主吹风管。
