技术摘要：

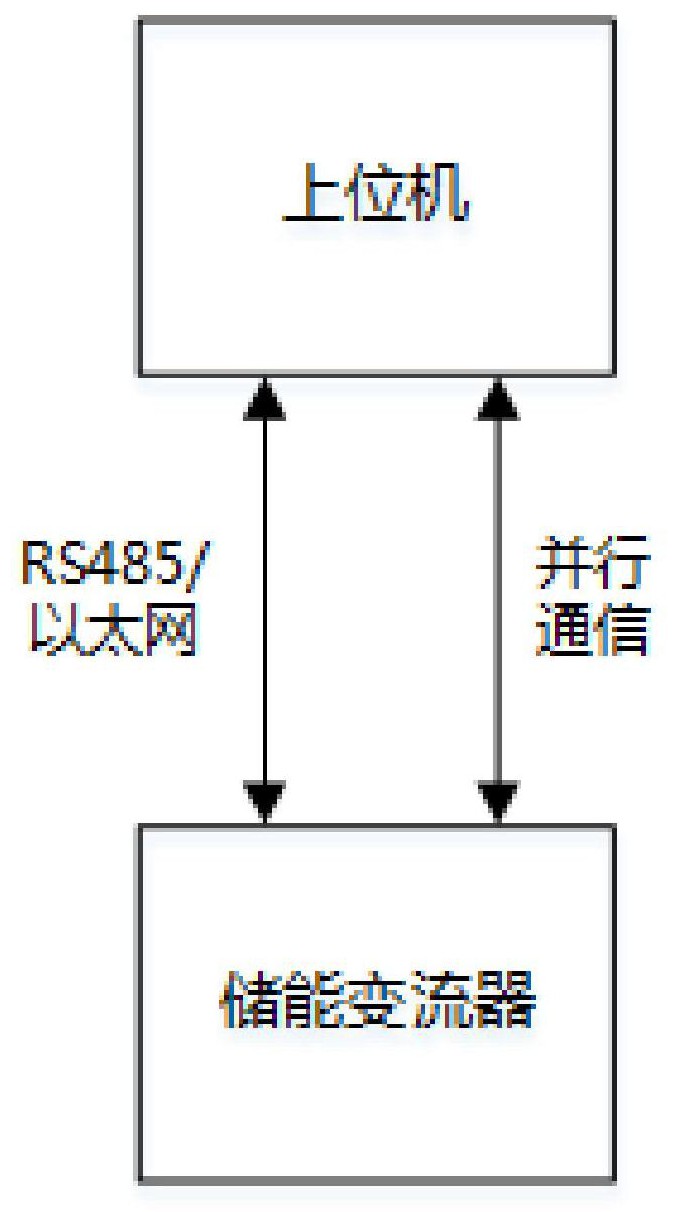

本发明公开了一种电网功率调度系统、方法、装置及存储介质，所述系统：包括上位机和储能变流器，所述上位机通过RS485/以太网与储能变流器双向通信连接，所述上位机还通过并行通信总线与所述储能变流器双向通信连接；当RS485/以太网通信异常且超过预设时间未恢复正常时  全部
背景技术：
近年来新能源发电蓬勃发展，通过储能变流器的配合规避了可再生能源发电间歇 性特点，实现了平抑新能源发电、削峰填谷，应急供电等。 目前储能变流器普遍采用的电网功率调度控制方法为：上位机通过RS485或以太 网通信下发控制指令到储能变流器，储能变流器响应控制命令，执行响应的动作，从而实现 电网与储能装置之间的能量双向流动。但是，如果储能变流器与上位机之间通信中断，就会 影响系统的稳定运行。
技术实现要素：
本发明的目的在于克服现有技术中的不足，提供一种电网功率调度系统、方法、装 置及存储介质，能够提高系统运行的稳定性。 为达到上述目的，本发明是采用下述技术方案实现的： 第一方面，本发明提供了一种电网功率调度系统，包括上位机和储能变流器，所述 上位机通过RS485/以太网与储能变流器双向通信连接，所述上位机还通过并行通信总线与 所述储能变流器双向通信连接；当上位机检测到RS485/以太网通信异常且超过预设时间未 恢复正常时，启用并行通信总线；当上位机检测到RS485/以太网通信恢复正常时，退出并行 通信总线，重新启用RS485/以太网。 结合第一方面，进一步的，当RS485/以太网和并行通信总线均处于通信正常状态 时，所述RS485/以太网的启用优先级高于所述并行通信总线。 结合第一方面，进一步的，所述并行通信总线包括控制总线、读数据总线和写数据 总线；当所述储能变流器为多个时，各储能变流器均配置有各自的控制总线，以实现各储能 变流器的投退；各储能变流器共用同一读数据总线和同一写数据总线，以实现各储能变流 器与上位机之间的数据交互。 第二方面，本发明提供了一种第一方面任一项所述电网功率调度系统的功率调度 方法，所述方法包括如下步骤： 对RS485/以太网进行通信检测：若检测到RS485/以太网通信异常，且超过预设时 间未恢复正常，则启用所述并行通信总线，通过并行通信总线与储能变流器进行数据交互， 实现电网功率调度； 若检测到RS485/以太网通信恢复正常，则退出并行通信总线，重新启用RS485/以 太网，通过RS485/以太网与储能变流器进行数据交互，实现电网功率调度。 结合第二方面，进一步的，所述预设时间不大于10秒。 结合第二方面，进一步的，通过并行通信总线与储能变流器进行数据交互的方法 4 CN 111600382 A 说　明　书 2/6 页 包括如下步骤： 将控制指令写入并行通信总线的写数据总线； 将与相应储能变流器连接的并行通信总线的控制总线置为低电平，以使储能变流 器能够接入并行通信网络； 将所述控制指令发送至储能变流器，以使储能变流器能够根据所述控制指令调整 输出功率； 待储能变流器将用于调整输出功率的运行数据写入读数据总线后，将并行通信总 线的控制总线置为高电平，以使储能变流器退出并行通信网络； 从读数据总线读取所述运行数据，根据所述运行数据结合运行控制策略进行电网 功率调度。 第三方面，本发明提供了一种电网功率调度装置，所述装置包括如下模块： 检测模块：用于对RS485/以太网进行通信检测； 并行通信总线启用模块：用于当检测模块检测到RS485/以太网通信异常，且超过 预设时间未恢复正常时，启用所述并行通信总线； RS485/以太网重启模块：用于当检测模块检测到RS485/以太网通信恢复正常时， 退出并行通信总线，重新启用RS485/以太网； 电网功率调度模块：用于当启用并行通信总线时，通过并行通信总线与储能变流 器进行数据交互，实现电网功率调度；当启用RS485/以太网时，通过RS485/以太网与储能变 流器进行数据交互，实现电网功率调度。 结合第三方面，进一步的，所述电网功率调度模块包括： 写入模块：用于将控制指令写入并行通信总线的写数据总线； 低电平置位模块：用于将与相应储能变流器连接的并行通信总线的控制总线置为 低电平，以使储能变流器能够接入并行通信网络； 发送模块：用于将所述控制指令发送至储能变流器，以使储能变流器能够根据所 述控制指令调整输出功率； 高电平置位模块：用于待储能变流器将用于调整输出功率的运行数据写入读数据 总线后，将并行通信总线的控制总线置为高电平，以使储能变流器退出并行通信网络； 读取模块：用于从读数据总线读取所述运行数据； 执行模块：用于根据所述运行数据结合运行控制策略进行电网功率调度。 第四方面，本发明提供了一种电网功率调度装置，包括处理器及存储介质； 所述存储介质用于存储指令； 所述处理器用于根据所述指令进行操作以执行第二方面任一项所述方法的步骤。 第五方面，本发明提供了一种计算机可读存储介质，其上存储有计算机程序，该程 序被处理器执行时实现第二方面任一项所述方法的步骤。 与现有技术相比，本发明至少能够达到如下有益效果：所述上位机能够通过并行 通信总线和RS485/以太网中的任一种与储能变流器双向通信连接，RS485/以太网和并行通 信总线一用一备，实现了上位机与储能变流器之间的冗余通信设计，即便在RS485/以太网 故障的情况下，依然能够通过并行通信总线保证上位机与储能变流器之间的可靠通信，提 高了系统运行的稳定性。 5 CN 111600382 A 说　明　书 3/6 页 附图说明 图1是本发明实施例提供的一种电网功率调度系统的结构示意图； 图2是本发明实施例提供的上位机与储能变流器一对一通过并行通信总线连接的 结构示意图； 图3是本发明实施例提供的上位机与储能变流器一对多通过并行通信总线连接的 结构示意图； 图4是本发明实施例提供的并网通信总线投退方法流程图； 图5是本发明实施例提供的上位机通过并行通信总线与储能变流器进行数据交互 的时序图。
