技术摘要：

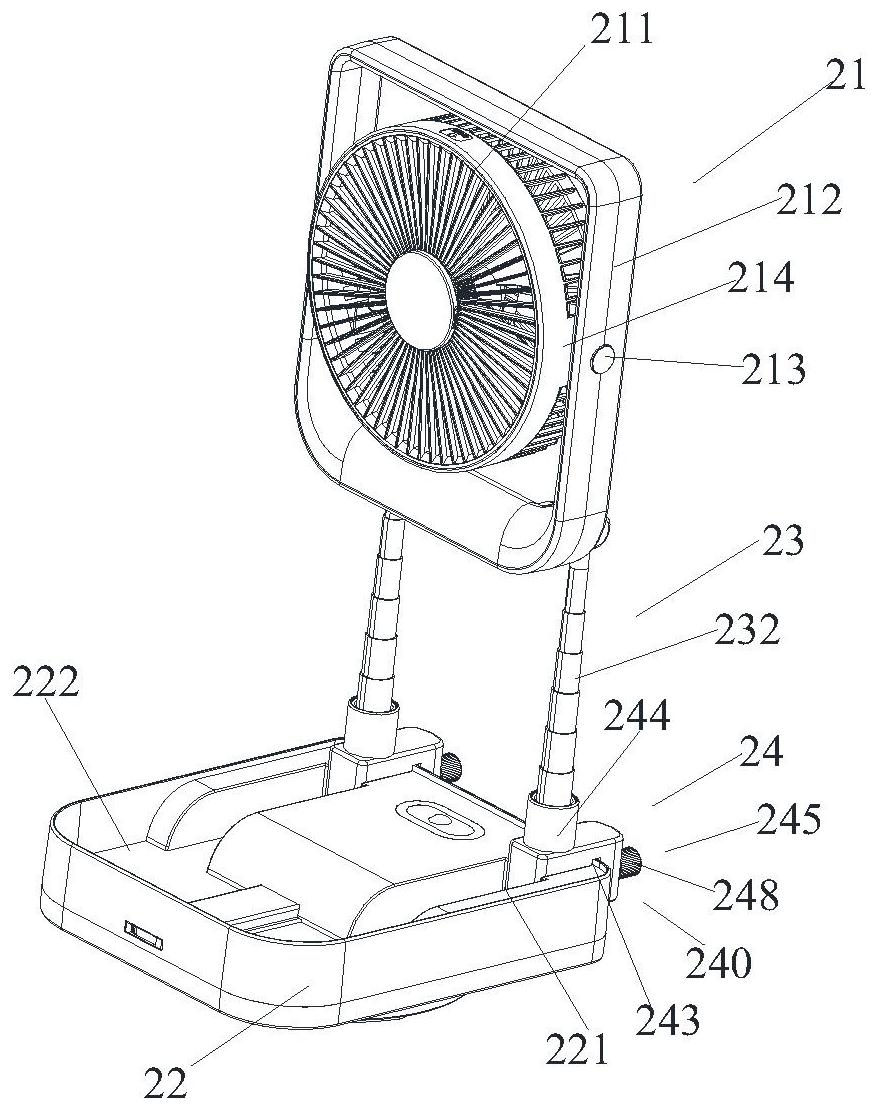

本发明是一种支撑结构稳定的风扇，该风扇包括风扇主体、底座和支撑杆，所述支撑杆一端与风扇主体活动连接，所述支撑杆另一端与底座活动连接，所述支撑杆设置为两个以上。底座的设置方便该风扇的放置，支撑杆用于对风扇主体的支撑，通过将支撑杆设置为两个以上，改变了  全部
背景技术：
生活用品顾名思义就是指生活中使用的物品，是常用的一些物品的统称；风扇作 为生活用品的一部分，是夏季炎热季节重要的避暑工具；传统的风扇往往体型较大、重量较 重，不具备折叠功能或者折叠功能较差，不方便携带。 在公告号为“CN110821868A”名称为“一种具有折叠功能的智能风扇”的中国专利 中，公开了一种具有折叠功能的智能风扇。所述智能风扇包括风扇主体、设置在所述风扇主 体正下方通过第一折叠组件连接的伸缩杆组件，及通过第二折叠组件连接所述伸缩杆组件 的底座组件，所述第二折叠组件设于所述底座组件上。 以上专利中通过第一折叠组件和第二折叠组件的设置实现了风扇的折叠，但是上 述折叠组件的结构不稳定，不能保证对风扇的稳定支撑，且上述伸缩杆组件为单支撑杆结 构，而单支撑杆对风扇的支撑的稳定性较差。
技术实现要素：
为解决上述问题，本发明的首要目的在于提供一种支撑结构稳定的风扇，该风扇 通过对支撑结构进行改进，增强支撑结构的支撑强度和稳定性，并利用该支撑结构实现对 风扇的稳定支撑。 本发明的另一目的在于提供一种支撑结构稳定的风扇，该风扇通过将支撑结构设 置为可折叠的，实现风扇的折叠收缩功能。 本发明的再一个目的在于提供一种支撑结构稳定的风扇，该风扇结构设置简单、 生产成本低，方便使用。 为实现上述目的，本发明的技术方案如下。 一种支撑结构稳定的风扇，该风扇包括风扇主体、底座和支撑杆，所述支撑杆一端 与风扇主体连接，所述支撑杆另一端与底座连接，其特征在于，所述支撑杆设置为两个以 上。底座的设置方便该风扇的放置，其中底座放置在桌面上后即可实现将风扇放置在桌面 上，支撑杆用于对风扇主体的支撑，通过将支撑杆设置为两个以上，改变了原有的单点支撑 的结构，通过两个支撑杆即多点受力能够大大增加支撑结构的稳定性，保证风扇结构的稳 定性。 进一步地，所述风扇主体包括风扇组和风扇框，所述风扇组安装在风扇框中，且所 述支撑杆与风扇框底部连接。风扇框用于将风扇组包裹起来，用于实现对风扇组的防护。其 中风扇框与底座大小相同，在该风扇折叠收纳后，风扇框放置在底座上，与底座平齐，使给 折叠收纳后的风扇形成一个整体。 进一步地，所述支撑杆一端与风扇主体活动连接，所述支撑杆另一端与底座活动 连接，该风扇还包括锁紧结构，所述锁紧结构设置在支撑杆和底座的连接处，用于实现底座 3 CN 111608933 A 说　明　书 2/10 页 与支撑杆之间的锁紧或者活动的控制。通过锁紧结构实现底座与支撑杆之间的锁紧，通过 锁紧结构的设置使底座与支撑杆之间的支撑结构更稳定。其中支撑杆与风扇主体之间以及 支撑杆与底座之间均采用活动连接，方便支撑杆与风扇主体之间的弯折活动以及支撑杆与 底座之间的弯折活动。 进一步地，所述底座内设置有供电组件，所述供电组件与风扇主体电连接。供电组 件用于对风扇主体的供电。 进一步地，所述底座与支撑杆旋转连接，使支撑杆能够在底座上前后往复旋转；所 述风扇框底部与支撑杆铰接。通过支撑杆与风扇框底部的铰接，方便支撑杆与风扇框之间 的活动。 进一步地，所述风扇框中设置有连接柱，所述风扇组上设置有连接槽，所述连接柱 与连接槽相适配，当连接柱容置在连接槽中后，所述风扇组可围绕连接柱在风扇框中旋转 活动；所述连接柱设置为一个或两个，当连接柱设置为一个时，所述连接柱设置在风扇框内 侧的上部或者下部，当连接柱设置为两个时，所述连接柱分别设置在风扇框内侧的上下两 侧或者设置在风扇框内侧的左右两侧。通过风扇框上连接柱与风扇组外壳上连接槽的相互 配合，可实现风扇组在风扇框中360°的旋转，可根据该结构设计灵活的调转风扇的扇风角 度，方便使用。其中，当连接柱设置为两个时，连接柱的设置位置是以风扇组中心点为中心 对称的，该种设置方式可实现风扇组在风扇框中的旋转活动。 进一步地，所述底座上设置有活动槽，所述活动槽中嵌设有枢接部，所述枢接部在 活动槽中活动后，形成枢接部与底座的枢接，所述锁紧结构设置在枢接部与底座的连接处， 所述支撑杆套设于枢接部上。通过枢接部的设置以及将枢接部设置在活动槽中，实现枢接 部与底座的枢接，当支撑杆与枢接部固定连接后，可实现支撑杆与底座的枢接，即支撑杆可 在底座上作前后旋转活动，方便对风扇的扇风角度的调节。通过在枢接部和底座之间设置 锁紧结构，实现对枢接部和底座之间活动或者固定的控制，当支撑杆活动到某个角度后，通 过锁紧结构可实现支撑杆与底座之间支撑结构的固定，进而实现对风扇的支撑角度的固 定。 进一步地，所述锁紧结构包括活动部和固定部，所述活动部与固定部活动连接在 一起，所述活动部能够挤压固定部，使固定部将支撑杆和底座锁紧在一起，以使支撑杆和底 座之间形成稳定的支撑结构。活动部推动或者挤压固定部后，可利用固定部与、支撑杆和底 座之间的距离，实现利用固定部将支撑杆和底座卡接在一起，形成底座和支撑杆之间的固 定。 进一步地，所述底座上设置有容纳槽，以便支撑杆在底座上活动后，将支撑杆折叠 收纳在容纳槽中。 进一步地，所述支撑杆包括可伸缩的伸缩杆，以调节风扇主体的支撑高度。在伸缩 杆收缩，且伸缩杆在底座上活动后，可将伸缩杆容纳在容纳槽中。 进一步地，所述底座下部还设置有垫片，所述垫片与底座之间还设置有转动结构， 所述垫片通过转动结构在底座上旋转活动。其中，转动结构包括转动马达和转动齿轮，在转 动马达的作用下，所述垫片上的齿轮与底座上的齿轮相互作用，形成垫片在底座上的转动， 当垫片放置在桌面上后，在转动结构的作用下，可实现底座在垫片上的转动，进而实现整个 风扇的转动。 4 CN 111608933 A 说　明　书 3/10 页 进一步地，所述供电组件用于对风扇供电，所述供电组件包括PCB、电池、开关、充 电口和电线，所述电池、开关和充电口均与PCB电连接，所述电线一端与PCB电连接，所述电 线另一端设置在支撑杆和风扇框内部，且穿过支撑杆和风扇框后与连接柱电连接。 进一步地，所述底座上还设置有USB接口，所述风扇框设置有充电口，所述USB接口 与PCB电连接，所述充电口与风扇主体电连接，所述电线的两端分别连接在USB接口和充电 口上，此时电线位于支撑杆的外部，使底座从外部可实现对风扇主体的供电。综上，对风扇 主体的供电方式多样。 进一步地，所述连接柱与连接槽连接后，形成风扇组与连接柱的电连接。 进一步地，所述风扇还包括遥控器，所述遥控器与PCB通讯连接，遥控器用于控制 风扇开关、扇风档位、扇风模式等，扇风模式包括自然风、强风或者弱风等。 进一步地，所述底座上还设置有放置槽，所述放置槽与遥控器大小相适配，所述放 置槽用于放置遥控器。 进一步地，所述风扇主体上还设置有香薰组件，所述香薰组件包括香薰盖、海绵、 防滑垫和香薰垫，所述防滑垫设置在香薰盖和香薰垫连接处，所述海绵设置在香薰盖和香 薰垫连接后形成的空间中，所述香薰垫与风扇前壳可拆卸式连接。海绵中可以渗入各种香 薰配料，在风扇扇风的作用下，将香薰配料的香气快速扩散。 本发明通过两个以上的支撑杆的设置实现对风扇主体的多点支撑，使该风扇的支 撑结构更稳定，通过在底座上设置容纳槽，方便该风扇的折叠收纳，通过将支撑杆设置为可 伸缩的，方便实现对风扇的支撑高度的调节，通过锁紧结构的设计实现了支撑杆与底座之 间相对位置的固定，使风扇拥有一个稳定的支撑结构。 附图说明 图1是本发明的双支撑杆风扇未安装锁紧结构的立体图。 图2是本发明的第一种实施例的立体图。 图3是本发明的第一种实施例的正视图。 图4是本发明的第一种实施例的右视图。 图5是本发明的第一种实施例的底座、支撑杆和锁紧结构的剖面图。 图6是图5中A部分的局部放大图。 图7是本发明的第二种实施例的立体图。 图8是本发明的第二种实施例的右视图。 图9是本发明的第二种实施例的锁紧结构的结构图。 图10是本发明的第二种实施例的锁紧结构的爆炸图。 图11是本发明的第三种实施例的立体图。 图12是本发明的第三种实施例的锁紧结构及枢接部的结构图。 图13是本发明的第三种实施例的支撑杆、枢接部及锁紧结构的爆炸图。 图14是本发明的第四种实施例的立体图。 图15是本发明的第四种实施例的锁紧结构的结构图。 图16是本发明的第四种实施例的锁紧结构的爆炸图。 图17是本发明的香薰组件的爆炸图。 5 CN 111608933 A 说　明　书 4/10 页
