技术摘要：

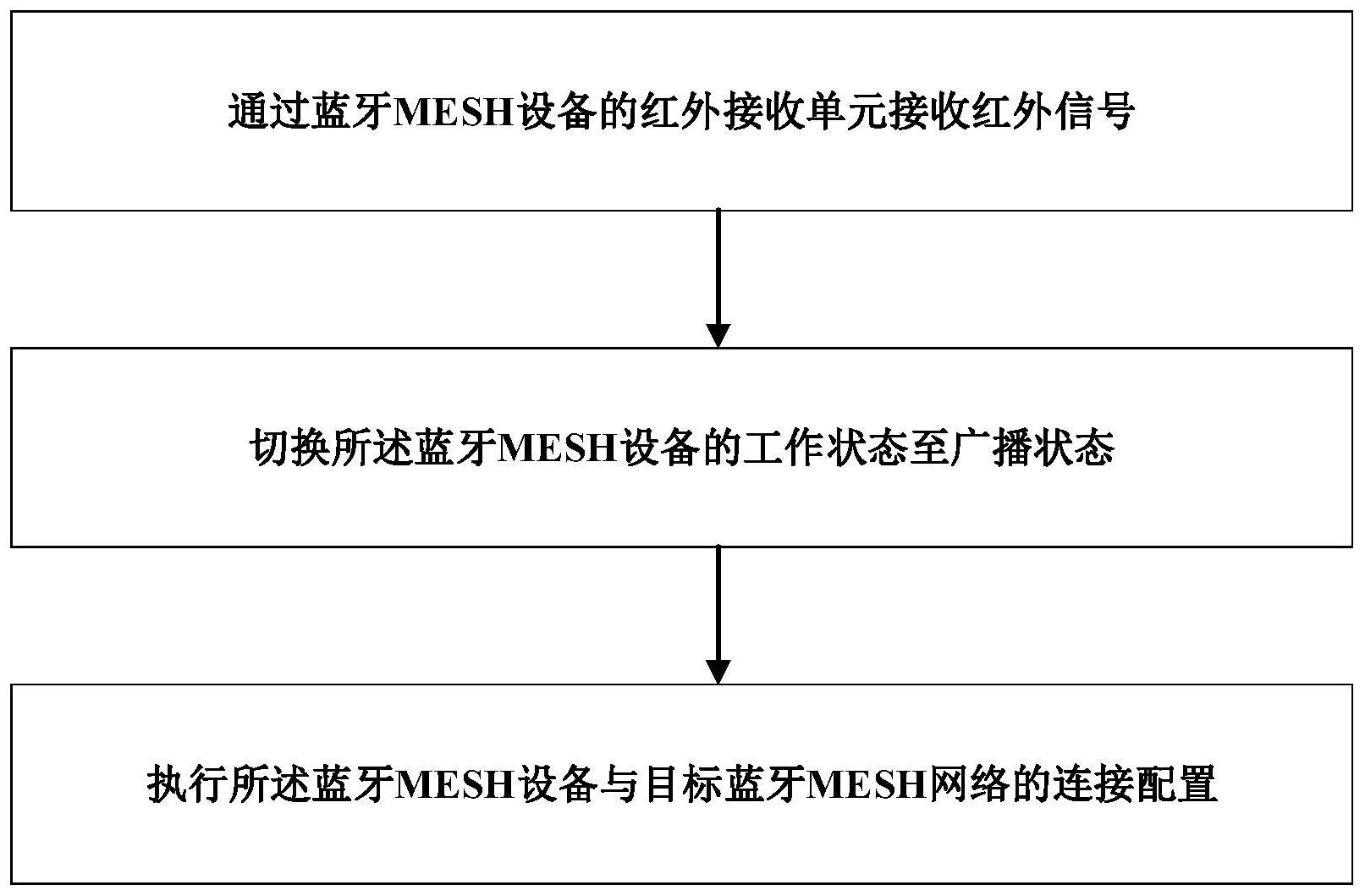

本发明提供一种用于蓝牙MESH网络的连接配置方法、系统、电子设备及存储介质，属于通信技术领域。所述方法包括：通过蓝牙MESH设备的红外接收单元接收红外信号；切换所述蓝牙MESH设备的工作状态至广播状态；执行所述蓝牙MESH设备与目标蓝牙MESH网络的连接配置。本发明用  全部
背景技术：
蓝牙MESH网络即蓝牙多跳网络，相对于蓝牙(Bluetooth，BLE)的点对点传输，MESH 技术允许设备能够将数据中继到不在初始设备直接无线电覆盖范围内的其他设备。这样， MESH网络就能够跨越非常大的物理区域，并包含大量设备。 通信领域目前有大量的MESH设备应用于工业，医用，智能家居等物联网环境。蓝牙 MESH设备通过PB-ADV或PB-GATT配网将未初始化的设备接入MESH网络，蓝牙MESH设备工作 根据应用场景会处于已配置和未配置两种状态，其中，PB-ADV是广播配置承载层，在广播频 段上建立会话，通过通用配置协议数据单元(Generic  ProvisioningPDU；Protocol  Data  Unit，PDU)完成连接配置，PB-GATT是通用属性配置承载层，通常用于不支持PB-ADV的服务 端设备，利用代理服务端和代理客户端交换代理配置协议数据单元(Proxy  PDU)实现连接 配置。 蓝牙MESH网络同其他网络相似，对进入设备需进行入网配置，当设备处于异常状 态游离网络连接状态时亦需要重新对设备进行初始化和进行配置。 而蓝牙MESH网络设备进入可被配置和初始化状态是需要人为干预进入，目前常规 方法为设备配有物理按键，通过按键操作进入可被重新配置状态；还有部分厂商提供了特 殊上电状态使得进入初始化状态，或者使用NFC(Near  Field  Communication)近场通讯，接 近设备后，设备进入可被配置状态，适合一定不同场景需求，但，目前该上电操作或近场通 讯的方案仍然需要设备容忍反复断电，或者要求使用者与设备需物理接触等条件，因此，对 于不可反复断电条件下和不宜接触(如设备的位置较高)等条件下网络设备的初始化连接 配置并不适用。
技术实现要素：
本发明的目的是提供一种用于蓝牙MESH网络的连接配置方法、系统、电子设备及 存储介质，解决现有技术蓝牙MESH设备难以在苛刻条件下进行连接配置等技术问题。 为了实现上述目的，本发明实施例提供一种用于蓝牙MESH网络的连接配置方法， 该连接配置方法包括： 通过蓝牙MESH设备的红外接收单元接收红外信号； 切换所述蓝牙MESH设备的工作状态至广播状态； 执行所述蓝牙MESH设备与目标蓝牙MESH网络的连接配置。 具体的，在所述通过蓝牙MESH设备的红外接收单元接收红外信号之后，且在所述 切换所述蓝牙MESH设备的工作状态至广播状态之前，还包括： 4 CN 111556588 A 说　明　书 2/9 页 确定所述蓝牙MESH设备的蓝牙设备地址与所述红外信号的解调数据中的蓝牙设 备地址是一致的，其中，任意一个蓝牙设备地址至少具有MAC地址。 具体的，在所述通过蓝牙MESH设备的红外接收单元接收红外信号之后，且在所述 切换所述蓝牙MESH设备的工作状态至广播状态之前，还包括： 通过所述蓝牙MESH设备发出红外反馈信号，其中，所述蓝牙MESH设备还具有红外 发射单元； 通过所述红外接收单元再接收响应于所述红外反馈信号的红外信号； 判断所述蓝牙MESH设备的蓝牙设备地址与再接收的红外信号的解调数据中的蓝 牙设备地址是否是一致的，其中，任意一个蓝牙设备地址至少具有MAC地址， 若是一致的，则开始所述切换所述蓝牙MESH设备的工作状态至广播状态的步骤， 若不是一致的，则返回至所述通过蓝牙MESH设备的红外接收单元接收红外信号的 步骤。 具体的，所述切换所述蓝牙MESH设备的工作状态至广播状态，包括以下任意至少 一项： 切换处于原蓝牙MESH网络中蓝牙MESH设备的已接入节点状态至广播状态； 切换处于所述原蓝牙MESH网络中蓝牙MESH设备的中继节点状态至广播状态； 切换处于所述原蓝牙MESH网络中蓝牙MESH设备的低功耗节点状态至广播状态。 具体的，所述切换所述蓝牙MESH设备的工作状态至广播状态，包括： 在原蓝牙MESH网络中通过处于中继节点状态的蓝牙MESH设备转发所述红外信号 的解调数据至处于被中继节点状态的蓝牙MESH设备； 通过所述解调数据切换所述处于被中继节点状态的蓝牙MESH设备的已接入节点 状态至广播状态。 具体的，所述在原蓝牙MESH网络中通过处于中继节点状态的蓝牙MESH设备转发所 述红外信号的解调数据至处于被中继节点状态的蓝牙MESH设备，包括： 通过处于中继节点状态的蓝牙MESH设备将所述红外信号的解调数据调制为中继 红外信号； 转发所述中继红外信号至处于被中继节点状态的蓝牙MESH设备。 具体的，所述在原蓝牙MESH网络中通过处于中继节点状态的蓝牙MESH设备转发所 述红外信号的解调数据至处于被中继节点状态的蓝牙MESH设备，包括： 通过处于中继节点状态的蓝牙MESH设备将所述红外信号的解调数据转换为蓝牙 信号； 中继所述蓝牙信号至处于被中继节点状态的蓝牙MESH设备。 具体的，所述切换所述蓝牙MESH设备的工作状态至广播状态，包括： 在原蓝牙MESH网络中通过处于低功耗节点状态的蓝牙MESH设备向友邻的蓝牙 MESH设备进行轮询； 通过所述友邻的蓝牙MESH设备响应所述红外信号的解调数据至所述处于低功耗 节点状态的蓝牙MESH设备； 通过所述解调数据切换所述处于低功耗节点状态的蓝牙MESH设备的低功耗节点 状态至广播状态。 5 CN 111556588 A 说　明　书 3/9 页 具体的，所述执行所述蓝牙MESH设备与目标蓝牙MESH网络的连接配置，其中， 所述目标蓝牙MESH网络与所述原蓝牙MESH网络相对执行连接配置的蓝牙MESH设 备为同一蓝牙MESH网络。 本发明实施例提供一种用于蓝牙MESH网络的连接配置系统，该连接配置系统包 括： 红外模块，用于通过蓝牙MESH设备的红外接收单元接收红外信号； 切换模块，用于切换所述蓝牙MESH设备的工作状态至广播状态； 蓝牙模块，用于执行所述蓝牙MESH设备与目标蓝牙MESH网络的连接配置。 再一方面，本发明实施例提供一种电子设备，该电子设备包括： 至少一个处理器； 存储器，与所述至少一个处理器连接； 其中，所述存储器存储有能被所述至少一个处理器执行的指令，所述至少一个处 理器通过执行所述存储器存储的指令，所述至少一个处理器通过执行所述存储器存储的指 令实现前述的方法。 又一方面，本发明实施例提供一种计算机可读存储介质，存储有计算机指令，当所 述计算机指令在计算机上运行时，使得计算机执行前述的方法。 本发明实施例的其它特征和优点将在随后的
