技术摘要：
本发明提供了一种双链式构树树叶洗刷清洗工艺，其步骤在于：首先，送料装置将其内部的构树树叶一一依次排出至第二链式构件的输入端；而后，使第一链式构件逆时针运转、第二链式构件顺时针运转并且使构树树叶沿着输送方向自左向右进行输送；最后，构树树叶将依次经过接  全部
背景技术：
现阶段，构树树叶主要用于饲养牲畜，猪牛羊等，一方面，可直接摘取嫩叶进行饲 喂，另一方面，也可以通过生物发酵技术对构树树叶进行先发酵再饲喂。对于后者往往需要 对构树树叶进行清洗处理，为了能够对构树树叶进行充分清洗清洁处理，本发明人提供了 一种结构巧妙、原理简单可靠、操作使用便捷、自动化程度高、清洗清洁效率高的双链式构 树树叶洗刷清洗工艺。
技术实现要素：

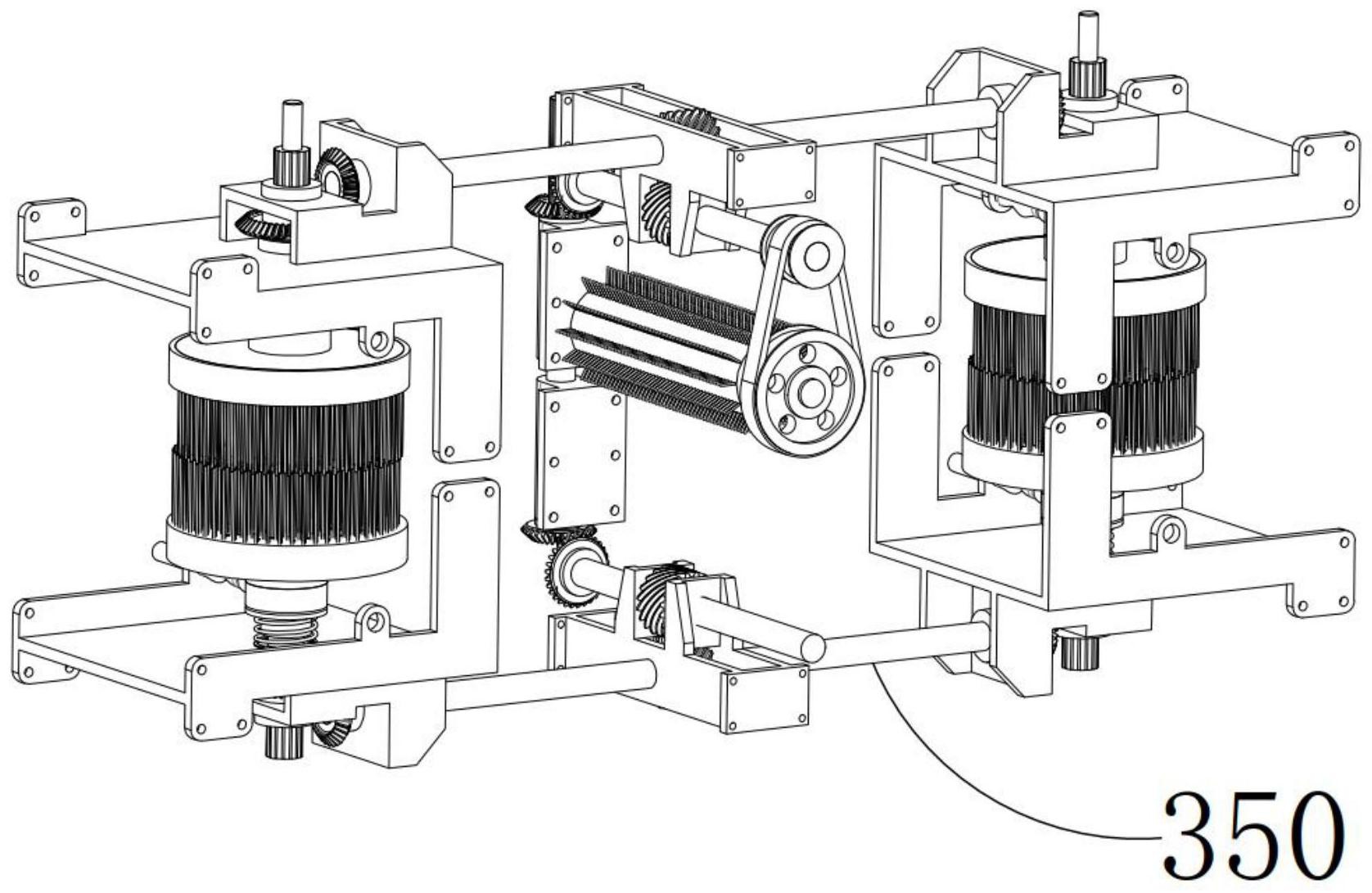

为解决现有技术的不足，本发明的目的是提供一种结构巧妙、原理简单可靠、操作 使用便捷、自动化程度高、清洗清洁效率高的双链式构树树叶洗刷清洗工艺。 为实现上述技术目的，本发明所采用的技术方案如下。 一种双链式构树树叶洗刷清洗工艺，其步骤在于： （一）送料阶段； S1：将构树树叶集中放置于送料装置内，送料装置接受动力源的驱动并且使送料装置 将其内部的构树树叶一一依次排出至第二链式构件的输入端； 送料装置、清洗装置、动力源固定设置于安装架上，送料装置用于将构树树叶一一依次 输送至清洗装置，清洗装置用于对构树树叶的上下两面进行清洗清洁处理，动力源用于对 送料装置以及清洗装置提供驱动动力，所述的清洗装置包括第一链式构件、第二链式构件、 清洗刷以及拨动机构，第一链式构件呈倒立的凹字型，第二链式构件为倒梯形，第二链式构 件位于第二链式构件的上方并且两者相贴合形成了间隔布置的接触区域A、接触区域C，接 触区域A与接触区域C之间形成了凸起区域B，清洗刷设置有四个并且其中两个上下对称设 置于接触区域A处、另外两个上下对称设置于接触区域C处，清洗刷用于对经过接触区域A处 的构树树叶进行洗刷，所述的拨动机构设置于凸起区域B处并且用于对经过凸起区域B处的 构树树叶进行加速向前扫动； 所述的第一链式构件可在动力源的驱动下进行逆时针运转、所述的第二链式构件可在 动力源的驱动下进行顺时针运转，并且第一链式构件与第二链式构件接触面形成了自左向 右输送方向，送料装置设置于输送方向的输入端，输送方向的输出端设置有与安装架固定 连接且倾斜向下布置的排料斗； 所述的安装架包括矩形的落地架与矩形的浮动架，浮动架设置于落地架的上端面中部 位置，浮动架与落地架之间设置有连接两者的浮动连接件，浮动连接件包括固定安装于落 地架正面/背面的且轴向竖直布置的套筒、固定安装于浮动架正面/背面的且轴向竖直布置 的套筒，上下对齐的两套筒之间穿设有导柱，导柱与上方的套筒固定连接、导柱与下方的套 6 CN 111570343 A 说　明　书 2/12 页 筒沿竖直方向构成滑动导向配合，导柱上活动套设有浮动弹簧，浮动弹簧的一端与上方的 套筒抵触、另一端与下方的套筒抵触并且浮动弹簧的弹力始终对浮动架进行支撑，所述的 第一链式构件设置于浮动架上并且第二链式构件可随着浮动架进行上下微量浮动，所述的 第二链式构件设置于落地架，送料装置安装于落地架上并且位于浮动架的左端处； 所述的送料装置包括与落地架上端面固定连接且开口向上布置的储存桶，储存桶的开 口处设置有与其适配的圆形盖板，盖板上开设有弧形的漏风口且漏风口小于构树树叶的大 小，盖板上端面的中部位置固定设置有手柄，储存桶桶底的偏心位置处开设有圆形的排料 口且排料口略大于构树树叶的大小，排料口与第二链式构件的输入端上下对齐，储存桶的 桶底同轴转动设置有锥头，锥头的外圆面上固定设置有延伸至储存桶内壁处的挡杆且挡杆 的轴向垂直于储存桶的轴向，挡杆的下方设置有与其固定连接的柔性排料棒，排料棒设置 有多个并且沿挡杆的轴向进行阵列布置，排料棒与储存桶的底部相抵触，所述储存桶的下 方同轴设置有驱动轴且驱动轴与储存桶的底部转动连接配合，驱动轴的上端为输出端并且 该端与锥头同轴固定连接，所述的送料装置还包括与储存桶连接接通的鼓风机，鼓风机的 输出端与储存桶的外圆面相切并且接通处靠近储存桶的底部设置； 送料装置在工作过程中，将待清洗的构树树叶放置于储存桶内，鼓风机接受动力源的 驱动并且驱动朝向储存桶内进行鼓风，储存桶内的空气由下至上呈旋转式流动并且空气由 漏风口排出，空气气流在储存桶内将构树树叶进行吹起并且使构树树叶进行旋转式悬浮， 驱动轴接受动力源的驱动，驱动轴将带动挡杆与排料棒绕着驱动轴的轴向进行转动，排料 棒与挡杆相互配合对悬浮的构树树叶进行一一拦截，被拦截的构树树叶在排料棒的扫动下 将由排料口排出，排出的构树树叶将落入至第二链式构件的输入端上并且一一依次排布； （二）清洗阶段； S2：第一链式构件与第二链式构件接受动力源的驱动并且使第一链式构件逆时针运 转、第二链式构件顺时针运转并且使构树树叶沿着输送方向自左向右进行输送； 所述的第一链式构件包括转动设置于浮动架上的滚筒一、转动设置于浮动架上的滚筒 二、转动设置于浮动架上的滚筒三以及转动设置于浮动架上的滚筒四，滚筒一、滚筒二、滚 筒三以及滚筒四的轴向相互平行并且均沿浮动架的宽度方向，滚筒一设置有两个并且左右 对称布置，滚筒二设置有两个并且左右对称布置，滚筒二位于滚筒一之间且两者等高，滚筒 三设置有两个并且左右对称布置，滚筒三位于滚筒二之间并且其高度大于滚筒二高度，滚 筒四设置有两个并且左右对称布置，滚筒四位于滚筒一的正上方并且其高度大于滚筒三的 高度，滚筒一、滚筒二、滚筒三以及滚筒四之间绕接设置有与其等宽的第一链带，第一链带 依次穿过左侧的滚筒一、左侧的滚筒二、左侧的滚筒三、右侧的滚筒三、右侧的滚筒二、右侧 的滚筒一、右侧的滚筒四、左侧的滚筒四、左侧的滚筒一构成闭合循环回路并且呈现倒凹字 形，所述的第一链带有柔性的皮带与柔性的钢丝网构成，皮带设置有两个并且分别位于滚 筒一/滚筒二/滚筒三/滚筒四端部，钢丝网固定设置于两皮带之间并且可随着皮带进行同 步运转，第一链带可逆时针转动； 所述的第二链式构件包括转动设置于落地架上的滚筒五、转动设置于落地架上的滚筒 六，滚筒五设置有两个并且左右对称布置，滚筒六设置有两个并且左右对称布置，滚筒六位 于滚筒五的上方并且两滚筒六之间的距离大于两滚筒五之间的距离，滚筒五与滚筒六之间 绕接设置有第二链带，第二链带依次穿过左侧的滚筒五、右侧的滚筒五、右侧的滚筒六、左 7 CN 111570343 A 说　明　书 3/12 页 侧的滚筒六以及左侧的滚筒五构成闭合循环回路并且第二链带为倒梯形，第一链带与第二 链带浮动贴合并且第二链带与第二链带的中部位置，第一链带与第二链带的运转线速度相 等，第一链带与第二链带相贴合并且形成了接触区域A、凸起区域B以及接触区域C，第二链 带可顺时针转动，排料口位于第二链带的输入端上； 第一链式构件与第二链式构件在工作过程中，其中一滚筒二接受动力源的驱动并且绕 自身轴向逆时针转动，滚筒一、滚筒二、滚筒三以及滚筒四相互配合并且驱动第一链带逆时 针运转，其中一滚筒五接受动力源的驱动并且绕自身轴向顺时针转动，滚筒五与滚筒六相 互配合驱动第二链带顺时针运转，第一链带与第二链带相互接触的部位将自左向右进行输 送，构树树叶由排料口排出至第二链带的输入端并且依次经过接触区域A、凸起区域B、接触 区域C而后由排料斗排出； S3：构树树叶将依次经过接触区域A、凸起区域B、接触区域C以及排料斗，当经过接触区 域A处时，清洗刷将对构树树叶进行一次洗刷处理，当经过凸起区域B处时，拨动机构将推动 构树树叶进行加速运动并且使第一链式构件与第二链式构件对构树树叶的夹持部位相错 开，当经过接触区域C处时，清洗刷将对构树树叶进行二次洗刷处理，清洗清洁完毕后构树 树叶由排料斗向外排出并且由作业人员进行收集； 所述的清洗刷包括与落地架/浮动架固定连接的固定架，固定架位于第二链带/第二链 带的内部，固定架转动设置有轴向竖直布置的旋转轴，旋转轴为花键轴并且可沿着固定架 进行上下浮动，旋转轴相互靠近一端同轴设置有圆盘形的喷头，喷头相互靠近一端面开设 有若干喷淋孔并且与接触区域A/接触区域C相正对，喷头相互靠近一端面嵌设有针状的刷 毛并且上下对称布置的刷毛在接触区域A/接触区域C处相抵触； 所述旋转轴为空心结构并且与喷头的内腔相接通，旋转轴的外圆面上开设有环形的卡 槽，卡槽的槽底开设有多个与旋转轴内部接通的疏通孔，卡槽内同轴套接有与其密封式转 动连接配合的固定环，固定环的内圆面内凹设置并且形成了环形腔室，固定环的外圆面上 连通设置有与环形腔室相接通的进水管； 所述位于下方的旋转轴上活动套设有支撑弹簧，支撑弹簧一端与固定架抵触、另一端 固定环相抵触并且支撑弹簧的弹力始终推动位于下方的旋转轴沿着固定架向上浮动； 清洗刷在工作过程中，旋转轴接受动力源的驱动并且绕自身轴向进行转动，旋转轴将 带动喷头进行同步转动，喷头将带动刷毛进行同步转动，在此过程中，进水管对喷头进行供 水并且喷头将其内部的自来水喷出，当构树树叶经过接触区域A/接触区域C时，上下布置两 个喷头与刷毛将对构树树叶上下面进行洗刷处理。 根据权利要求1所述的一种双链式构树树叶洗刷清洗工艺，所述的拨动机构包括 转动设置于浮动架上的加速滚筒且加速滚筒的轴向沿浮动架的宽度方向布置，加速滚筒位 于凸起区域B内，加速滚筒上固定设置于沿其径向向外延伸布置的拨杆，拨杆为橡胶材料制 成，拨杆沿平行于加速滚筒的轴向设置有多个并且构成了一排，拨杆设置有多排并且沿加 速滚筒所在圆周方向阵列布置，拨杆与第二链带相抵触。 作为本方案进一的优化或者改进。 所述的清洗装置还包括同步传动构件，同步传动构件包括转动设置于上方的两固 定架、下方的两固定架之间的联动轴，联动轴的轴向沿平行于安装架的长度方向布置，联动 轴的端部与旋转轴相对齐并且两者之间设置有用于连接两者的锥齿轮传动组件一，锥齿轮 8 CN 111570343 A 说　明　书 4/12 页 传动组件一包括同轴固定套接于联动轴端部的主动锥齿轮一、同轴活动套接于旋转轴上的 从动锥齿轮一，主动锥齿轮一与从动锥齿轮一始终相啮合，从动锥齿轮一与旋转轴花键连 接配合并且旋转轴可沿着从动锥齿轮一进行上下滑动，从动锥齿轮一与固定架转动连接配 合并且从动锥齿轮一与固定架之间上下运动被约束。 作为本方案进一的优化或者改进。 所述的同步传动构件还包括位于两联动轴一之间且轴向沿平行于安装架宽度方 向布置的传动轴一与传动轴二，传动轴一位于传动轴二的正下方并且与落地架转动连接配 合，传动轴二位于传动轴一的正上方并且与浮动架转动连接配合，传动轴一的中部位置与 下方的联动轴的中部位置之间设置有用于连接两者的斜齿轮传动组件一，斜齿轮传动组件 一可将传动轴一上的动力传递至下方的联动轴上并且带动该联动轴进行转动，传动轴二的 中部位置与上方的联动轴的中部位置之间设置有用于连接两者的斜齿轮传动组件二，斜齿 轮传动组件二可将传动轴二上的动力传递至上方的联动轴上并且带动该联动轴进行转动。 作为本方案进一的优化或者改进。 所述的落地架背面的中部位置固定设置有安装块一、所述的浮动架背面的中部位 置固定设置有安装块二，安装块一与安装块二之间活动穿设有轴向竖直布置的传动轴三， 传动轴三与安装块一、安装块二均构成转动连接配合并且安装块一可沿着传动轴三进行上 下滑动，传动轴三的下端与传动轴一的输出端之间设置有用于连接两者的锥齿轮传动组件 二，锥齿轮传动组件二可将传动轴一上的动力传递至传动轴三上并且带动传动轴三进行转 动，传动轴三的输出端与传动轴二的驱动端之间设置有用于连接两者的锥齿轮传动组件 三，锥齿轮传动组件三包括同轴活动套接于传动轴三上的主动锥齿轮三、同轴固定套接于 传动轴二驱动端上的从动锥齿轮三并且主动锥齿轮三与从动锥齿轮三相啮合，所述的传动 轴三为花键轴，主动锥齿轮三与传动轴三花键连接并且配合主动锥齿轮三可沿着传动轴三 进行上下滑动，所述的传动轴一的驱动端与动力源相连接并且可在动力源的驱动下进行转 动。 作为本方案进一的优化或者改进。 所述传动轴二的输出端与加速滚筒驱动端之间设置有用于连接两者的加速传动 构件，加速传动构件为带传动组件并且为增速传动，加速传动构件可将传动轴二上的动力 传递至加速滚筒上并且驱动加速滚筒进行增速转动。 作为本方案进一的优化或者改进。 所述的动力源包括同轴固定安装于落地架上的电机、转动设置于落地架上的传动 轴四，电机的输出轴轴向以及传动轴四的轴向均平行于落地架的宽度方向，传动轴四位于 驱动轴的下方，电机的输出轴与传动轴四的中部位置之间设置有用于连接两者的带传动组 件一，带传动组件一可将电机输出轴上的动力传递至传动轴四上并且带动传动轴四进行转 动，传动轴四的输出端与驱动轴的驱动端之间设置有用于连接两者的锥齿轮传动组件四， 锥齿轮传动组件四可将传动轴四上的动力传递至驱动轴上并且带动驱动轴进行转动，传动 轴四与鼓风机的驱动端之间设置有用于连接两者的带传动组件二，带传动组件二可将传动 轴四上的动力传递至鼓风机上并且带动鼓风机进行运转； 所述的电机的输出轴与传动轴一的驱动端之间设置有用于连接两者的带传动组件三， 带传动组件三可将电机输出轴上的动力传递至传动轴一上并且带动传动轴一进行转动； 9 CN 111570343 A 说　明　书 5/12 页 所述的传动轴一与其中一滚筒五的驱动端之间设置有用于连接两者的带传动组件四， 带传动组件四可将传动轴一上的动力传递至滚筒五上并且带动该滚筒五绕自身轴向进行 顺时针转动，所述的传动轴二与其中一滚筒二的驱动端之间设置有用于连接两者的带传动 组件五，带传动组件五可将传动轴二上的动力传递至滚筒二上并且带动该滚筒二绕自身轴 向进行逆时针转动。 本发明与现有技术相比的有益效果在于结构巧妙、原理简单可靠、操作使用便捷、 自动化程度高，其通过第一链带与第二链带对依次排布的构树树叶进行夹持输送，在此过 程中对构树树叶进行喷淋、洗刷，大大提升构树树叶的清洗清洁效率。附图说明 图1为本发明的整体结构示意图。 图2为本发明的整体结构示意图。 图3为安装架的结构示意图。 图4为浮动连接件的结构示意图。 图5为送料装置的结构示意图。 图6为储存桶的结构示意图。 图7为储存桶的内部结构示意图。 图8为清洗装置的结构示意图。 图9为第一链式构件与第二链式构件的安装图。 图10为第一链式构件与第二链式构件的配合图。 图11为第一链式构件的结构示意图。 图12为第一链带的结构示意图。 图13为第二链式构件的结构示意图。 图14为第二链带的结构示意图。 图15为张紧组件的结构示意图。 图16为清洗刷与拨动机构的配合图。 图17为清洗刷的结构示意图。 图18为清洗刷的结构示意图。 图19为清洗刷的分解图。 图20为清洗刷的结构示意图。 图21为拨动机构的结构示意图。 图22为同步传动构件的结构示意图。 图23为同步传动构件的局部结构示意图。 图24为同步传动构件的局部结构示意图。 图25为加速传动构件的结构示意图。 图26为动力源的结构示意图。 图27为动力源的局部结构示意图。 图中标示为： 100、安装架；110、落地架；120、浮动架；121、套筒；122、导柱；123、浮动弹簧； 200、送料装置；201、储存桶；202、盖板；203、漏风口；204、手柄；205、排料口；206、锥头； 207、挡杆；208、排料棒；209、驱动轴；210、鼓风机； 10 CN 111570343 A 说　明　书 6/12 页 300、清洗装置；310、第一链式构件；311、滚筒一；312、滚筒二；313、滚筒三；314、滚筒 四；315、第一链带；315a、皮带；315b、钢丝网；320、第二链式构件；321、滚筒五；322、滚筒六； 323、第二链带；324、张紧架；325、拉杆；326、螺帽；330、清洗刷；331、固定架；332、喷头；333、 刷毛；334、旋转轴；335、固定环；336、进水管；337a、环形卡槽；337b、疏通孔；338、支撑弹簧； 340、拨动机构；341、加速滚筒；342、拨杆；350、同步传动构件；351、联动轴；352、锥齿轮传动 组件一；353、传动轴一；354、传动轴二；355、斜齿轮传动组件一；356、斜齿轮传动组件二； 357a、安装块一；357b、安装块二；357c、传动轴三；358、锥齿轮传动组件二；359、锥齿轮传动 组件三；360、加速传动构件； 400、动力源；401、电机；402、传动轴四；403、带传动组件一；404、锥齿轮传动组件四； 405、带传动组件二；406、带传动组件三；410、带传动组件四；420、带传动组件五。
