技术摘要：
本发明公开了一种半拒水纯棉水刺无纺布及其制备方法和棉尿裤，半拒水纯棉水刺无纺布的制备方法包括开清、梳理、铺网、水刺复合、漂白少脱脂、水洗和烘干，其中漂白少脱脂过程中通过漂白少脱脂对水刺无纺布进行漂白少脱脂处理得到半拒水纯棉水刺无纺布。由于半拒水纯棉  全部
背景技术：
棉纤维天生质地柔软，具备良好的吸水性和储水性，若尿布的表层采用全棉表层， 则尿布的干爽性较差。因此，棉纤维很少用在尿裤上，而极少使用的棉纤维一般是采用拒水 等化学剂对棉纤维进行特殊处理，棉纤维性能受影响，易导致人体过敏。由此，目前的尿布 表层采用化纤面层易过敏导致红屁股，全棉面层又不够干爽。
技术实现要素：

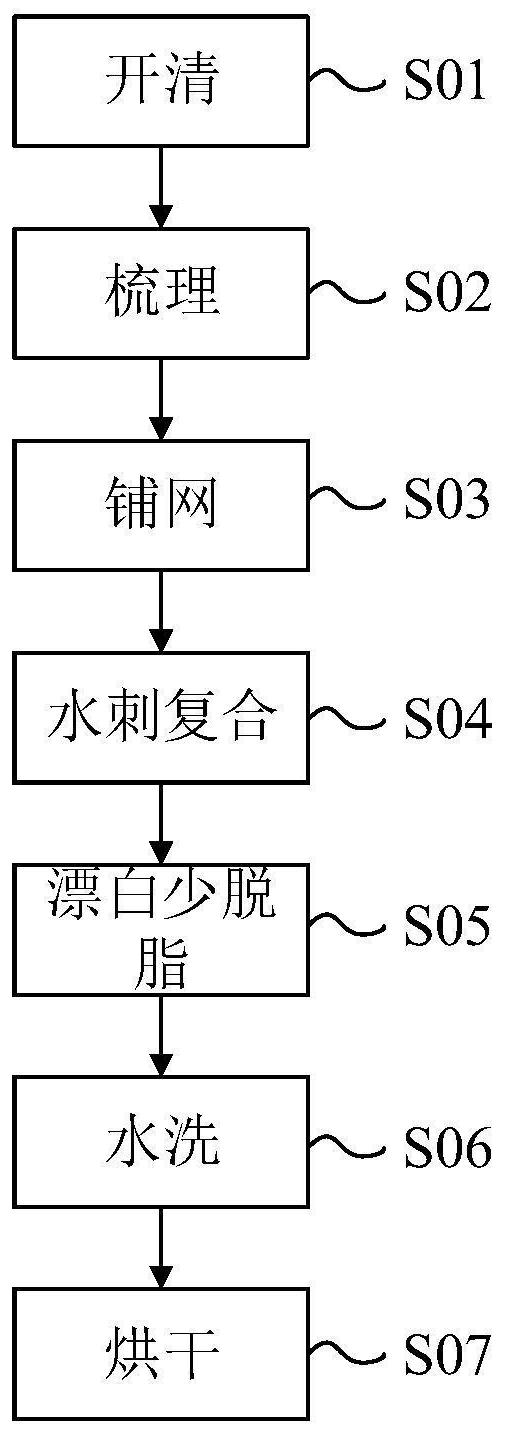

本发明提供了一种不易过敏且使用干爽的半拒水纯棉水刺无纺布及其制备方法 和棉尿裤。 一种实施例中提供一种半拒水纯棉水刺无纺布的制备方法，包括如下步骤： 开清：将原棉开松、除杂和混合； 梳理：将原棉进一步开松和除杂，并梳理成纤维状； 铺网：将梳理后的原棉层叠铺成棉网； 水刺复合：将棉网水刺复合成水刺无纺布； 漂白少脱脂：先将水刺无纺布经过轧车轧制，使其含水均匀；再将含水均匀的水刺 无纺布经过含有漂白少脱脂溶液浸渍；然后经过轧车去水收卷，并进行冷堆处理；其中，所 述漂白少脱脂溶液内含有漂白剂和少脱脂剂，所述少脱脂剂为弱碱性物质； 水洗：浸渍后的水刺无纺布静置预设时间后放入漂锅水洗； 烘干：将水洗后的水刺无纺布烘干收卷，制成半拒水纯棉水刺无纺布。 进一步地，漂白剂为双氧水，少脱脂剂为氨水。 进一步地，漂白少脱脂溶液还含有助漂剂，助漂剂包括渗透剂、稳定剂和金属耦合 剂；渗透剂为五水偏硅酸钠、脂肪酸甲酯乙氧基化物和脂肪醇聚氧烷烯醚的复配物；稳定剂 包括二价锡盐、葡萄糖酸钠、蒽醌与DTPA的复配体、膦酸盐、羟基羧酸与锡复配的胶体溶液、 氧化锡与有机膦酸和硝酸钠复配的胶体溶液；金属偶合剂为膦酸酯类化合物。 一种实施例中提供一种如上述的半拒水纯棉水刺无纺布的制备方法制备的半拒 水纯棉水刺无纺布。 一种实施例中提供一种棉尿裤，包括面层、立体防漏护围、导流层、吸收体和底层， 面层、导流层、吸收体和底层依次层叠复合在一起，底层的两侧具有未被覆盖区域，立体防 漏护围具有两个，两个立体防漏护围对称复合在底层的未被覆盖区域上，并且两个立体防 漏护围对称上翻包裹住面层、导流层和吸收体的两侧边缘；面层为上述的半拒水纯棉水刺 无纺布。 进一步地，面层为平纹或具有网眼，网眼的间距在1mm-5mm之间。 依据上述实施例的半拒水纯棉水刺无纺布及其制备方法和棉尿裤，由于半拒水纯 3 CN 111549445 A 说　明　书 2/4 页 棉水刺无纺布通过漂白少脱脂工艺进行处理，使得纯棉水刺无纺布达到天然半拒水半亲水 的效果。棉尿裤的面层采用半拒水纯棉水刺无纺布，减少了面层的存水性，使面层更干爽； 同时相比亲水布的产品，半拒水纯棉水刺无纺布的扩散面积小，湿润部分与人体的接触面 积小。因此，本棉尿裤使用更为舒适、更安全和更环保。 附图说明 图1为一种实施例中半拒水纯棉水刺无纺布的制备方法的流程图； 图2为一种实施例中棉尿裤的截面示意图。
