技术摘要：
本发明公开了一种可使火焰均匀集中的燃气炉具头，包括混合气室和燃气管对接槽口，所述混合气室的竖向环形外表面在位于前侧位置处贯穿设置有燃气管对接槽口，所述燃气管对接槽口的右侧在位于混合气室的竖向环形外表面处贯穿设置有空气管对接槽口，所述混合气室的竖向环  全部
背景技术：
燃气灶是指以液化石油气（液态）、人工煤气、天然气等气体燃料进行直火加热的 厨房用具，灶具主要由燃烧器（炉头、内外火盖）、阀体（含喷嘴、风门板、锥形弹簧）、壳体（可 以是分体壳体——面板、后板和左右侧板组装而成，也可以是整体拉伸壳体）、炉架、旋钮、 盛液盘、炉脚、进气管、和脉冲点火器（脉冲点火方式灶具专用）等组成，燃气灶在工作时，燃 气从进气管进入灶内，经过燃气阀的调节（使用者通过旋钮进行调节）进入炉头中，同时混 合一部分空气（这部分空气称之为一次空气），这些混合气体从分火器的火孔中喷出同时被 点火装置点燃形成火焰（燃烧时所需的空气称之为二次空气），这些火焰被用来加热置于锅 支架上的炊具。 现有的燃气炉具头技术存在以下问题：目前的燃气炉具头在装配的过程中未采用 相应的活动支撑装置，即炊具与炉架不相匹配时，无法对炊具进行相应的支撑加固，易导致 炊具在放置时出现东倒西歪的现象，致使燃气炉具头在加热时无法对炊具进行集中加热的 问题。
技术实现要素：

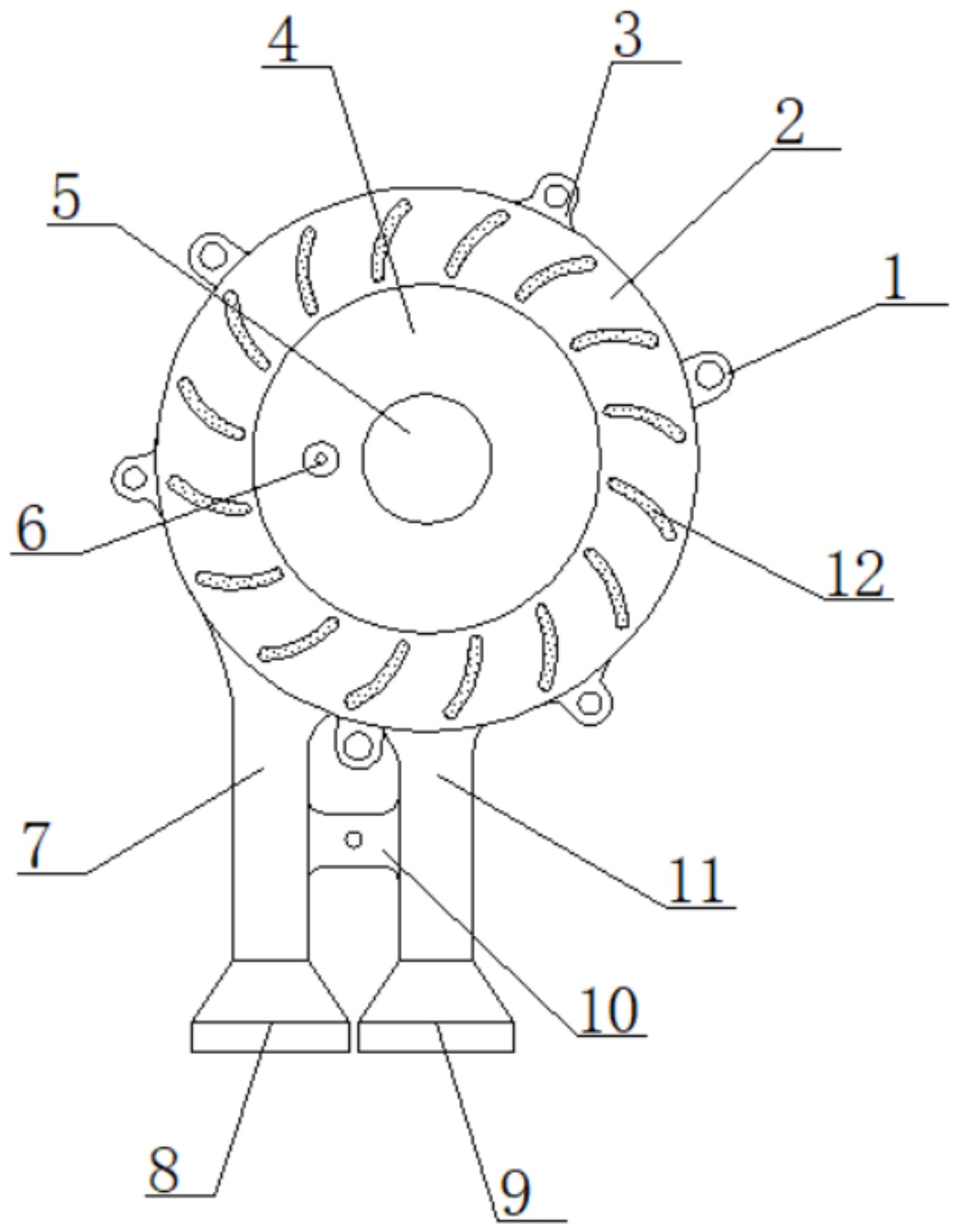

本发明的目的在于提供一种可使火焰均匀集中的燃气炉具头，以解决上述背景技 术中提出目前的燃气炉具头在装配的过程中未采用相应的活动支撑装置，即炊具与炉架不 相匹配时，无法对炊具进行相应的支撑加固，易导致炊具在放置时出现东倒西歪的现象，致 使燃气炉具头在加热时无法对炊具进行集中加热的问题。 为实现上述目的，本发明提供如下技术方案： 一种可使火焰均匀集中的燃气炉具头，包括混合气室和燃气管对接槽口，所述混合气 室的竖向环形外表面在位于前侧位置处贯穿设置有燃气管对接槽口，所述燃气管对接槽口 的右侧在位于混合气室的竖向环形外表面处贯穿设置有空气管对接槽口，所述混合气室的 竖向环形外表面在位于前侧位置处设置有燃气管，所述燃气管的后端端口插接至燃气管对 接槽口处通过焊接进行固定，所述混合气室的竖向环形外表面在位于前侧位置处设置有空 气管，所述空气管的后端端口插接至空气管对接槽口处通过焊接进行固定，所述燃气管的 前端端口处设置有燃气管接头，所述燃气管接头的后端端口通过焊接固定连接于燃气管的 前端端口处，所述空气管的前端端口处设置有空气管接头，所述空气管接头的后端端口通 过焊接固定连接于空气管的前端端口处，所述燃气管和空气管之间在位于横向位置处设置 有连接定位扣，所述连接定位扣的左右两端端面通过焊接固定连接燃气管和空气管之间的 横向位置处，所述混合气室的竖向环形外表面在位于底端端面处设置有定位扣，所述定位 扣的内侧通过焊接均匀的固定连接于混合气室的环形外表面，所述混合气室的顶端端面设 4 CN 111578322 A 说　明　书 2/5 页 置有集火顶盖槽，所述集火顶盖槽的底端端面通过焊接固定连接于混合气室的顶端，所述 集火顶盖槽的底端端面在与混合气室的顶端端面焊接处均匀的贯穿设置有气室槽口，所述 集火顶盖槽的顶端端口处设置有集火顶盖，所述集火顶盖通过自身重力架设于集火顶盖槽 的顶端槽口处，所述集火顶盖的竖向环形外表面设置有活动杆插接槽，所述活动杆插接槽 的内侧通过焊接均匀的固定连接于集火顶盖的环形外表面，所述活动杆插接槽的内部通过 螺纹之间的相互咬合活动连接有活动支撑装置，所述集火顶盖的顶端端面处设置有均匀燃 烧槽口，所述均匀燃烧槽口均匀的贯穿于集火顶盖的顶端端面处，所述集火顶盖槽的内侧 在位于混合气室的顶端端面中心处设置有内火管，所述内火管的底端端口通过焊接贯穿连 接于混合气室的顶端端面处，所述内火管的顶端端口处设置有半圆出气槽口，所述半圆出 气槽口通过刻蚀均匀的排列于内火管的顶端端口处，所述内火管的内侧在位于内火管的上 方设置有内火顶盖，所述内火顶盖通过自身重力架设于内火管的内部，所述内火管套接内 火顶盖，所述内火管和集火顶盖槽之间在位于混合气室的顶端端面处设置有电打火杆，所 述电打火杆的底端通过插接固定连接混合气室的顶端端面处，所述电打火杆与电源电性连 接。 优选的，所述活动支撑装置包括类碗状支撑板、球槽、外螺纹插杆和球头，所述活 动杆插接槽的内部通过螺纹之间的相互咬合活动连接有外螺纹插杆，所述外螺纹插杆的顶 端端面处设置有球头，所述球头的底侧通过焊接固定连接于外螺纹插杆的顶端端面处，所 述球头的上方设置有类碗状支撑板，所述类碗状支撑板的底端端面在位于端面中心处焊接 有球槽，所述球槽的活动套接有球头，所述类碗状支撑板可通过球槽活动套接有球头来相 对于球头进行转动，所述球槽可通过外螺纹插杆活动插接于活动杆插接槽内来相对于活动 杆插接槽进行上下移动。 优选的，所述外螺纹插杆可在力作用下进行旋转，所述外螺纹插杆在旋转的过程 中可进行上下移动，所述外螺纹插杆相对于集火顶盖进行顺时针转动时外螺纹插杆逐渐向 下，上所述外螺纹插杆相对于集火顶盖进行逆时针转动时外螺纹插杆逐渐向上。 优选的，所述活动支撑装置共设置有三组，所述活动支撑装置的大小、规格尺寸均 一致，所述活动支撑装置之间相对于集火顶盖为环形竖直，所述活动支撑装置之间的相对 环形间距均一致。 优选的，所述定位扣共设置有三组，所述定位扣的大小、规格尺寸均一致，所述定 位扣之间相对于混合气室为环形竖直，所述定位扣之间的相对环形间距均一致。 优选的，所述内火管的顶端端面处共设置有八组半圆出气槽口，所述半圆出气槽 口均为下凹槽，所述内火顶盖覆盖于内火管的顶端处时内火管内部空间依旧与半圆出气槽 口处呈相通的设置。 优选的，所述气室槽口共设置有四组，所述气室槽口的大小、规格尺寸均一致，所 述气室槽口自集火顶盖槽的槽内底端处贯穿至混合气室的内部。 优选的，所述内火管的顶端端口至混合气室的内部为相通设置，所述集火顶盖槽 的槽内处至混合气室的内部为相通设置。 与现有技术相比，本发明提供了一种可使火焰均匀集中的燃气炉具头，具备以下 有益效果： 使用了外螺纹插杆，外螺纹插杆在设置的过程中套接于集火顶盖外侧的活动杆插接槽 5 CN 111578322 A 说　明　书 3/5 页 处，其在使用时，可通过顶端处的球头套接于球槽内，来对类碗状支撑板进行活动支撑，这 样的设置，一方面可根据炊具距离集火顶盖的高度来对外螺纹插杆的高度进行调节，调节 后始终保持类碗状支撑板对炊具的底端的支撑，另一方面该装置采用了球头和球槽的活动 连接方式，可根据不同的炊具底端形状进行相应的角度调节，从而使支撑更加稳固，同时也 更加人性化。 附图说明 附图用来提供对本发明的进一步理解，并且构成说明书的一部分，与本发明的实 施例一起用于解释本发明，并不构成对本发明的限制，在附图中： 图1为本发明提出的一种可使火焰均匀集中的燃气炉具头整体俯视结构示意图； 图2为本发明提出的一种可使火焰均匀集中的燃气炉具头中炉头座的俯视结构示意 图； 图3为本发明提出的一种可使火焰均匀集中的燃气炉具头中炉头座的整体结构示意 图； 图4为本发明提出的一种可使火焰均匀集中的燃气炉具头中集火顶盖的结构示意图； 图5为本发明提出的一种可使火焰均匀集中的燃气炉具头中活动支撑装置的结构示意 图； 图中：1、活动杆插接槽；2、集火顶盖；3、定位扣；4、混合气室；5、内火顶盖；6、电打火杆； 7、燃气管；8、燃气管接头；9、空气管接头；10、连接定位扣；11、空气管；12、均匀燃烧槽口； 13、气室槽口；14、内火管；15、半圆出气槽口；16、集火顶盖槽；17、燃气管对接槽口；18、空气 管对接槽口；19、活动支撑装置；191、类碗状支撑板；192、球槽；193、外螺纹插杆；194、球头。
