技术摘要：
本发明公开了一种多模仁共用模架，包括模架、模仁、针板、针板固定架、针板弹簧、针板弹簧导套、针板弹簧导柱、司筒针、等高螺丝、第一玻珠螺丝、第二玻珠螺丝和挤紧块，模仁、针板、针板弹簧、针板弹簧导套、针板弹簧导柱、司筒针、等高螺丝、第一玻珠螺丝、第二玻珠  全部
背景技术：
在实际生产中，经常会使用相似的产品，这些零件外形相近，尺寸变化不大，所使 用模具的模芯、模架外形尺寸都相同。如果针对每一种产品开发一套模具，不仅增加成本而 且需要占用很大的模具存储空间。
技术实现要素：

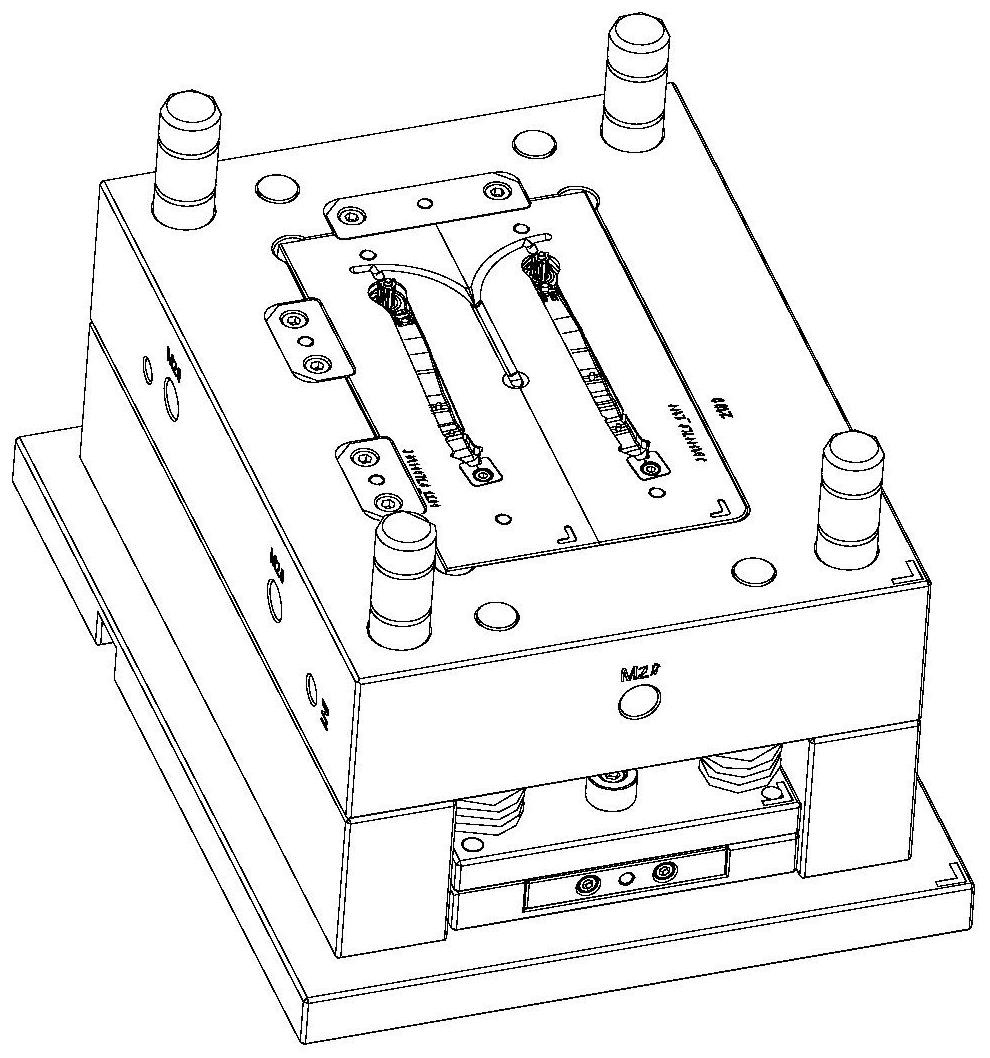

为了解决上述问题，本发明提供一种多模仁共用模架，能够便于拆装、体积小、使 用灵活，通用性强，制造成本低。 本发明中的一种多模仁共用模架，包括模架、模仁、针板、针板固定架、针板弹簧、 针板弹簧导套、针板弹簧导柱、司筒针、等高螺丝、第一玻珠螺丝、第二玻珠螺丝和挤紧块， 所述模仁、针板、针板弹簧、针板弹簧导套、针板弹簧导柱、司筒针、等高螺丝、第一玻珠螺 丝、第二玻珠螺丝和挤紧块均安装在模架上，所述挤紧块与模仁连接，所述针板与针板固定 架连接，所述等高螺丝安装在针板上，所述第一玻珠螺丝安装在针板固定架上，所述针板弹 簧套接在针板弹簧导柱外表面上，所述针板弹簧导套与针板弹簧连接，所述针板弹簧导柱 与针板弹簧导套连接，所述司筒针与模仁连接，所述司筒针与针板连接，所述司筒针远离模 仁的一端设有司筒针固定架，所述司筒针与司筒针固定架连接，所述第二玻珠螺丝安装在 司筒针固定架上。 上述方案中，所述模仁包括前模仁和后模仁，所述前模仁与后模仁连接。 上述方案中，所述挤紧块与前模仁连接，所述挤紧块与后模仁连接。 上述方案中，所述挤紧块上设有挤紧块螺丝。 上述方案中，所述前模仁上设有前模镶针，所述前模镶针与司筒针连接。 上述方案中，所述针板包括针板面板和针板底板，所述针板面板和针板底板连接， 所述针板底板与针板固定架连接，所述等高螺丝与针板底板连接。 上述方案中，所述司筒针固定架上设有司筒针固定架压块，所述司筒针固定架与 司筒针固定架压块连接，所述司筒针固定架压块与司筒针连接，所述第二玻珠螺丝与司筒 针固定架压块连接。 上述方案中，所述针板弹簧导套上设有针板弹簧导套固定螺丝，所述针板弹簧导 套固定螺丝与针板弹簧导套连接。 上述方案中，所述针板弹簧导柱上设有针板弹簧导柱固定螺丝，所述针板弹簧导 柱固定螺丝与针板弹簧导柱连接。 本发明的优点和有益效果在于：本发明提供一种多模仁共用模架，能够便于拆装、 体积小、使用灵活，通用性强，制造成本低。 3 CN 111571879 A 说　明　书 2/3 页 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本 发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可 以根据这些附图获得其他的附图。 图1为本发明的立体图。 图2为本发明的俯视图。 图3为图2中A-A剖面图。 图4为图2中B-B剖面图。 图5为图2中C-C剖面图。 图6为图2中D-D剖面图。 图7为本发明的立体图。 图8为图7中E-E部分剖面原理图。 图9为图7中F-F部分剖面原理图。 图10为本发明的原理图。 图11为本发明的原理图。 图中：1、模架   2、针板固定架   3、针板弹簧   4、针板弹簧导套 5、针板弹簧导柱   6、司筒针   7、等高螺丝   8、第一玻珠螺丝 9、第二玻珠螺丝   10、挤紧块   11、司筒针固定架 12、针板固定架   13、前模仁   14、后模仁   15、挤紧块螺丝 16、前模镶针   17、针板面板   18、针板底板 19、司筒针固定架压块   20、针板弹簧导套固定螺丝 21、针板弹簧导柱固定螺丝
