技术摘要：
本发明公开了一种通过臭氧强化总氮去除的生活污水处理设备，属于污水处理设备技术领域。它包括一体化污水处理器、臭氧发生器；所述一体化污水处理器沿污水处理流向依次设有缺氧池、好氧池、沉淀池，缺氧池底部通过抽水泵接入污水，缺氧池溢流接入好氧池底部，好氧池溢  全部
背景技术：
现如今对于村镇生活污水处理大多采用活性污泥法及其衍生改良工艺，该工艺对 于生活污水处理中要求的脱氮除磷有很好的处理效果。运用较为广泛的AO工艺中，在好氧 段进行硝化、缺氧段进行反硝化从而达到脱氮的目的。在设备运行过程中，还存在诸多因素 会影响工艺的处理效果。 温度是影响活性污泥法处理效果的诸多因素中比较常见且会随着时间和季节而 变化的，其主要在于会影响微生物活性，导致处理效率降低。因此对于污水一级A排放标准 中，在温度低于12℃时氨氮标准由5mg/L升至8mg/L，但是总氮标准并未改变，这也就无形中 加大了污水处理工艺的脱氮效率。所以在这种情况下就需要通过合理方法改进工艺以此强 化生活污水的总氮去除。 臭氧具有氧化能力强，反应速度快，使用方便(包括臭氧的制造，输出和投配等)， 不产生二次污染等一系列优点而受到人们的重视。臭氧是强氧化剂，它能氧化多种有机物 和无机物，清除对臭氧的高度氧化活性很敏感的毒物，对各种有机物的作用范围较广，有很 强的氧化漂白作用，可以明显降低水的色度，不增加可溶性固体等。考虑到生活污水的水质 及臭氧的使用问题，设计一种通过臭氧强化总氮去除的生活污水处理设备，将臭氧的添加 和生化工艺两相结合，以此达到强化污水中总氮去除的目的。
技术实现要素：

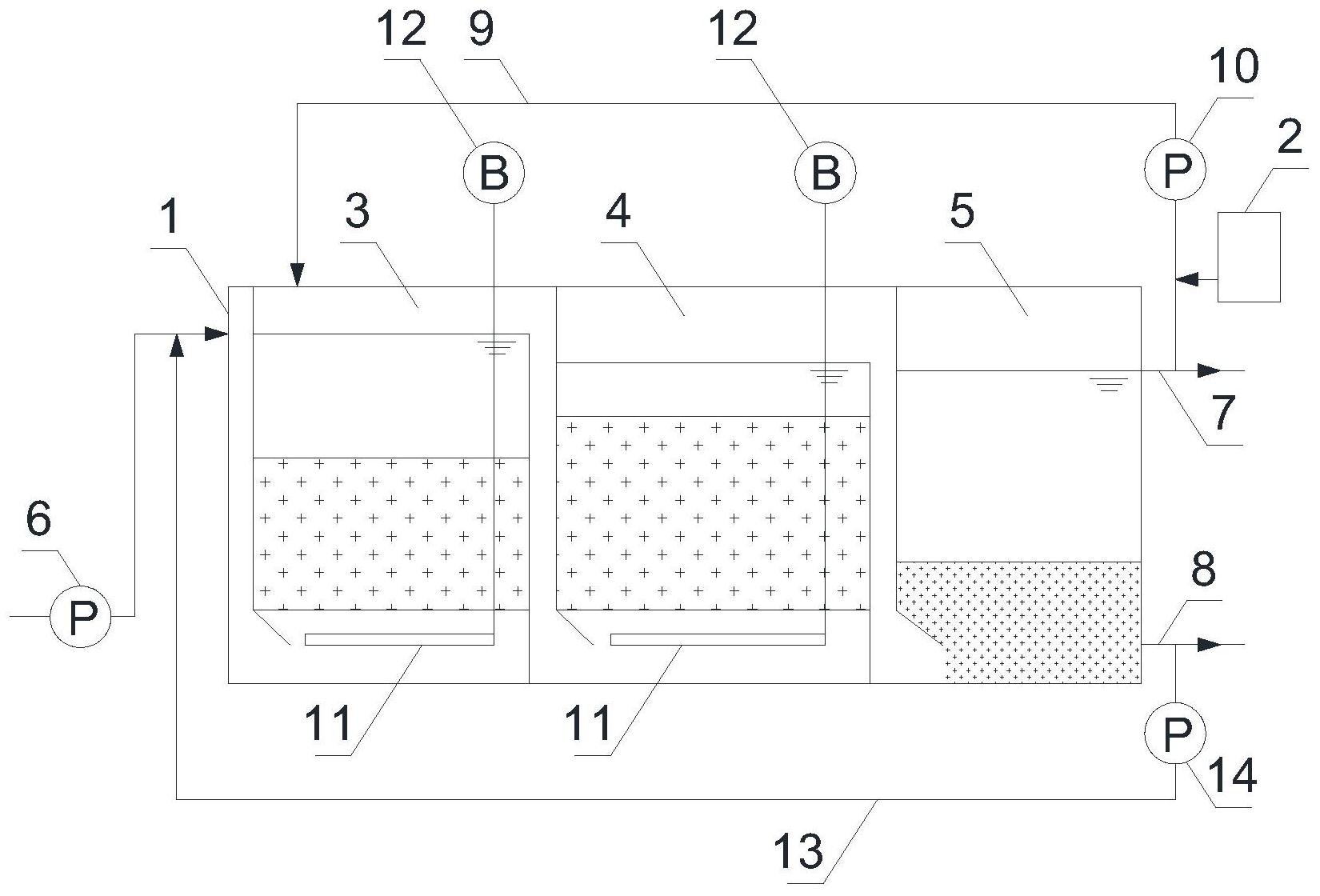

本发明所要解决的技术问题在于：提供一种通过臭氧强化总氮去除的生活污水处 理设备，它解决了冬季低温时现有的污水处理设备中微生物活性降低，导致污水的总氮去 除效率降低的问题。 本发明所要解决的技术问题采取以下技术方案来实现： 一种通过臭氧强化总氮去除的生活污水处理设备，它包括一体化污水处理器、臭 氧发生器； 所述一体化污水处理器沿污水处理流向依次设有缺氧池、好氧池、沉淀池，缺氧池 底部通过抽水泵接入污水，缺氧池溢流接入好氧池底部，好氧池溢流接入沉淀池底部，沉淀 池上部设有上清液排出管，沉淀池底部设有污泥排出管； 所述上清液排出管侧接有硝化液回流管，硝化液回流管上设有硝化液回流泵，硝 化液回流管出水端接入缺氧池，臭氧发生器侧接在硝化液回流泵进料端的硝化液回流管 上。 作为优选实例，所述缺氧池、好氧池底部均设有曝气器，曝气器均连接鼓风机。 作为优选实例，所述污泥排出管侧接有污泥回流管，污泥回流管上设有污泥回流 3 CN 111606508 A 说　明　书 2/3 页 泵，污泥回流管出料端接入缺氧区底部。 本方案是在AO水处理工艺基础上改进而成，AO水处理工艺(AO是Anoxic  Oxic的缩 写)，也叫厌氧好氧工艺法，A(Anaerobic)是厌氧段，用与脱氮除磷；O(Oxic)是好氧段，用于 除水中的有机物。它主要包括调节池、缺氧池、好氧池、沉淀池、消毒单元： 调节池：生活污水经格栅处理后进入调节池进行水量、水质的调节均化，保证后续 生化处理系统水量、水质的均衡、稳定，并设置预曝气系统，用于充氧搅拌，以防止污水中悬 浮颗粒沉淀而发臭，又对污水中有机物起到一定的降解功效，提高整个系统的抗冲击性能 和处理效果； 缺氧池：将污水进一步混合，充分利用池内高效生物弹性填料作为细菌载体，靠兼 氧微生物将污水中难溶解有机物转化为可溶解性有机物，将大分子有机物水解成小分子有 机物，以利于后道好氧池进一步氧化分解，同时通过回流的硝炭氮在硝化菌的作用下，可进 行部分硝化和反硝化，去除氨氮； 氧化池：该池为本污水处理的核心部分，分二段，前一段在较高的有机负荷下，通 过附着于填料上的大量不同种属的微生物群落共同参与下的生化降解和吸附作用，去除污 水中的各种有机物质，使污水中的有机物含量大幅度降低；后段在有机负荷较低的情况下， 通过硝化菌的作用，在氧量充足的条件下降解污水中的氨氮，同时也使污水中的COD值降低 到更低的水平，使污水得以净化； 沉淀池：进行固液分离去除生化池中剥落下来的悬浮污泥，使污水真正净化； 消毒单元：出水流入消毒池进行消毒，使出水水质符合卫生指标要求，合格外排。 本发明的有益效果是：在现有AO工艺的后端设置臭氧发生器，将活性污泥法和臭 氧发生器两相结合，从沉淀池抽取的硝化液回流至缺氧池，在进行反硝化脱氮的基础上，添 加臭氧来进行氧化，其反应速率快，合理控制其添加量可以有效避免对于系统内微生物的 冲击，同时强化脱氮处理效果，以此弥补冬季温度降低，导致微生物活性下降的问题。 附图说明 图1为本发明的结构示意图。 图中：一体化污水处理器1，臭氧发生器2，缺氧池3，好氧池4，沉淀池5，抽水泵6，上 清液排出管7，污泥排出管8，硝化液回流管9，硝化液回流泵10，曝气器11，鼓风机12，污泥回 流管13，污泥回流泵14。
