技术摘要：
本发明涉及一种旋转式保真取芯器实验平台，包括箱体、用于模拟保真取芯器保真舱的压力实验舱以及可使箱体在水平态旋与竖直态间变化的旋转驱动机构，压力实验舱包括舱体，舱体固定安装在箱体内部。旋转驱动机构包括电机、传动机构、活动块、支撑臂和支座，箱体底端与支  全部
背景技术：
深部岩石的物理力学以及化学生物等特性与其所处原位环境条件密切相关，取芯 过程的原位环境损失将导致岩芯的理化性质和力学性质失真且不可逆转，其攻关的核心与 关键是如何获取深部环境条件下的原位岩芯，并在原位保真状态下进行实时加载测试与分 析。 目前的原位保真取芯装置，利用钻具钻取岩芯后将岩芯存储在保真舱中，然后通 过保真舱保压控制装置对样品进行保压密封。 保真舱的保压性能需要通过实验不断验证与改进，因而用于模拟保真取芯器保真 舱的压力实验舱应运而生。但现有的压力实验舱均只能在一个固定位进行实验。而实际勘 探工作中，会有垂直钻进、水平钻进、倾斜钻进等情况，因而现有的压力实验舱无法满足需 要。
技术实现要素：

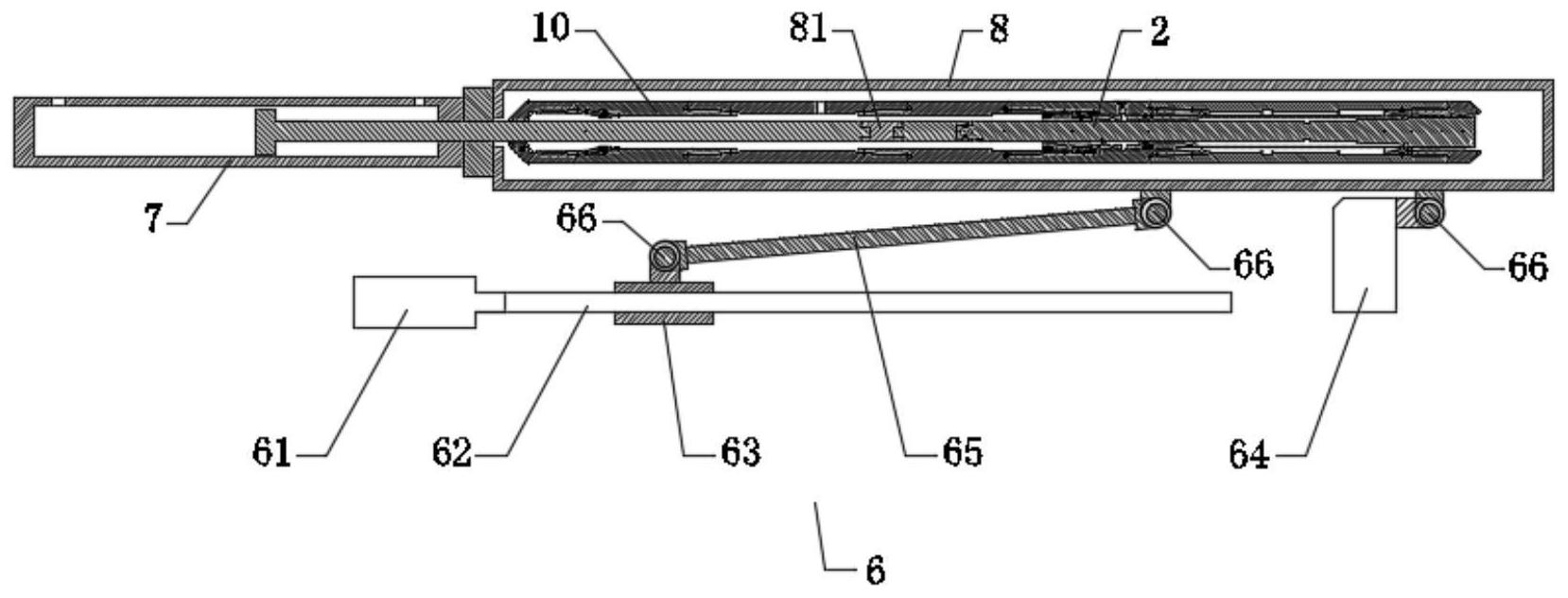

本发明旨在提供一种旋转式保真取芯器实验平台，便于验证在垂直钻进、水平钻 进、倾斜钻进等情况下保压实验舱的保压性能以及各部件的可靠性。 为达到上述目的，本发明采用的技术方案如下： 旋转式保真取芯器实验平台，包括箱体、用于模拟保真取芯器保真舱的压力实验舱以 及可使所述箱体从水平态旋转至竖直态或从竖直态旋转至水平态的旋转驱动机构，所述压 力实验舱包括舱体，所述舱体固定安装在箱体内部。 进一步的，所述旋转驱动机构包括电机、传动机构、活动块、支撑臂和支座，所述箱 体底端与所述支座活动连接； 所述传动机构将电机的旋转运动转化为活动块的直线运动，所述支撑臂一端与所述活 动块活动连接，支撑臂另一端与箱体活动连接。 进一步的，所述传动机构为滚珠丝杠传动机构，滚珠丝杠传动机构的丝杠与电机 连接，所述活动块为滚珠丝杠传动机构的丝杠螺母。 或者，所述传动机构为齿轮齿条传动机构，齿轮齿条传动机构的齿轮与电机连接， 所述活动块固定安装在齿轮齿条传动机构的齿条上。 优选地，支撑臂另一端与箱体下部活动连接。 优选地，所述活动连接为铰链连接。 旋转式保真取芯器实验平台还包括用于带动压力实验舱的中心杆轴向移动的直 线驱动机构，所述直线驱动机构固定安装在箱体外部，所述直线驱动机构的输出部件与所 述中心杆相连以带动中心杆轴向直线移动。 3 CN 111577184 A 说　明　书 2/5 页 进一步的，所述直线驱动机构的输出部件与所述中心杆之间设有拉力测试装置。 优选地，所述直线驱动机构为气缸，或油缸，或直线电机。 进一步的，箱体上设有介质入口和介质出口。 与现有技术相比，本发明具有以下有益效果： 1，本发明方便压力实验舱在水平态、倾斜态与竖直态之间切换，可验证在垂直钻进、水 平钻进、倾斜钻进等情况下保压实验舱的保压性能以及中心杆、翻板阀、岩心筒等部件动作 的可靠性，便于验证设计方案的可行性与科学性，以便从结构上、材料上对该保真舱进行改 进； 2，本发明在驱动机构与中心杆之间设置拉力测试装置，可验证在不同拉力情况下保压 实验舱的密封效果； 3，本发明利用中间连接件来衔接保压实验舱的上端和下端，可避免在保压实验舱上钻 孔，防止对保压实验舱造成损害，因而能还原试验件的压力环境，使得测试结果更加真实， 利于提高实验的准确性。 附图说明 图1是未示出安装座时本发明位于水平态时的剖视图； 图2是未示出安装座时本发明位于竖直态时的剖视图； 图3是示出安装座时本发明位于水平态时的结构示意图； 图4是中心杆未提升时保压实验舱的结构示意图； 图5是图4中A处的局部放大图； 图6是中心杆提升至行程终点时保压实验舱的结构示意图； 图7是图6中B处的局部放大图； 图8是外筒拆成上下两部分时保压实验舱的示意图； 图9是中间连接件的结构示意图； 图10是实施例二中压力实验舱的结构简图。
