技术摘要：
本发明公开了一种室内清洁用具及其装配装置，包括用具壳，清洁液腔，开关组，手柄，混合杆，安装筒，用具握杆，清洁喷头，安装箱，清洁机构和装配座，所述混合杆与用具壳的上中部安装，且混合杆一部分位于清洁液腔内部；所述用具壳的下端通过螺栓安装有清洁喷头；所述  全部
背景技术：
清洁是近年新出现的一个名词，早期的时候被环保产业广泛定义，环保的概念从 可持续发展一直到清洁技术，清洁展现了它的多面，同时走进了大家的生活。清洁用具，从 狭义上来说，是指具有清洁功能的工具，主要用于室内地面和室内卫生的清洁。从广义上来 说，清洁用具是指一切运用于清洁作业的使用物品，主要包括：清洁设备、日常清洁工具和 辅助工具、清洁剂三大类。 随着时代的演变，清洁用品也随之变革，出现了越来越多功能齐全、使用便捷的清 洁用具。例如，除国内市场原有的清洁剂类，又引进了国外流行的去污粉等；清洁剂类，已经 演变分化出洗碗清洁剂、厕所清洁剂、地面清洁剂等等；拖把类，已经由简单墩布演变成拧 水拖把和甩干拖把；抹布类，也由普通棉质抹布演变成不同材质的吸灰型抹布。此外，出现 了越来越多的专门类清洁用品，使得清洁用品的种类更加的细化。 清洁用具的广泛更新与推广，也为人们日常室内清洁作业提供了很大的帮助，广 泛的受到人们的喜爱，成为了人们日常生活中必不可少的物品。但是现有一种室内清洁用 具及其装配装置依然存在着清洁方式比较单一，桌面清洁一种用具而地板清洁又是另外一 种用具，并不能够有效的做到一种用具实现多方式多用途的清洁从而导致整体适用效果不 好的问题；且清洁过程往往需要单独的碰洒清洁液之后再进行清洁并不能够实现碰洒清洁 液与转动清洁为一体的饿清洁方式导致清洁效率低，清洁效果不佳，不能最大限度的便于 人们日常的使用的问题；且整体不具备稳定可靠的装配装置导致用具整体不便于放置容易 受到外界环境的损坏从而降低其使用寿命的问题。
技术实现要素：

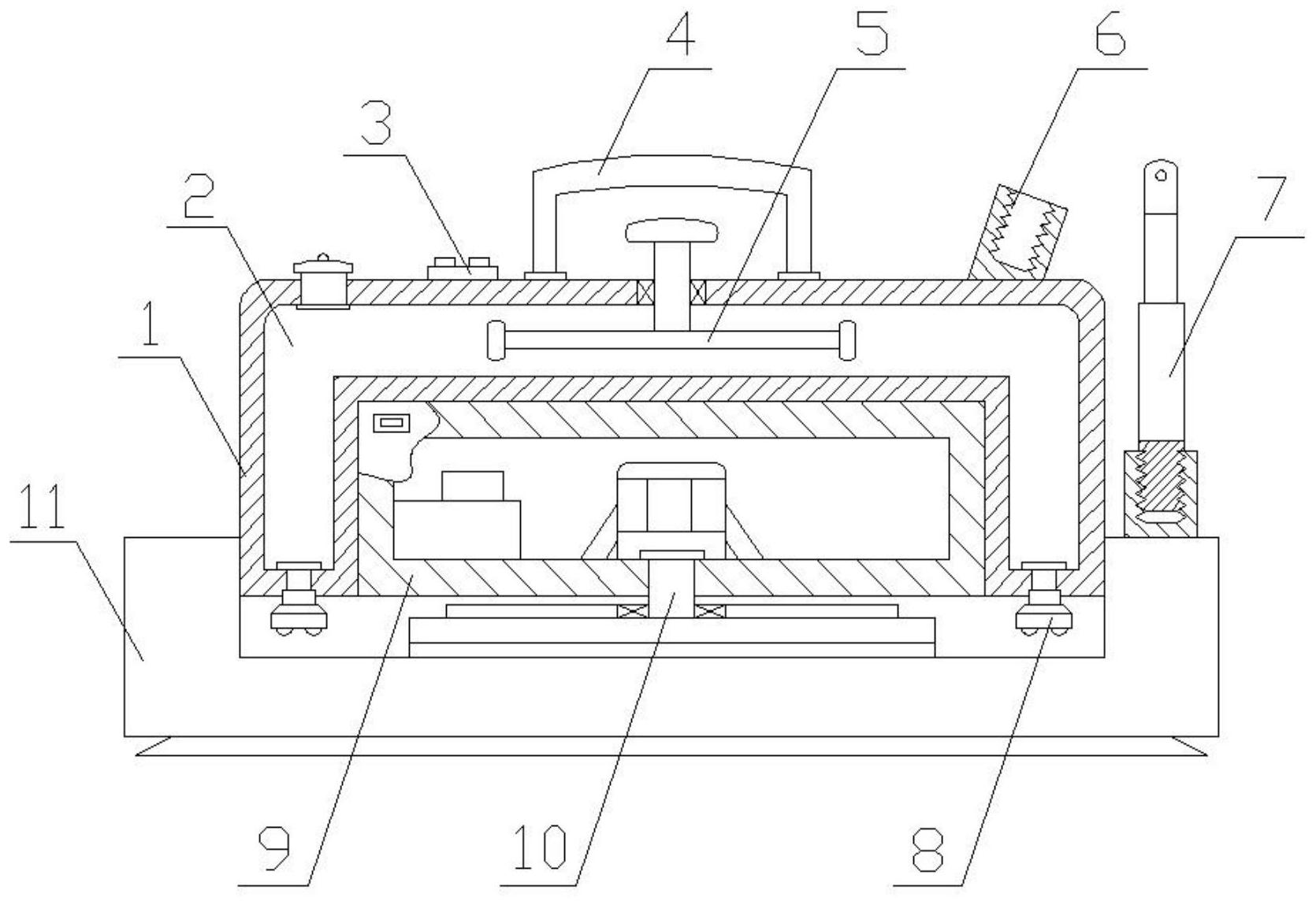

本发明的目的在于提供一种室内清洁用具及其装配装置，解决了现有一种室内清 洁用具及其装配装置并不能够有效的做到一种用具实现多方式多用途的清洁导致整体适 用效果不好，且不能够实现碰洒清洁液与转动清洁为一体的清洁方式，导致清洁效率低，清 洁效果不佳，整体不便于放置容易受到外界环境的损坏从而降低其使用寿命的问题。 为实现上述目的，本发明提供如下技术方案：包括用具壳，清洁液腔，开关组，手 柄，混合杆，安装筒，用具握杆，清洁喷头，安装箱，清洁机构和装配座，所述用具壳采用轻型 不锈钢材料制成的倒“U”状，其中用具壳内采用中空形式设有清洁液腔，且用具壳的侧上部 设有螺纹盖添加口，该螺纹盖添加口与清洁液腔相通，该清洁液腔充斥为市面上常规的家 用清洁液与清水混合液体；所述开关组通过螺栓安装在用具壳的外上侧部，且开关组的侧 部为手柄，该手柄通过螺栓与用具壳的外上中部固定；所述混合杆与用具壳的上中部安装， 且混合杆一部分位于清洁液腔内部；所述安装筒通过螺丝固定在用具壳的上外部另一侧， 其中用具壳的下端通过螺栓安装有清洁喷头，该清洁喷头与清洁液腔相通；所述用具握杆 4 CN 111543894 A 说　明　书 2/5 页 通过螺栓安装在装配座的侧上部，且用具握杆位于安装筒的侧部；所述安装箱通过螺丝固 定在用具壳的内侧壁之间，其中安装箱的下中部安装有清洁机构，且安装箱和用具壳的下 部卡接有装配座，该装配座的内上部与清洁机构的下端接触。 所述混合杆包括转动把手，传动杆，混合板和加强立板，所述转动把手位于用具壳 的上外部与手柄的下部之间并通过螺栓固定在传动杆的上端，其中传动杆通过轴承与用具 壳的上壁安装，且传动杆的下端位于清洁液腔内；所述混合板通过螺栓固定在传动杆的下 端并位于清洁液腔的内上部，且混合板的两侧端均通过螺丝固定有矩形状的加强立板。 所述用具握杆包括伸缩杆和放置筒，所述伸缩杆采用市面上常规的螺纹伸缩杆且 底端具有螺纹安装结构，该伸缩杆螺纹安装在放置筒内；所述放置筒通过螺丝固定在装配 座的侧上部，且放置筒内壁设有与伸缩杆底端配合安装的螺纹结构并与之对应安装；所述 安装筒采用倾斜方式固定在用具壳的上侧部，且安装筒内壁设有与放置筒一致的螺纹结 构，结构设计可以在人们需要站立对室内地板清洁时，便可以简单方便的将伸缩杆设置在 安装筒内。 所述清洁喷头设有两个其结构设置相同并分别安装在用具壳两侧部的下端，该清 洁喷头包括喷嘴和电磁阀；所述喷嘴通过螺丝与用具壳的下端安装，其中喷嘴通过接口与 清洁液腔内相通，且喷嘴与接口的部位安装有电磁阀，该喷嘴采用C13系的可电控喷头，电 磁阀采用C13系可电控喷头的对应电磁阀。 所述安装箱包括USB充电口，箱体，蓄电池和稳压模块，所述USB充电口设在箱体外 表面的侧上部，其中箱体的内部一底端通过螺栓安装有蓄电池，且箱体的内中部供清洁机 构的上部分安装；所述蓄电池采用型号为651525的可充电小型锂电池，且蓄电池的上部安 装有型号为TPS63020的稳压模块。 所述清洁机构包括小电机，转轴，清洁盘和清洁垫，所述小电机通过螺栓安装在箱 体的内中部，且小电机采用型号为SPG系列的小型小功率电机并安装有转轴；所述清洁盘通 过轴承安装在转轴的下端，且清洁盘的下部胶粘有市面常规海绵材料的清洁垫。 所述装配座的上部开设有与用具壳等宽的凹槽，此凹槽的内底部与清洁垫平行接 触，且装配座的底部通过螺栓固定有扁梯形状的橡胶垫。 所述USB充电口通过电源线与蓄电池的充电端相连，其中蓄电池的放电端通过电 源线与稳压模块的进端相接，该稳压模块的出端通过电源线与开关组相接；所述开关组采 用两个开关式的开关排，且开关组通过两组电源线分别与电磁阀和小电机相接。 与现有技术相比，本发明的有益效果如下： 1、本发明室内清洁用具及其装配装置，通过用具壳，清洁液腔和混合杆的设置实 现手动的对添加的清洁液和清水进行搅拌混合，使两者更加的充分均匀，从而提高液体的 清洁效果，满足后续清洁的条件，且手动操作的形式简单方便。 2、本发明室内清洁用具及其装配装置，通过安装筒和用具握杆的设置可以在人们 需要站立对室内地板清洁时，便可简单方便的将伸缩杆设置在安装筒内，从而使整体可以 进行杆式手持清洁的功能，同时取下后依旧可以进行手柄手持的清洁功能，满足了对室内 各种场所的清洁，提高用具整体的适用性。 3、本发明室内清洁用具及其装配装置，通过清洁喷头和清洁机构的设置可以有效 的将清洁液喷出，从而在清洁的过程中实现清洁液的实时喷洒，碰洒与转动清洁为一体的 5 CN 111543894 A 说　明　书 3/5 页 清洁方式，大幅度的提高了清洁的效果，降低了人们的劳动力，且清洁效果更加突出，效率 更高，满足室内清洁用具设计的要求。 4、本发明室内清洁用具及其装配装置，通过装配座的设置可以对清洁机构进行有 效的放置，防止外界环境对其造成损坏，便于整体的有效放置，且在不使用时提高整体的安 全性与使用寿命。 附图说明 图1为本发明室内清洁用具及其装配装置结构示意图； 图2为本发明图1中的混合杆结构示意图； 图3为本发明图1中的用具握杆结构示意图； 图4为本发明图1中的清洁喷头结构示意图； 图5为本发明图1中的安装箱结构示意图； 图6为本发明图1中的清洁机构结构示意图； 图7为本发明图1的工作原理结构示意图。 图中：1-用具壳，2-清洁液腔，3-开关组，4-手柄，5-混合杆，51-转动把手，52-传动 杆，53-混合板，54-加强立板，6-安装筒，7-用具握杆，71-伸缩杆，72-放置筒，8-清洁喷头， 81-喷嘴，82-电磁阀，9-安装箱，91-USB充电口，92-箱体，93-蓄电池，94-稳压模块，10-清洁 机构，101-小电机，102-转轴，103-清洁盘，104-清洁垫，11-装配座。
