技术摘要：
提供了一种黑色β‑锂辉石玻璃陶瓷。玻璃陶瓷包含β‑锂辉石作为主晶相和锌尖晶石作为次晶相。玻璃陶瓷表征为如下色坐标：L*为20.0至40.0；a*为‑1.0至0.5；以及b*为‑5.0至1.0。玻璃陶瓷可以经过离子交换。还提供了玻璃陶瓷的生产方法。

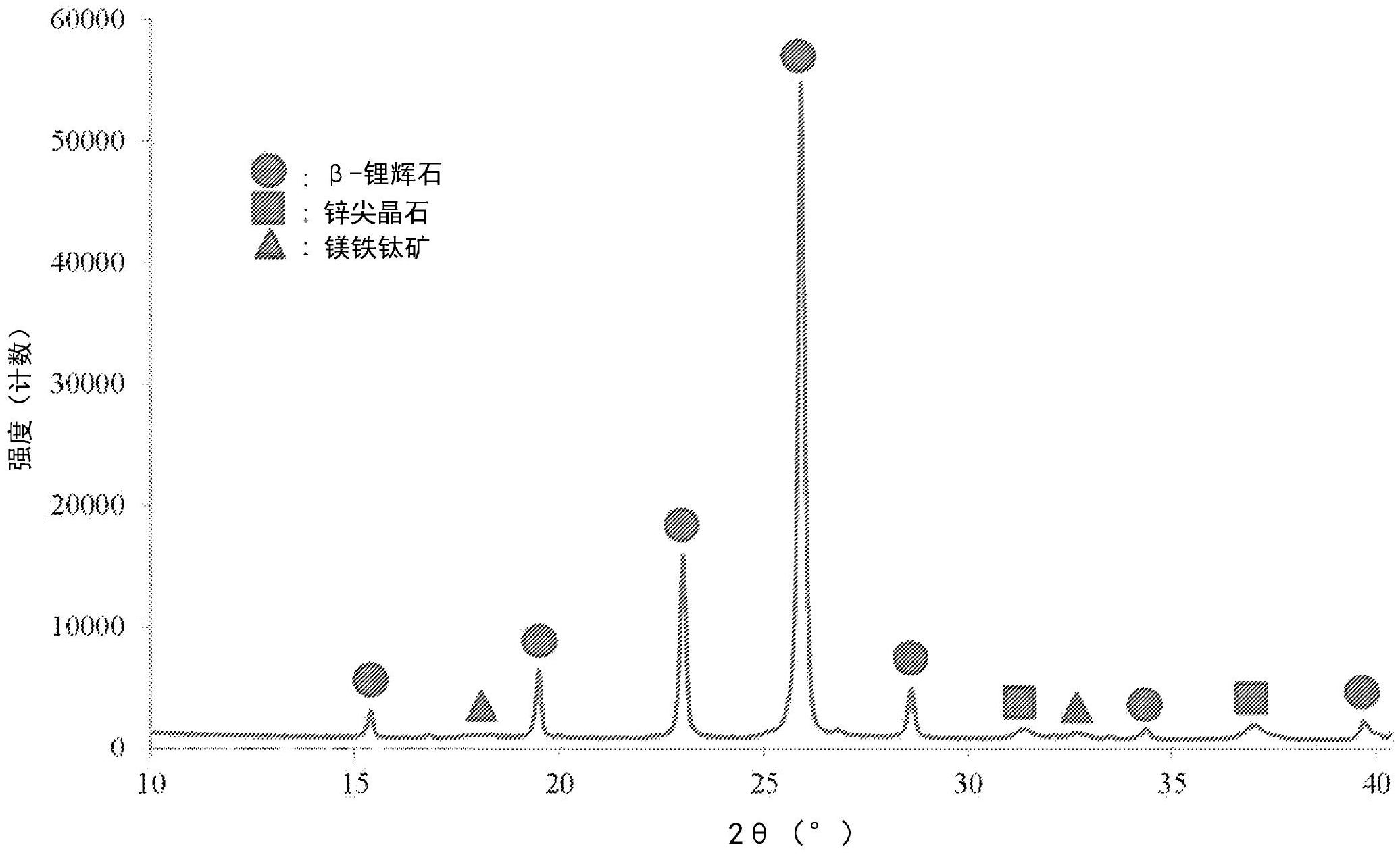

背景技术：
便携式电子装置(例如，智能手机、平板和可穿戴装置(例如，手表和健身追踪器)) 持续变得越来越小和越来越复杂。由此，常规用于此类便携式电子装置的至少一个外表面 上的材料也持续变得越来越复杂。例如，随着便携式电子装置变得越来越小和越来越薄从 而符合消费者需求，用于这些便携式电子装置的外壳也变得越来越小和越来越薄，导致对 于用于形成这些组件的材料更高的性能要求。 因此，为了用于便携式电子装置，存在对于展现出更高性能(例如，抗破坏性)和美 观外观的材料需求。
技术实现要素：
根据方面(1)，提供了一种玻璃陶瓷。玻璃陶瓷包含：β-锂辉石晶相作为主晶相；和 锌尖晶石晶相作为次晶相。玻璃陶瓷表征为如下色坐标：L*为20.0至40.0；a*为-1.0至0.5； 以及b*为-5.0至1.0。 根据方面(2)，提供了方面(1)的玻璃陶瓷，其还包含铁板钛矿作为次晶相。 根据方面 (3) ，提供了方面 (1)或 (2)的玻璃陶瓷 ，其还包含镁铁钛矿 (armalcolite)作为次晶相。 根据方面(4)，提供了方面(1)至(3)中任一项的玻璃陶瓷，其中，玻璃陶瓷在可见 光范围内的透射率小于或等于1％。 根据方面(5)，提供了方面(1)至(4)中任一项的玻璃陶瓷，其还包含：大于或等于 60重量％至小于或等于70重量％SiO2，大于或等于15重量％至小于或等于25重量％Al2O3， 大于或等于3重量％至小于或等于5重量％Li2O，大于或等于0重量％至小于或等于2重量％ Na2O，大于或等于0.5重量％至小于或等于3重量％MgO，大于或等于0.5重量％至小于或等 于4重量％ZnO，大于或等于2重量％至小于或等于6重量％TiO2，大于或等于0.1重量％至小 于或等于1.0重量％SnO2，大于或等于0.2重量％至小于或等于3.0重量％Fe2O3，以及大于或 等于0.1重量％至小于或等于2.0重量％Co3O4。 根据方面(6)，提供了方面(1)至(5)中任一项的玻璃陶瓷，其还包含大于或等于65 重量％至小于或等于67重量％SiO2。 7 CN 111615502 A 说　明　书 2/18 页 根据方面(7)，提供了方面(1)至(6)中任一项的玻璃陶瓷，其还包含小于或等于15 重量％Li2O。 根据方面(8)，提供了方面(1)至(7)中任一项的玻璃陶瓷，其还包含大于或等于0 重量％至小于或等于5重量％Na2O。 根据方面(9)，提供了方面(1)至(6)中任一项的玻璃陶瓷，其还包含大于0重量％ 至小于或等于1.5重量％Fe2O3。 根据方面(10)，提供了方面(1)至(9)中任一项的玻璃陶瓷，其中，玻璃陶瓷具有大 于或等于50重量％的结晶度。 根据方面(11)，提供了方面(1)至(10)中任一项的玻璃陶瓷，其中，β-锂辉石是仅 有的主晶相。 根据方面(12)，提供了方面(1)至(11)中任一项的玻璃陶瓷，其还包括大于或等于 0.1μm至小于或等于1.0μm的晶粒尺寸。 根据方面(13)，提供了方面(1)至(12)中任一项的玻璃陶瓷，其中，玻璃陶瓷经过 离子交换且包括从玻璃陶瓷的表面延伸进入到玻璃陶瓷中的压缩应力层。 根据方面(14)，提供了一种消费者电子产品。消费者电子产品包括：包含前表面、 背表面和侧表面的外壳；至少部分位于外壳内的电子组件，所述电子组件至少包括控制器、 存储器和显示器，所述显示器位于外壳的前表面或者与外壳的前表面相邻；以及布置在显 示器上方的覆盖玻璃。至少一部分的外壳包括方面(1)至(12)中任一项的玻璃陶瓷。 根据方面(15)，提供了一种消费者电子产品。消费者电子产品包括：包含前表面、 背表面和侧表面的外壳；至少部分位于外壳内的电子组件，所述电子组件至少包括控制器、 存储器和显示器，所述显示器位于外壳的前表面或者与外壳的前表面相邻；以及布置在显 示器上方的覆盖玻璃。至少一部分的外壳包括方面(13)的玻璃陶瓷。 根据方面(16)，提供了一种玻璃陶瓷。玻璃陶瓷包含：β-锂辉石作为主晶相；大于 或等于0.2重量％至小于或等于3.0重量％Fe2O3；以及大于或等于0.1重量％至小于或等于 2.0重量％Co3O4。玻璃陶瓷表征为如下色坐标：L*为20.0至40.0；a*为-1.0至0.5；以及b*为- 5.0至1.0。 根据方面(17)，提供了方面(16)的玻璃陶瓷，其还包含铁板钛矿作为次晶相。 根据方面(18)，提供了方面(16)或(17)的玻璃陶瓷，其还包含镁铁钛矿作为次晶 相。 根据方面(19)，提供了方面(16)至(18)中任一项的玻璃陶瓷，其还包含锌尖晶石 作为次晶相。 根据方面(20)，提供了方面(16)至(19)中任一项的玻璃陶瓷，其中，玻璃陶瓷在可 见光范围内的透射率小于或等于1％。 根据方面(21)，提供了方面(16)至(20)中任一项的玻璃陶瓷，其还包含：大于或等 于60重量％至小于或等于70重量％SiO2，大于或等于15重量％至小于或等于25重量％ Al2O3，大于或等于3重量％至小于或等于5重量％Li2O，大于或等于0重量％至小于或等于2 重量％Na2O，大于或等于0.5重量％至小于或等于3重量％MgO，大于或等于0.5重量％至小 于或等于4重量％ZnO，大于或等于2重量％至小于或等于6重量％TiO2，大于或等于0.1重 量％至小于或等于1.0重量％SnO2，大于或等于0.2重量％至小于或等于3.0重量％Fe2O3，以 8 CN 111615502 A 说　明　书 3/18 页 及大于或等于0.1重量％至小于或等于2.0重量％Co3O4。 根据方面(22)，提供了方面(16)至(21)中任一项的玻璃陶瓷，其还包含大于或等 于65重量％至小于或等于67重量％SiO2。 根据方面(23)，提供了方面(16)至(22)中任一项的玻璃陶瓷，其还包含小于或等 于15重量％Li2O。 根据方面(24)，提供了方面(16)至(23)中任一项的玻璃陶瓷，其还包含大于或等 于0重量％至小于或等于5重量％Na2O。 根据方面(25)，提供了方面(16)至(24)中任一项的玻璃陶瓷，其还包含大于或等 于0.2重量％至小于或等于1.5重量％Fe2O3。 根据方面(26)，提供了方面(16)至(25)中任一项的玻璃陶瓷，其中，玻璃陶瓷具有 大于或等于50重量％的结晶度。 根据方面(27)，提供了方面(16)至(26)中任一项的玻璃陶瓷，其中，β-锂辉石是仅 有的主晶相。 根据方面(28)，提供了方面(16)至(27)中任一项的玻璃陶瓷，其还包括大于或等 于0.1μm至小于或等于1.0μm的晶粒尺寸。 根据方面(29)，提供了方面(16)至(28)中任一项的玻璃陶瓷，其中，玻璃陶瓷经过 离子交换且包括从玻璃陶瓷的表面延伸进入到玻璃陶瓷中的压缩应力层。 根据方面(30)，提供了一种消费者电子产品。消费者电子产品包括：包含前表面、 背表面和侧表面的外壳；至少部分位于外壳内的电子组件，所述电子组件至少包括控制器、 存储器和显示器，所述显示器位于外壳的前表面或者与外壳的前表面相邻；以及布置在显 示器上方的覆盖玻璃。至少一部分的外壳包括方面(16)至(28)中任一项的玻璃陶瓷。 根据方面(31)，提供了一种消费者电子产品。消费者电子产品包括：包含前表面、 背表面和侧表面的外壳；至少部分位于外壳内的电子组件，所述电子组件至少包括控制器、 存储器和显示器，所述显示器位于外壳的前表面或者与外壳的前表面相邻；以及布置在显 示器上方的覆盖玻璃。至少一部分的外壳包括方面(29)的玻璃陶瓷。 根据方面(32)，提供了一种方法。方法包括：使得基于前体玻璃的制品成核以形成 基于成核玻璃的制品；使得基于成核玻璃的制品陶瓷化以形成玻璃陶瓷。玻璃陶瓷包含：β- 锂辉石晶相作为主晶相；和锌尖晶石晶相作为次晶相。玻璃陶瓷表征为如下色坐标：L*为 20.0至40.0；a*为-1.0至1.0；以及b*为-5.0至2.0。 根据方面(33)，提供了方面(32)的方法，其中，在大于或等于900℃至小于或等于 1100℃的温度进行陶瓷化。 根据方面(34)，提供了方面(32)或(33)的方法，其中，进行陶瓷化持续的时间段是 大于或等于0.25小时至小于或等于16小时。 根据方面(35)，提供了方面(32)至(34)中任一项的方法，其中，在大于或等于725 ℃至小于或等于850℃的温度进行成核。 根据方面(36)，提供了方面(32)至(35)中任一项的方法，其中，进行成核持续的时 间段是大于或等于0.5小时至小于或等于6小时。 根据方面(37)，提供了方面(32)至(36)中任一项的方法，其还包括对玻璃陶瓷进 行离子交换。 9 CN 111615502 A 说　明　书 4/18 页 根据方面(38)，提供了方面(32)至(37)中任一项的方法，其中，基于前体玻璃的制 品包含：大于或等于60重量％至小于或等于70重量％SiO2，大于或等于15重量％至小于或 等于25重量％Al2O3，大于或等于3重量％至小于或等于5重量％Li2O，大于或等于0重量％至 小于或等于2重量％Na2O，大于或等于0.5重量％至小于或等于3重量％MgO，大于或等于0.5 重量％至小于或等于4重量％ZnO，大于或等于2重量％至小于或等于6重量％TiO2，大于或 等于0.1重量％至小于或等于1.0重量％SnO2，大于或等于0.2重量％至小于或等于3.0重 量％Fe2O3，以及大于或等于0.1重量％至小于或等于2.0重量％Co3O4.。 根据方面(39)，提供了方面(32)至(38)中任一项的方法，其中，基于前体玻璃的制 品包含大于0重量％至小于或等于1.5重量％Fe2O3。 根据方面(40)，提供了一种方法。方法包括：使得基于前体玻璃的制品成核以形成 基于成核玻璃的制品；使得基于成核玻璃的制品陶瓷化以形成玻璃陶瓷。玻璃陶瓷包含：β- 锂辉石作为主晶相；大于或等于0.2重量％至小于或等于3.0重量％Fe2O3；以及大于或等于 0.1重量％至小于或等于2.0重量％Co3O4。玻璃陶瓷表征为如下色坐标：L*为20.0至40.0；a* 为-1.0至1.0；以及b*为-5.0至2.0。 根据方面(41)，提供了方面(40)的方法，其中，在大于或等于900℃至小于或等于 1100℃的温度进行陶瓷化。 根据方面(42)，提供了方面(40)或(41)的方法，其中，进行陶瓷化持续的时间段是 大于或等于0.25小时至小于或等于16小时。 根据方面(43)，提供了方面(40)至(42)中任一项的方法，其中，在大于或等于725 ℃至小于或等于850℃的温度进行成核。 根据方面(44)，提供了方面(40)至(43)中任一项的方法，其中，进行成核持续的时 间段是大于或等于0.5小时至小于或等于6小时。 根据方面(45)，提供了方面(40)至(44)中任一项的方法，其还包括对玻璃陶瓷进 行离子交换。 根据方面(46)，提供了方面(40)至(45)中任一项的方法，其中，基于前体玻璃的制 品包含：大于或等于60重量％至小于或等于70重量％SiO2，大于或等于15重量％至小于或 等于25重量％Al2O3，大于或等于3重量％至小于或等于5重量％Li2O，大于或等于0重量％至 小于或等于2重量％Na2O，大于或等于0.5重量％至小于或等于3重量％MgO，大于或等于0.5 重量％至小于或等于4重量％ZnO，大于或等于2重量％至小于或等于6重量％TiO2，大于或 等于0.1重量％至小于或等于1.0重量％SnO2，大于或等于0.2重量％至小于或等于3.0重 量％Fe2O3，以及大于或等于0.1重量％至小于或等于2.0重量％Co3O4.。 根据方面(47)，提供了方面(40)至(45)中任一项的方法，其中，基于前体玻璃的制 品包含大于或等于0.2重量％至小于或等于1.5重量％Fe2O3。 根据方面(48)，提供了一种玻璃。玻璃包含：大于或等于60重量％至小于或等于70 重量％SiO2，大于或等于15重量％至小于或等于25重量％Al2O3，大于或等于3重量％至小于 或等于5重量％Li2O，大于或等于0重量％至小于或等于2重量％Na2O，大于或等于0.5重量％ 至小于或等于3重量％MgO，大于或等于0.5重量％至小于或等于4重量％ZnO，大于或等于2 重量％至小于或等于6重量％TiO2，大于或等于0.1重量％至小于或等于1.0重量％SnO2，大 于或等于0.2重量％至小于或等于3.0重量％Fe2O3，以及大于或等于0.1重量％至小于或等 10 CN 111615502 A 说　明　书 5/18 页 于2.0重量％Co3O4。 根据方面(49)，提供了方面(48)的玻璃，其包含大于或等于0.2重量％至小于或等 于1.5重量％Fe2O3。 在以下的详细描述中给出了附加特征和优点，通过所作的描述，其中的部分特征 和优点对于本领域的技术人员而言是显而易见的，或者通过实施包括以下详细描述、权利 要求书以及附图在内的本文所描述的实施方式而被认识。 要理解的是，前述的一般性描述和下文的
