技术摘要：

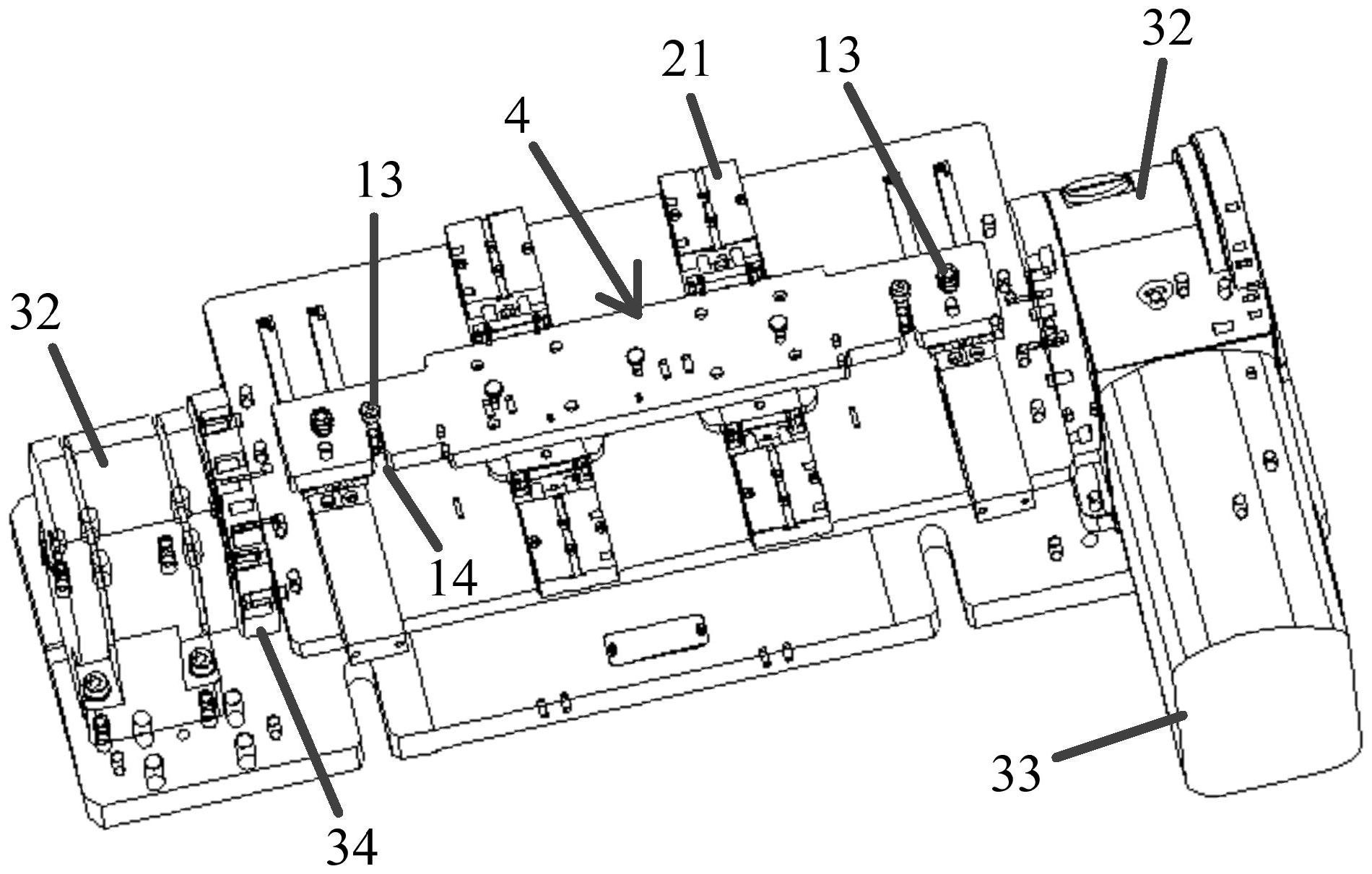

本发明涉及一种用于U型弯折板的定位夹具，包括：装夹治具，装夹治具其外轮廓边缘设置有供U型弯折板插入的卡接部；转动机构，与装夹治具相连以驱动装夹治具在同一水平面上转动，以转换装夹治具其正面和背面位置；压紧机构，包括分别设置在装夹治具其正面的第一压紧件，  全部
背景技术：
U型弯折板是指形状为U形的板状工件。由于U型弯折板被弯折成U形结构且采用注 塑成型的方式加工而成，U型弯折板其相对设置的一组弯折翅板具有尺寸偏差难以控制以 及容易发生变形的问题，特别是在上述弯折翅板上加工孔时难以通过定位面对U型弯折板 精准定位保证工件不会变形且保证加工效率。 为了保证在加工U型弯折板时工件的加工质量。在加工U型弯折板时工人常将弯折 翅板其相向设置的内侧表面作为定位基准面。在工人加工其中一个弯折翅板时，需要将该 弯折翅板的内侧面与加工台面紧密相贴合，从而通过弯折翅板的内侧表面对该弯折翅板定 位，从而实现该弯折翅板的加工。加工完成后，还需要人工将U型弯折板取出转换加工位置， 从而再对U型弯折板的另一弯折翅板进行加工。上述加工方式需要人工反复装夹工件，不但 加工速度慢且容易因工人的失误造成加工误差，故本领域人员急需一种夹具解决现有的手 工装夹所带来的问题。
技术实现要素：
因此，本发明提供一种用于U型弯折板的定位夹具，以现有技术中加工U型弯折板 时需要人工反复装夹工件从而加工工件的两个弯折翅板，不但加工速度慢且容易因工人的 失误造成加工误差的缺陷。为此，本发明提供：一种用于U型弯折板的定位夹具，包括： 装夹治具，所述装夹治具其外轮廓边缘设置有供U型弯折板插入的卡接部，所述卡 接部和所述U型弯折板之间具有沿所述装夹治具其厚度方向设置的滑动间隙； 转动机构，与所述装夹治具相连以驱动所述装夹治具在同一水平面上转动，以转 换所述装夹治具其正面和背面位置； 压紧机构，包括分别设置在所述装夹治具其正面的第一压紧件，以及设置在所述 装夹治具其背面的第二压紧件；所述第一压紧件和所述第二压紧件分别推动所述U型弯折 板的两个弯折翅板与所述装夹治具紧密贴合相连，且所述第一压紧件和所述第二压紧件上 分别设置有供加工设备处理所述U型弯折板的开孔。 所述第一压紧件包括：外层上压板、用于压紧所述U型弯折板的内层上压板，以及 第一偏压件；所述第一偏压件向所述内层上压板施加使其压紧所述U型弯折板的偏压力； 所述第二压紧件包括：下压板，以及设置在所述下压板上用于推动所述内层上压 板远离所述U型弯折板的顶杆。 所述第一偏压件为分别与所述外层上压板和所述内层上压板相连的弹性元件。 所述压紧机构还包括：第一驱动源，以及在所述第一驱动源驱动下往复运动的拉 杆；所述外层上压板上设置有供所述拉杆穿过的开口，所述拉杆端部还设置有与所述外层 上压板相对设置以驱动所述第一压紧件压紧所述U型弯折板的凸出部。 4 CN 111571711 A 说　明　书 2/7 页 所述压紧机构还包括：第二驱动源，以及在所述第二驱动源带动下推动所述下压 板压紧所述U型弯折板的斜切机构； 所述斜切机构包括：在所述第二驱动源驱动下往复运动的第一推杆、两端分别与 所述下压板和所述第一推杆传动相连的第二推杆，以及驱动所述第二推杆朝向远离所述下 压板方向运动的第二偏压件；所述第一推杆和所述第二推杆通过斜切面传动相连。 所述斜切机构还包括：用于容置所述第一推杆和所述第二推杆的壳体；所述第二 偏压件为弹性件，所述壳体和所述第二推杆上分别设置有凹槽，所述弹性件嵌装在两个所 述凹槽组成的容腔中。 所述下压板和/或所述内层上压板上设置有用于压紧所述弯折翅板的弹性垫。 用于U型弯折板的定位夹具，还包括：用于将所述U型弯折板移动至所述卡接部其 预设位置的定位装置； 所述定位装置包括：推动所述U型弯折板朝向所述装夹治具移动的侧部夹紧机构， 以及推动所述U型弯折板朝向所述卡接部端部移动的推动机构。 所述侧部夹紧机构包括第三驱动源，以及在所述第三驱动源驱动下与所述U型弯 折板相抵接的压块，所述压块分别与所述装夹治具和所述U型弯折板形状相适配。 所述推动机构包括设置在所述装夹治具其外轮廓上且与所述U型弯折板端部相对 设置的压紧件，以及驱动所述压紧件朝向所述U型弯折板端部运动的第三偏压件。 所述装夹治具上设置有用于容置所述推动机构的容腔，所述第三偏压件为一端与 所述容腔的腔壁相连且另一端与所述压紧件相连的弹性元件。 用于U型弯折板的定位夹具，还包括： 第一压紧件平移机构，其包括：第四驱动源，以及在所述第四驱动源驱动下往复运 动的驱动滑块；所述驱动滑块通过连杆与所述第一压紧件相连，以驱动所述第一压紧件平 行于所述装夹治具朝向远离或靠近该装夹治具方向移动。 所述连杆具有供所述第一压紧件朝向远离所述装夹治具方向滑动的滑动距离。 所述装夹治具设置在固定底板上； 所述转动机构包括：分别设置在所述固定底板两端的固定座，以及第五驱动源；所 述固定座上设置有与所述固定底板相连的转动盘，该转动盘在所述第五驱动源驱动下转 动。 本发明技术方案，具有如下优点： 1 .本发明提供的用于U型弯折板的定位夹具，包括：装夹治具，所述装夹治具其外 轮廓边缘设置有供U型弯折板插入的卡接部，所述卡接部和所述U型弯折板之间具有沿所述 装夹治具其厚度方向设置的滑动间隙；转动机构，与所述装夹治具相连以驱动所述装夹治 具在同一水平面上转动，以转换所述装夹治具其正面和背面位置；压紧机构，包括分别设置 在所述装夹治具其正面的第一压紧件，以及设置在所述装夹治具其背面的第二压紧件；所 述第一压紧件和所述第二压紧件分别推动所述U型弯折板的两个弯折翅板与所述装夹治具 紧密贴合相连，且所述第一压紧件和所述第二压紧件上分别设置有供加工设备处理所述U 型弯折板的开孔。本发明申请通过在装夹治具其正面和背面位置分别设置第一压紧件和第 二压紧件。在对位于装夹治具其正面的弯折翅板加工时，第一压紧件压紧弯折翅板从而使 该侧弯折翅板与装夹治具的卡接部紧密贴合；在加工完成位于该侧装夹治具的弯折翅板 5 CN 111571711 A 说　明　书 3/7 页 后，通过转动机构驱动装夹治具转动至背面位置。再通过第二压紧件压紧还未被加工的另 一弯折翅板，使该弯折翅板与卡接部紧密贴合，从而加工该侧的弯折翅板。上述可以转动的 装夹治具可以自动转换U型弯折板两侧的弯折翅板位置，从而分别通过第一压紧件和第二 压紧件分别压紧两个弯折翅板，从而使弯折翅板其相向设置的内侧表面作为定位基准面以 保证加工精度，并且也省去了工人加工两个弯折翅板时需要反复对U型弯折板装夹的难度， 提高了工件其加工速度且由于无需反复装夹也不容易产生加工误差。 2.本发明提供的用于U型弯折板的定位夹具，所述第一压紧件包括：外层上压板、 用于压紧所述U型弯折板的内层上压板，以及第一偏压件；所述第一偏压件向所述内层上压 板施加使其压紧所述U型弯折板的偏压力；所述第二压紧件包括：下压板，以及设置在所述 下压板上用于推动所述内层上压板远离所述U型弯折板的顶杆。本申请通过内层上压板压 紧U型弯折板，由于外层上压板受驱动地朝向U型弯折板移动从而通过内层上压板压紧U型 弯折板。当装夹治具转动至背面位置时，下压板朝向U型弯折板移动从而通过设置在其上的 顶杆推动所述内层上压板远离所述U型弯折板，以使U型弯折板其未被加工的弯折翅板与装 夹治具紧密贴合定位。通过上述结构可以实现U型弯折板在装夹治具厚度方向滑动，从而使 U型弯折板的两个弯折翅板依次与装夹治具紧密贴合定位。 3.本发明提供的用于U型弯折板的定位夹具，所述压紧机构还包括：第一驱动源， 以及在所述第一驱动源驱动下往复运动的拉杆；所述外层上压板上设置有供所述拉杆穿过 的开口，所述拉杆端部还设置有与所述外层上压板相对设置以驱动所述第一压紧件压紧所 述U型弯折板的凸出部。通过上述受驱动的拉杆可以有效地拉动外层上压板朝向U型弯折板 移动，从而通过内层上压板压紧U型弯折板。 4.本发明提供的用于U型弯折板的定位夹具，所述压紧机构还包括：第二驱动源， 以及在所述第二驱动源带动下推动所述下压板压紧所述U型弯折板的斜切机构；所述斜切 机构包括：在所述第二驱动源驱动下往复运动的第一推杆、两端分别与所述下压板和所述 第一推杆传动相连的第二推杆，以及驱动所述第二推杆朝向远离所述下压板方向运动的第 二偏压件；所述第一推杆和所述第二推杆通过斜切面传动相连。本发明通过上述斜切机构 驱动推动所述下压板压紧所述U型弯折板，上述斜切机构可以将第一推杆的水平运动转化 为第二推杆的竖向运动，从而有效地推动下压板。并且，所述第一推杆和所述第二推杆通过 斜切面传动相连，还具有驱动力大且结构简单容易维护的优点。 5.本发明提供的用于U型弯折板的定位夹具，所述斜切机构还包括：用于容置所述 第一推杆和所述第二推杆的壳体；所述第二偏压件为弹性件，所述壳体和所述第二推杆上 分别设置有凹槽，所述弹性件嵌装在两个所述凹槽组成的容腔中。通过上述弹性件可以保 证第一推杆和第二推杆紧密贴合，保证斜切机构可以有效地推动下压板压紧所述U型弯折 板。 6.本发明提供的用于U型弯折板的定位夹具，还包括：用于将所述U型弯折板移动 至所述卡接部其预设位置的定位装置；所述定位装置包括：推动所述U型弯折板朝向所述装 夹治具移动的侧部夹紧机构，以及推动所述U型弯折板朝向所述卡接部端部移动的推动机 构。分别通过上述侧部夹紧机构和推动机构可以将U型弯折板移动至预设位置，从而保证U 型弯折板其弯折翅板精准移动至指定加工位置，使本发明提供的定位夹具的定位精度提 高。 6 CN 111571711 A 说　明　书 4/7 页 7.本发明提供的用于U型弯折板的定位夹具，所述推动机构包括设置在所述装夹 治具其外轮廓上且与所述U型弯折板端部相对设置的压紧件，以及驱动所述压紧件朝向所 述U型弯折板端部运动的第三偏压件。所述装夹治具上设置有用于容置所述推动机构的容 腔，所述第三偏压件为一端与所述容腔的腔壁相连且另一端与所述压紧件相连的弹性元 件。通过在夹治具的外轮廓上设置与U型弯折板相对应的压紧件，该压紧件一端与U型弯折 板的端部相对应，另一端与弹性元件相连，且该弹性元件与装夹治具。当操作人员将U型弯 折板安装在装夹治具上后，上述压紧件在弹性元件作用下可以将U型弯折板沿装夹治具长 度方向推动至指定位置，以方便U型弯折板的加工。 8.本发明提供的用于U型弯折板的定位夹具，还包括：第一压紧件平移机构，其包 括：第四驱动源，以及在所述第四驱动源驱动下往复运动的驱动滑块；所述驱动滑块通过连 杆与所述第一压紧件相连，以驱动所述第一压紧件平行于所述装夹治具朝向远离或靠近该 装夹治具方向移动。通过上述第一压紧件平移机构可以有效地驱动第一压紧件移动至远离 装夹治具的位置，使第一压紧件与装夹治具二者不再相对设置，第一压紧件不再遮挡装夹 治具，从而方便操作人员将U型弯折板安装在装夹治具上，以提高工件的生产效率。 9.本发明提供的用于U型弯折板的定位夹具，所述连杆具有供所述第一压紧件朝 向远离所述装夹治具方向滑动的滑动距离。该连杆用于驱动第一压紧件平行于所述装夹治 具方向滑动的。由于在上述连杆上设置一段用于供第一压紧件朝向远离所述装夹治具方向 滑动的滑动距离，从而使第四偏压件可以拉动第一压紧件沿垂直于装夹治具方向远离所述 装夹治具移动。上述第四偏压件为套置在连杆上，且分别与所述第一压紧件和所述驱动滑 块相连的弹簧。通过上述具有弹簧的连杆可以在第一压紧件平移机构驱动第一压紧件沿水 平方向滑动的同时，驱动第一压紧件沿竖直方向移动至远离装夹治具的位置。从而使第一 压紧件在水平方向和竖直方向移动至远离装夹治具的位置，避免第一压紧件阻挡装夹治 具，方便操作人员装卸U型弯折板。 附图说明 为了更清楚地说明本发明
