技术摘要：
本发明公开了一种散装水泥无线料位仪,包括支撑支架；所述支撑支架包括管体，所述管体两侧正对分别固定有杆体；所述管体两端分别固定有前仓体和后仓体；所述前仓体和后仓体顶部通过盖板封闭；所述前仓体内侧固定有电路板，所述后仓体内侧固定有陀螺仪传感器和蓄电池；所  全部
背景技术：
散装水泥是指水泥从工厂生产出来之后，直接运输到用户手中，或者经过中转站 再运到用户手中，其不使用纸袋或其他任何材料的小包装，只使用专用运输工具，如专用 车、船或集装箱、集装袋，并且以水泥的自然状态进行储存；现有的散装水泥装车到专用车 时，需要通过散装水泥自动装车系统，完成将水泥送入到车内；但现有技术中，散装自动装 车系统当料位装满时，不能可靠自动停车，水泥物料很容易仰出来，粉尘到处飞扬严重污染 环境，不符合生产装车要求。
技术实现要素：

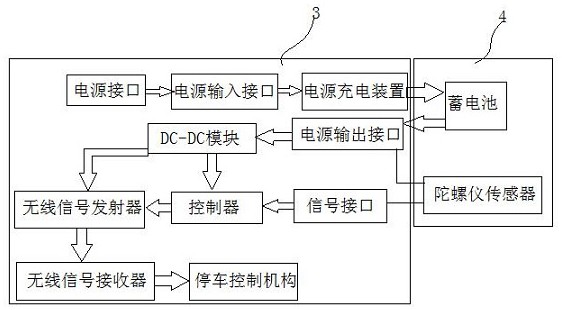

为解决上述问题，本发明提出了一种散装水泥无线料位仪，可实现散装系统在装 车室物料装满后能可靠自动停车，避免仰料情况，达到生产现场使用要求。 本发明的散装水泥无线料位仪，将支架安装于落料点边侧，陀螺仪传感器将双轴 倾角数据送至控制器，通过控制器进行判断，倾角是否达到预设值，达到后，通过无线信号 发射器向无线信号接收器发送停机信号，无线信号接收器接收信号，并给停车控制机构停 车信号，从而物料装满后，能可靠自动停车可靠自动停车；包括支撑支架；所述支撑支架包 括管体，所述管体两侧正对分别固定有杆体；所述管体两端分别固定有前仓体和后仓体；所 述前仓体和后仓体顶部通过盖板封闭；所述前仓体内侧固定有电路板，所述后仓体内侧固 定有陀螺仪传感器和蓄电池；所述陀螺仪传感器和蓄电池分别电连接到电路板的电源输出 接口和信号接口；所述电路板上设置有与前仓体上的电源接口电连接的电源输入接口；所 述电源输入接口通过电源充电装置电连接到蓄电池；所述电源输出接口分别电连接陀螺仪 传感器和DC-DC模块；所述DC-DC模块电连接电路板上无线信号发射器；所述无线信号发射 器与无线信号接收器通信，所述无线信号接收器与停车控制机构电连接；所述信号接口与 无线信号发射器通信连接；外部适配器将12V直流电源从电源接口送入，电源接口将信号送 至电源输入接口，电源输入接口通过保险丝和电源充电装置给蓄电池充电，蓄电池通过电 源输出接口放电，电源输出接口直接将12V电源给陀螺仪传感器供电，同时将12V电源降压 稳压到无线信号发射器供电电压，给无线信号发射器供电。 作为优选，所述DC-DC模块还电连接控制器；所述信号接口和无线信号发射器通过 控制器通信连接。 作为优选，所述陀螺仪传感器采用型号为CQ-100的倾角传感器模组；所述无线信 号发射器与无线信号接收器采用相互通信的HD-M805高速率低功耗高性能无线模块。 本发明与现有技术相比较，本发明的散装水泥无线料位仪，可实现散装系统在装 车室物料装满后能可靠自动停车，避免仰料情况，达到生产现场使用要求。 3 CN 111606064 A 说　明　书 2/3 页 附图说明 图1是本发明的整体结构示意图。 图2是本发明的电路模块连接示意图。
