技术摘要：
本发明涉及一种拖把，尤其涉及一种可烘干的拖把。要解决的技术问题为：提供一种在地面拖洗完毕后，可以将地面烘干的可烘干的拖把。本发明的技术方案为：一种可烘干的拖把，包括有底座、第一滚轮、传动带、第一转轴、海绵块、第二滚轮、框体、支撑轮等；底座前侧右部下  全部
背景技术：
拖把在生活中经常需要使用，使用拖把可以将地面拖洗干净，在拖洗地面之前，我 们需要将拖把粘上水，然后再对地面进行拖洗，在拖洗地面时，地面上会残留一定量的水， 如此在地面拖洗干净之后，地面就会变得更加的光滑，人走在地面上，就容易滑倒，并且地 面上有水，会导致地面变脏的速度变的更快，影响拖洗效果，因此就还需要将地面擦干，这 又是一项比较麻烦的工作。
技术实现要素：

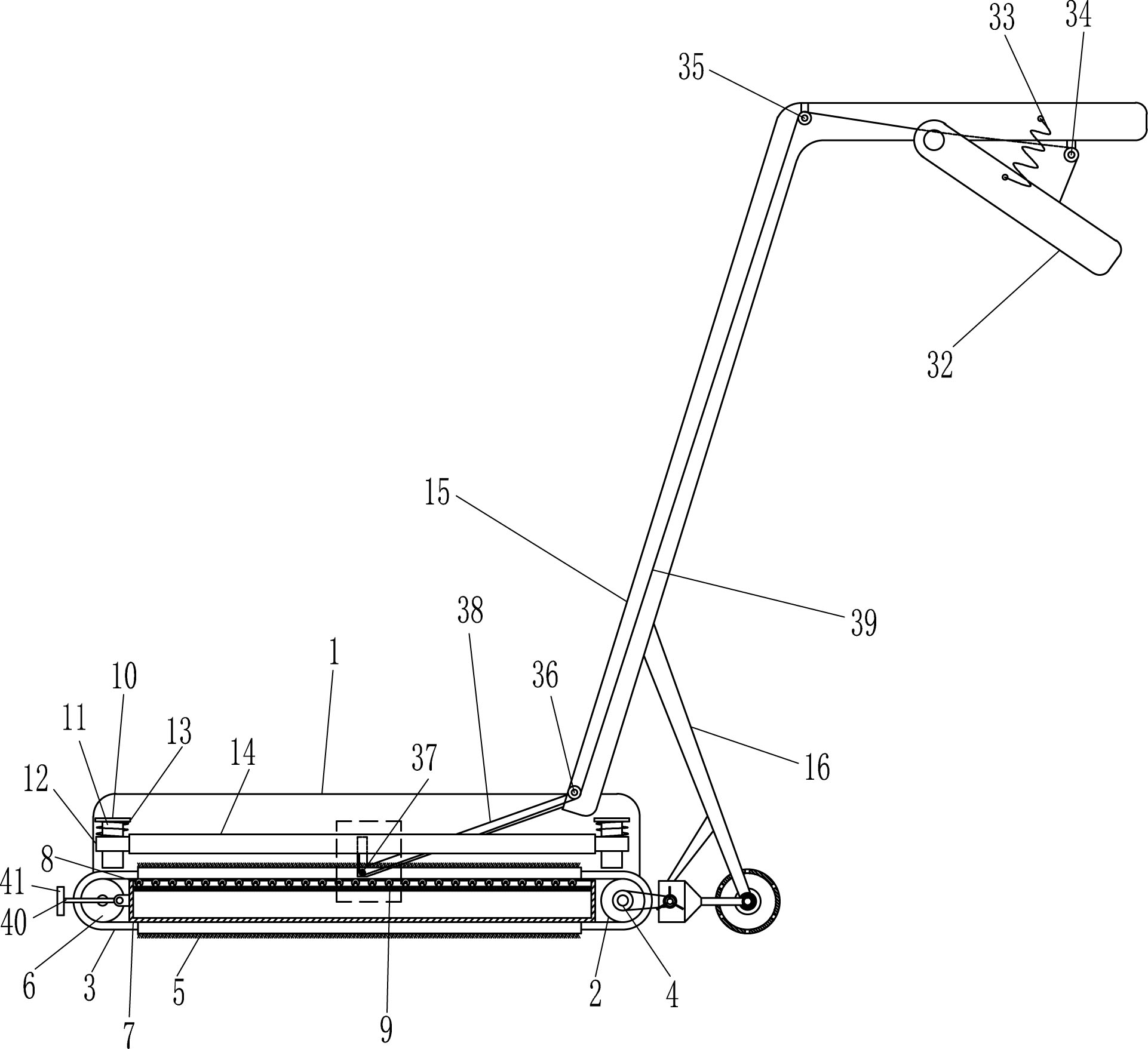

为了克服现在的拖把拖洗完毕后，地面上会残留水分，容易使人滑倒和二次变脏 的缺点，要解决的技术问题为：提供一种在地面拖洗完毕后，可以将地面烘干的可烘干的拖 把。 本发明的技术方案为：一种可烘干的拖把，包括有底座、第一滚轮、传动带、第一转 轴、海绵块、第二滚轮、框体、支撑轮、网板、安装块、滑杆、滑块、第一弹簧、压板、L形杆、凹形 支杆、大皮带轮、连接板、小皮带轮、平皮带、第二转轴、叶片、集风罩、空心转轴、加热管、轴 承座、滚筒、通气管和连接管，底座前侧右部下方转动式设有第一滚轮，底座前侧左部下方 转动式设有第二滚轮，第二滚轮和第一滚轮之间绕有传动带，传动带顶部和底部均设有海 绵块，底座前侧下部中间设有框体，框体位于上下两方的海绵块之间，框体内上部横向设有 网板，网板顶部均匀设有支撑轮，底座前侧左右两方上部均设有滑杆，滑杆顶部均设有安装 块，滑杆上滑动式设有滑块，滑块与安装块底部之间连接有第一弹簧，左右两侧的滑块之间 连接有压板，底座前侧右上方设有L形杆，L形杆的右侧下部设有凹形支杆，凹形支杆底部连 接有空心转轴，空心转轴前后两部均设有轴承座，轴承座的外侧连接有滚筒，空心转轴上开 有第一通孔，滚筒上开有第二通孔，空心转轴内装有加热管，第一滚轮前侧设有第一转轴， 凹形支杆的左侧下部设有连接板，连接板底部连接有集风罩，集风罩内前后两壁之间转动 式连接有第二转轴，第二转轴前部设有小皮带轮，第一转轴的前部设有大皮带轮，小皮带轮 和大皮带轮之间绕有平皮带，第二转轴上均匀间隔设有3个叶片，空心转轴前侧设有连接 管，连接管与集风罩右侧之间连接有通气管。 在其中一个实施例中，还包括有摆动杆、第二弹簧、第一滑轮、第二滑轮、第三滑 轮、第四滑轮和拉线，L形杆右部转动式设有摆动杆，摆动杆与L形杆底部之间连接有第二弹 簧，L形杆的底部右侧设有第一滑轮，L形杆前侧上部设有第二滑轮，L形杆前侧下部设有第 三滑轮，底座前侧右部开有7形槽，7形槽内左部设有第四滑轮，压板的底部中心连接有拉 线，拉线依次绕过第四滑轮、第三滑轮、第二滑轮与第一滑轮，拉线末端连接在摆动杆上。 在其中一个实施例中，还包括有旋转杆和垫板，框体左侧前部转动式设有旋转杆， 旋转杆位于第二滚轮前方，旋转杆左端连接有垫板。 3 CN 111603106 A 说　明　书 2/4 页 有益效果：本发明通过转动的海绵块对地面进行拖洗，在海绵块上有太多的水时， 只需要向下掰动摆动杆即可通过压板将海绵块上多余的水压出，操作方便简单，同时在海 绵块将地面拖洗干净之后，通过加热管将周边的空气进行加热，然后通过第二通孔吹在地 面上，可以对地面进行吹干，并且在加热的过程中，叶片可以转动加快滚筒内空气的流动， 加快了拖洗后地面的吹干。 附图说明 图1为本发明的主视结构示意图。 图2为本发明的第一种部分主视结构示意图。 图3为本发明的第二种部分主视结构示意图。 图中标记为：1…底座，2…第一滚轮，3…传动带，4…第一转轴，5…海绵块，6…第 二滚轮，7…框体，8…支撑轮，9…网板，10…安装块，11…滑杆，12…滑块，13…第一弹簧， 14…压板，15…L形杆，16…凹形支杆，17…大皮带轮，18…连接板，19…小皮带轮，20…平皮 带，21…第二转轴，22…叶片，23…集风罩，24…空心转轴，25…第一通孔，26…加热管，27… 轴承座，28…滚筒，29…第二通孔，30…通气管，31…连接管，32…摆动杆，33…第二弹簧， 34…第一滑轮，35…第二滑轮，36…第三滑轮，37…第四滑轮，38…7形槽，39…拉线，40…旋 转杆，41…垫板。
