技术摘要：

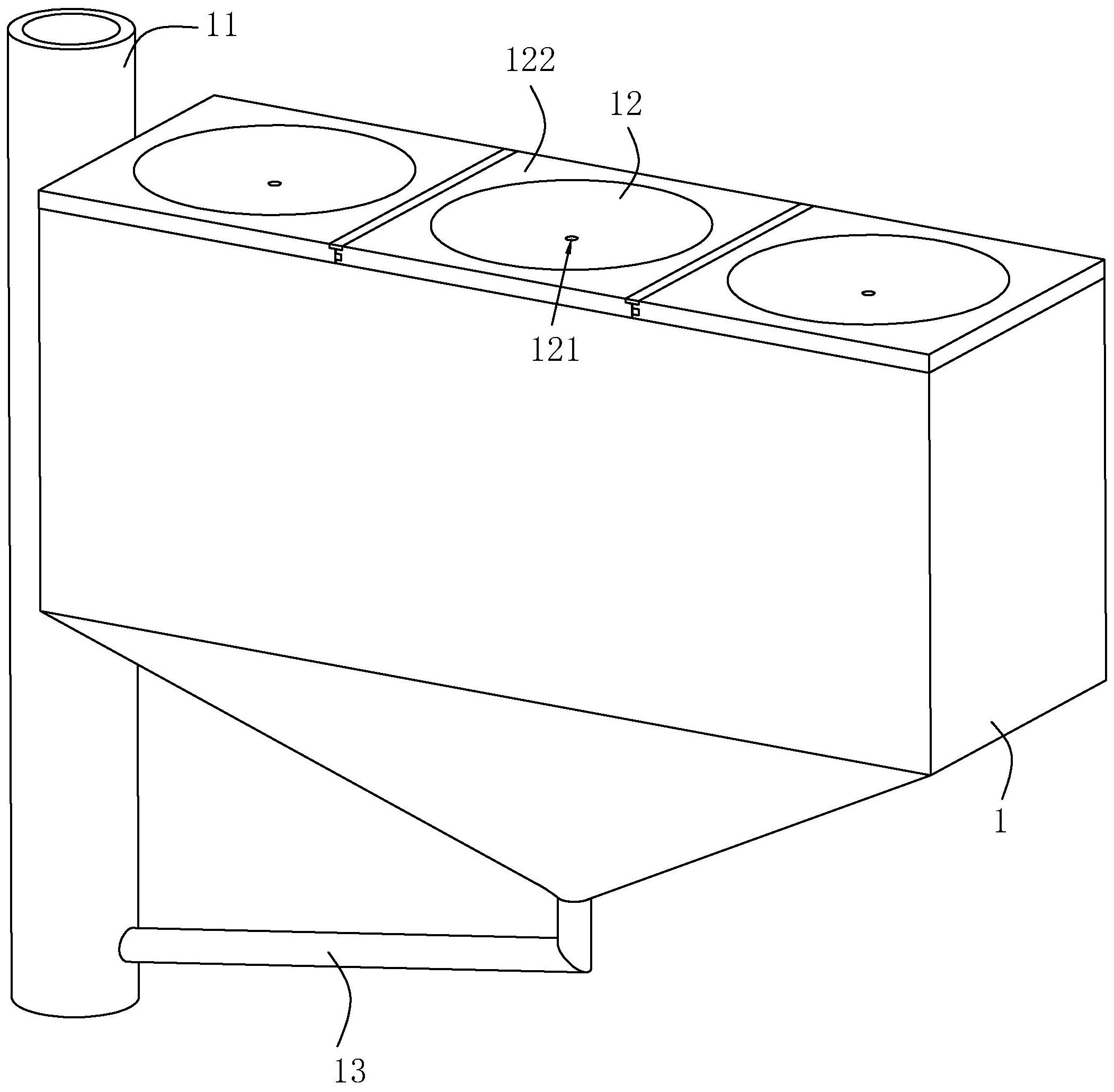

本发明涉及一种室内下沉式卫生间防积水结构，属于建筑装修技术领域，包括下沉至楼面内的结构层，结构层的一侧设置有排水管，结构层上固定设置有多个防水板，防水板整体呈凹面设置，凹面的防水板的最低位置处开设有漏水孔，漏水孔位于防水板的中心位置处设置，结构层的  全部
背景技术：
下沉式卫生间指在主体建造时将卫生间结构层局部或整体下沉离相应楼面一定 高度(一般40cm)，以使卫生间的水平排水管道埋入其中，然后用轻质材料回填，结构构面只 须设一个洞口作排水立管通过使用。排水立管可靠墙角设置，业主装饰时可用外用弧形隔 板遮住。 授权公告号为CN201778366U的中国专利公开了一种下沉式卫生间防漏系统，它包 括卫生间结构层、回填层、排水管，卫生间结构层上设有找平层，找平层设置为凹面；排水管 上设有泄水孔，泄水孔设于找平层凹面最低处。该发明通过找平层的凹面，引导卫生间回填 层的积水流向泄水孔，通过排水管实现自排水。避免了卫生间回填层的积水隐患，实现了积 水的自排，解决了卫生间漏水问题。 上述中的现有技术方案存在以下缺陷：当回填层上有积水时，积水会渗入至回填 层内流动至找平层的位置，从而通过泄水孔进入至排水管内排出，但是回填层在长期渗水 的同时会造成回填层出现下沉，导致卫生间内的整个地面出现凹陷。
技术实现要素：
针对现有技术存在的不足，本发明的目的是提供一种减小卫生间地面出现下沉现 象的室内下沉式卫生间防积水结构。 本发明的上述发明目的是通过以下技术方案得以实现的： 一种室内下沉式卫生间防积水结构，包括下沉至楼面内的结构层，所述结构层的一侧 设置有排水管，所述结构层上固定设置有多个用于将结构层的开口封闭的防水板，多个所 述防水板位于同一条直线上，所述防水板整体呈凹面设置，凹面的防水板的最低位置处开 设有漏水孔，所述漏水孔位于防水板的中心位置处设置，所述结构层的底壁呈凹面设置，凹 面的结构层的最低位置处设置有第一出水管，所述第一出水管远离结构层的端部与排水管 呈相互连通设置。 通过采用上述技术方案，卫生间在使用时防水板上的水可沿着凹面的防水板流动 至漏水孔所在的位置，通过漏水孔流动至凹面的结构层底壁上，顺着凹面的结构层底壁流 动至第一出水管内，顺着第一出水管进入至排水管内排出，并且通过防水板上渗透的一小 部分水同样可直接流动至结构层的底壁上，从而进入至排水管内，防止卫生间的地面出现 下沉凹陷的现象。 本发明在一较佳示例中可以进一步配置为：每个所述防水板上沿防水板的周向边 缘均环向设置有水平板，所述水平板与防水板呈一体设置，所述水平板的边缘用于与结构 层的开口所在的面抵接，相邻的所述水平板之间设置有密封条，相邻的所述水平板背离结 构层底壁的面上且位于相互靠近的边缘均开设有槽体，所述密封条用于同时固定连接至相 4 CN 111593794 A 说　明　书 2/6 页 邻的水平板的槽体内。 通过采用上述技术方案，水平板的设置减小了与结构层开口所在的平面之间的间 隙，从而提高了对防水板的固定效果，并且方便对防水板安装；密封条的设置可对相邻的水 平板之间的间隙起到密封的效果，并且可带动多个水平板和多个防水板成为一个整体，从 而提高了整个防水板和水平板的强度；水平板的设置可使得防水板可拆卸连接至结构层 上，方便对防水板安装。 本发明在一较佳示例中可以进一步配置为：相邻的所述相邻的所述水平板相对的 面上分别设置有相互配合的插槽和插条，所述插槽和插条均沿水平板边缘的长度方向设 置。 通过采用上述技术方案，插槽和插条的设置进一步提高了相邻的水平板之间的密 封性，并且可进一步带动多个防水板和水平板成为一个整体，从而进一步提高了整个水平 板和防水板的强度。 本发明在一较佳示例中可以进一步配置为：所述结构层内横跨有支撑板，所述支 撑板可拆卸连接至所述结构层内，所述支撑板上均匀开设有多个出水孔，每个所述水平板 的四角与支撑板之间均设置有支撑杆，所述支撑杆的一端固定连接至支撑板上，另一端可 拆卸连接至水平板上。 通过采用上述技术方案，支撑板和支撑杆的设置可对每个水平板起到支撑的效 果，从而进一步提高了防水板和水平板的强度，防止卫生间在长期使用后导致水平板和防 水板出现凹陷坍塌的现象；将水平板可拆卸连接至支撑杆的端部，方便对水平板和防水板 安装和拆卸，将支撑板可拆卸连接至结构层内，方便对支撑板安装和拆卸。 本发明在一较佳示例中可以进一步配置为：所述水平板上且位于每个支撑杆所在 的端部均固定设置有套筒，所述套筒用于供支撑杆远离支撑板的端部插入，所述套筒上设 置有用于将支撑杆固定至套筒内的固定件。 通过采用上述技术方案，套筒的设置方便将水平板安装至支撑杆的端部，安装方 式方便简单；固定件的设置可将支撑杆固定至套筒内，防止防水板带动套筒与支撑杆脱离， 进一步提高了防水板和水平板的强度。 本发明在一较佳示例中可以进一步配置为：所述固定件包括穿设且滑动连接于套 筒上的移动杆，所述移动杆远离支撑杆的端部垂直于移动杆设置有移动板，所述移动板与 套筒之间设置有弹簧，所述弹簧的一端固定连接至移动板上，另一端固定连接至套筒上，所 述支撑杆远离支撑板的端部开设有用于供移动杆的端部插入的插接孔。 通过采用上述技术方案，当支撑杆插入至套筒内时，支撑杆可带动移动杆朝向套 筒外移动，此时支撑杆可带动弹簧被拉动至拉伸状态，当支撑杆带动插接孔与移动杆相对 时，此时移动杆抵抗弹簧的弹力插接至插接孔内，移动杆和插接孔对支撑杆位于套筒内的 移动起到了组织的效果，防止支撑杆与套筒之间脱离，进一步提高了对水平板和防水板的 固定效果，间接提高了水平板和防水板的强度。 本发明在一较佳示例中可以进一步配置为：所述结构层的侧壁上沿结构层的周向 位置环向设置有凸缘，所述凸缘与结构层呈一体设置，所述凸缘位于支撑板下方且用于供 支撑板抵接。 通过采用上述技术方案，当需要对支撑板安装时，将支撑板置于结构层内带动支 5 CN 111593794 A 说　明　书 3/6 页 撑板与凸缘抵接即可完成对支撑板的安装固定，固定方式方便简单，提高了安装人员的安 装效率。 本发明在一较佳示例中可以进一步配置为：所述凸缘背离结构层底壁的面上沿凸 缘的周向位置开设有连接槽，所述支撑板朝向凸缘的面上沿支撑板的周向边缘设置有用于 插接至连接槽内的连接条，所述支撑板通过连接槽和连接条可拆卸连接至凸缘上。 通过采用上述技术方案，当将支撑板抵接至凸缘上时，支撑板可带动连接条插接 至连接槽内，连接条和连接槽可对支撑板起到导向和定位的效果，从而进一步提高了对支 撑板的安装效果。 本发明在一较佳示例中可以进一步配置为：所述防水板朝向结构层底壁的面上且 位于漏水孔所在的位置设置有第二出水管，多个所述第二出水管远离防水板的端部倾斜设 置有第三出水管，每个所述第二出水管均与第三出水管呈连通设置，所述第三出水管的最 高端呈封闭设置，所述第三出水管穿设于结构层上，所述第三出水管的最低端与排水管呈 相互连通设置。 通过采用上述技术方案，防水板和水平板上渗透的水可通过结构层底壁上的第一 出水管流动至排水管内，而使用漏水孔时产生的废水可通过第二出水管汇集至第三出水管 内，通过第三出水管流动至排水管内，从而防止结构层的底壁上长期流动废水对结构层造 成破坏，提高了整个防积水结构的使用效果。 本发明在一较佳示例中可以进一步配置为：每个所述第二出水管与第三出水管之 间均采用法兰连接。 通过采用上述技术方案，采用法兰连接的方式对第二出水管和第三出水管安装固 定，从而方便对水平板和防水板安装拆卸，符合实际安装应用。 综上所述，本发明包括以下至少一种有益技术效果： 1.防水板和水平板上的渗透的水可通过结构层底壁流动至第一出水管内，通过第一出 水管进入至排水管内，卫生间在使用时产生的废水可流动至第二出水管内，沿着第二出水 管流动至第三出水管内，从而排入至排水管内，防止卫生间的地面出现下沉凹陷的情况； 2.支撑杆和支撑板的设置可对水平板和防水板起到支撑的效果，防止使用人员在使用 卫生间时带动水平板和防水板出现坍塌，提高了多个水平板和防水板的强度，密封条、插槽 和插条的设置可使得多个水平板和防水板成为一个整体，从而进一步提高了水平板和防水 板的强度。 附图说明 图1是整体的结构示意图； 图2是半剖面的结构示意图； 图3是图2中的A部放大图； 图4是图2中的B部放大图； 图5是用于展示固定件和插接孔的爆炸结构示意图。 图中，1、结构层；11、排水管；12、防水板；121、漏水孔；122、水平板；123、密封条； 124、槽体；125、插槽；126、插条；13、第一出水管；14、支撑板；141、出水孔；142、支撑杆；143、 套筒；144、移动杆；145、移动板；146、弹簧；147、插接孔；15、凸缘；151、连接槽；152、连接条； 6 CN 111593794 A 说　明　书 4/6 页 16、第二出水管；161、第三出水管；162、法兰。
