技术摘要：

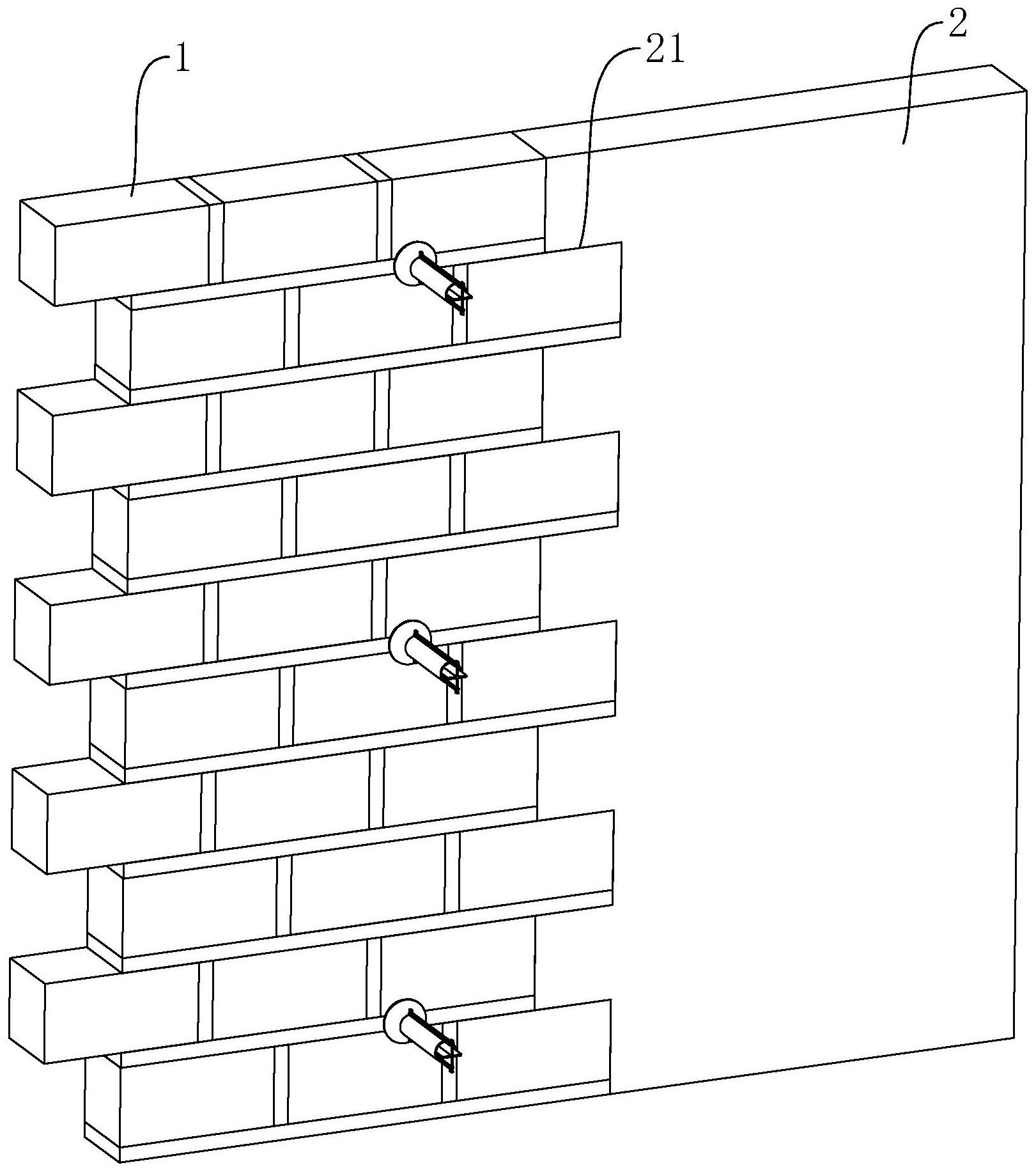

本发明公开了一种新旧墙体结合部墙面防裂缝构造及施工工艺，属于房建裂缝修补领域，其包括新墙体与旧墙体，还包括沿新墙体高度方向均布的锚固连接杆，锚固连接杆内部中空，锚固连接杆的一端插入至旧墙体朝向新墙体的一侧，另一端延伸至新墙体的表面，锚固连接杆的侧壁  全部
背景技术：
由于人们对室内装修的不同要求，在装修过程中往往需要在旧墙的基础上新砌筑 墙体，但往往入住之后一段时间，新旧墙体的结合部常常由于结合度不高，且材料在热胀冷 缩、湿胀干缩条件下引起的收缩不一致而导致墙体开裂，裂缝的产生不但影响结构的防水 性，甚至还会产生一定的安全隐患。 公开号为CN109736473A的中国发明专利公开了一种新旧墙体结合部防开裂结构， 包括墙体拉结筋，所述墙体拉结筋的一端为新建墙体并延伸至新建墙体的内部，且墙体拉 结筋的另一端为旧墙并延伸至旧墙的内部，所述新建墙体和旧墙连接处的两侧均固定设置 有钢丝网片，且新建墙体和旧墙两侧均设有粉刷层，所述钢丝网片位于粉刷层的内部。 上述中的新旧墙体结合部防开裂结构，由于墙体拉结筋在施工时需预先在新建墙 体与旧墙体连接的墙面开设孔洞，再将墙体拉结筋插入至孔洞内，墙体拉结筋容易与孔洞 之间留有施工缝隙，虽然新建墙体建成后可利用墙体拉结筋增强新建旧墙体之间的连接， 但墙体拉结筋自身与旧墙体之间的连接结合度并不高，从而会对新旧墙体结合部防开裂的 效果造成影响。
技术实现要素：
本发明的目的之一在于提供一种新旧墙体结合部墙面防裂缝构造，具有进一步减 小新旧墙体结合处产生裂缝的效果。 本发明的上述技术目的是通过以下技术方案得以实现的： 一种新旧墙体结合部墙面防裂缝构造，包括新墙体、旧墙体及沿新墙体高度方向均布 的锚固连接杆，所述锚固连接杆内部中空，所述锚固连接杆的一端插入至旧墙体朝向所述 新墙体的一侧，另一端延伸至新墙体的表面，所述锚固连接杆的侧壁沿其延伸方向均匀开 设有若干出胶孔，所述锚固连接杆内灌封有胶粘剂。 通过采用上述技术方案，当新墙体砌成时，锚固连接杆内灌封的胶粘剂可从出胶 孔处向外溢出，利用胶粘剂可弥补锚固连接杆插入旧墙体内时二者的结合度，同时胶结剂 亦可在砌新墙体时增强锚固连接杆与新墙体的结合度，即利用锚固连接杆自身作为连接载 体，有效地提高了新旧墙体连接处的整体结合性，从而进一步减小了新旧墙体结合部处产 生裂缝的可能。 本发明在一较佳示例中可以进一步配置为：所述胶粘剂为环氧树脂胶粘剂或聚乙 烯缩醛胶粘剂或氯丁橡胶胶粘剂或聚硫橡胶胶粘剂中的任意一种。 通过采用上述技术方案，上述胶粘剂均适用于粘接金属与非金属材料，用于此处 可实现锚固连接杆同时与新墙体、旧墙体进行连接。 4 CN 111593902 A 说　明　书 2/5 页 本发明在一较佳示例中可以进一步配置为：所述新墙体与旧墙体连接处的墙面处 固定设置有增强网，所述新墙体与旧墙体连接处的墙面处且位于增强网外侧涂覆有基面 层，所述基面层外涂覆有粉刷层，所述增强网为耐碱玻纤网格布所述增强网为耐碱玻纤网 格布。 通过采用上述技术方案，耐碱玻纤网格布为一种墙体增强材料，其可用于增强墙 面与基面层之间的结合牢固度，以减小后续墙面发生开裂的可能。 本发明在一较佳示例中可以进一步配置为：所述粉刷层包括由内向外依次设置的 腻子层、乳胶漆层和面漆层。 本发明的另一目的在于提供一种新旧墙体结合部墙面防裂缝构造施工工艺，具有 使新旧墙体结合处不易产生裂缝的效果。 本发明的上述技术目的是通过以下技术方案得以实现的： 一种基于上述新旧墙体结合部墙面防裂缝构造的施工工艺，施工步骤如下： S1、施工准备：准备砖块与砌砖的水泥砂浆，铲除旧墙体朝向新墙体的侧壁的石灰层； S2、砌新墙体：布放砌墙施工线，由下至上进行砌砖，同时将锚固连接杆的一端水平埋 设于旧墙体朝向新墙体的一侧，另一端放置于砖块上且延伸至新墙体表面，再在该砖块的 表面抹上水泥砂浆进行上层砌砖，直至砌到新墙体施工高度； S3、挂网处理：铲除新墙体上与旧墙体结合部处墙面的石灰层，预备耐碱玻纤网格布， 将耐碱玻纤网格布贴合固定于新墙体与旧墙体结合部处，耐碱玻纤网格布外侧再抹平水泥 砂浆，形成新墙体的基面层，其中耐碱玻纤网格布与新墙体的结合宽度需大于锚固连接杆 位于新墙体内的长度； S4、灌注胶粘剂：利用注射器将环氧树脂胶注入至锚固连接杆内； S5、对经过S4处理的新墙体表面涂覆粉刷层，完成最后施工。 本发明在一较佳示例中可以进一步配置为：所述注射器包括注射外筒与注射活 塞，所述注射活塞活动连接于注射外筒内，所述注射外筒远离注射活塞的一端设有插入至 连接管内的连接头，所述注射外筒的侧壁设有耳板，所述注射活塞远离注射外筒的一端设 有限位板，所述限位板与耳板之间套设有呈收缩趋势的皮筋。 通过采用上述技术方案，手持装满环氧树脂胶的注射器，使连接头与锚固连接杆 的一端开口对准，利用皮筋的回缩功能可使注射器内的环氧树脂胶均匀稳定地充入至锚固 连接杆内，施工较为方便。 本发明在一较佳示例中可以进一步配置为：所述S4中在进行灌注胶粘剂之前先设 置注射盘，所述注射盘通过水泥砂浆固定于新墙体墙面，所述注射盘一侧连接有与锚固连 接杆端部连通的注射管，另一侧设有供连接头插入的连接管，所述注射盘待环氧树脂胶灌 注完成且完全固化后进行铲除，再进行S5。 通过采用上述技术方案，注射盘可利用结构自成型的基面层进行固定，同时连接 管供连接头插入后又可对注射器进行固定，从而能够实现环氧树脂胶自动注射的效果，加 快了施工效率，当皮筋无法再进行回缩时便可表明锚固连接杆内已经注满。 本发明在一较佳示例中可以进一步配置为：所述S1中，在旧墙体朝向新墙体的一 侧铲除石灰层后再沿旧墙体高度方向凿出多个嵌入槽，所述S2中临近旧墙体的砖块端部砌 入至嵌入槽内。 5 CN 111593902 A 说　明　书 3/5 页 通过采用上述技术方案，新砌墙砖部分插入至旧墙体内后可使新墙体与旧墙体在 连接处交错咬位，增强了新墙体连接旧墙体的牢固性，进一步减小二者结合处的开裂现象 发生的可能。 综上所述，本发明包括以下至少一种有益技术效果： 1.通过中空锚固连接杆可增强新旧墙体的结合，同时在锚固连接杆内部灌封胶粘剂后 可进一步增强锚固连接杆与旧墙体、锚固连接杆与新墙体的结合一体性，从而达到增强新 旧墙体结合部的结合稳定性，减小了结合部开裂的可能； 2.通过耐碱玻纤网格布的设置，能够增强墙面与基面层材料的结合，从而进一步减小 墙面开裂的可能； 3.通过嵌入槽的设置，能够使新旧墙体结合处相互咬合，进一步增加了新旧墙体的结 合牢固程度。 附图说明 图1是本发明中用于体现新墙体砌成时与旧墙体之间的连接结构示意图； 图2是本发明中用于体现锚固连接杆埋设位置的结构示意图； 图3是图2中A部放大图。 图中，1、新墙体；2、旧墙体；21、嵌入槽；3、注射器；31、注射外筒；311、连接头；312、 耳板；32、注射活塞；321、限位板；4、注射盘；41、注射管；42、连接管；5、皮筋；6、锚固连接杆； 61、出胶孔。
