技术摘要：
本发明涉及一种面糊搅拌装置，尤其涉及一种蛋糕加工用面糊搅拌装置。本发明的目的是提供一种能够代替人工对面粉和水搅拌，避免手酸痛影响后续工作，并且还能将残留的面粉刮落，避免浪费的蛋糕加工用面糊搅拌装置。技术方案：一种蛋糕加工用面糊搅拌装置，包括有底板、  全部
背景技术：
蛋糕的制作中，需要使用到大量的材料，面糊则是其中的一种，面糊则需要将水和 面粉搅拌混合在一起形成的，通常人们都是手拿工具对面粉和水进行搅拌，由于人的手需 要不断的移动，时间一长，人的手容易酸痛影响后续工作，并且搅拌后面粉易残留在工具 上，导致浪费，所以人们会对面粉搅拌一会就休息一会，并且搅拌后用手将残留的面粉弄 下，如此工作效率低，操作麻烦。
技术实现要素：

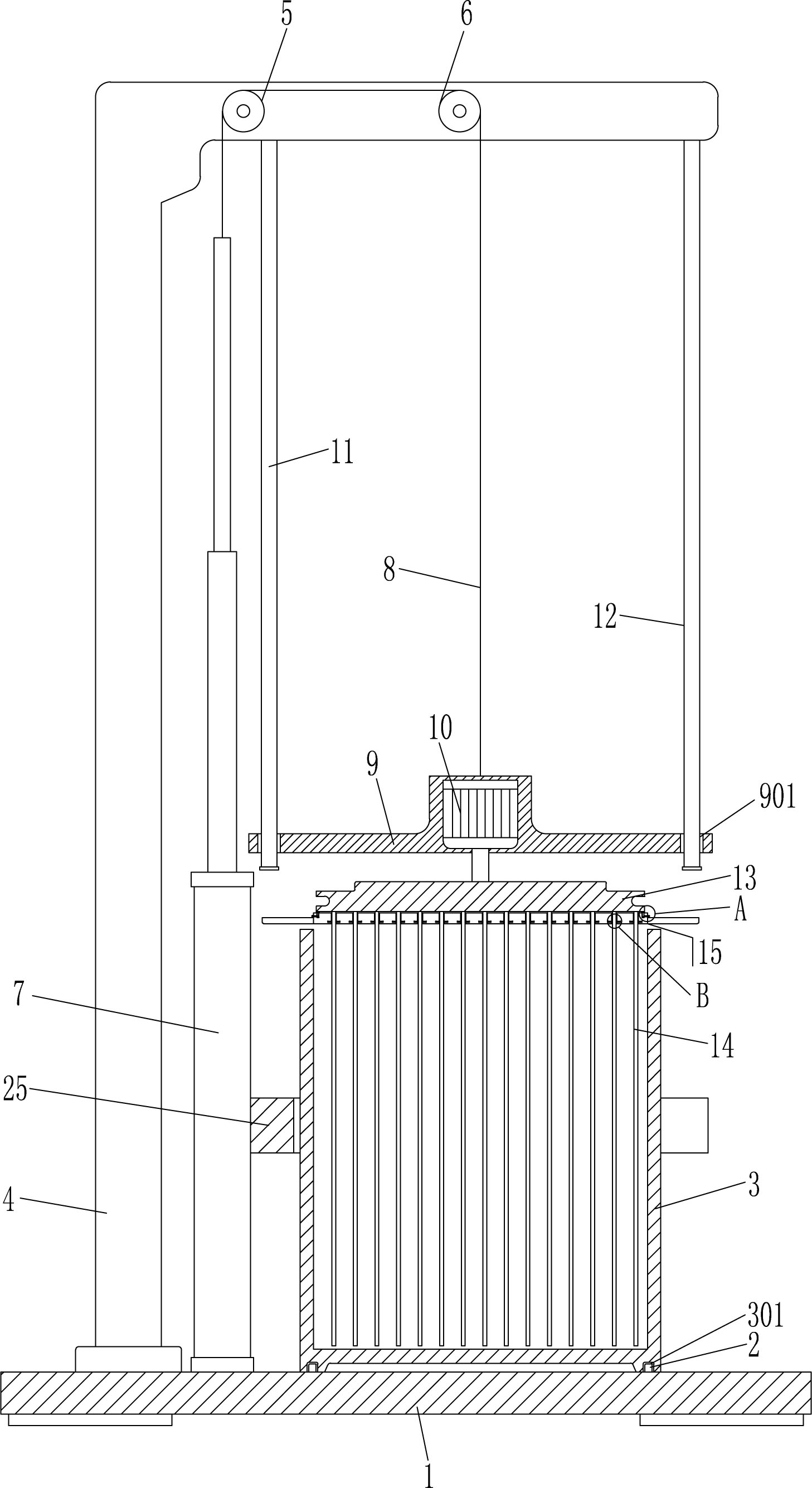

为了克服人的手需要不断的移动对面粉和水搅拌，时间一长，人的手容易酸痛影 响后续工作，并且搅拌后面粉易残留在工具上，导致浪费的缺点，本发明的目的是提供一种 能够代替人工对面粉和水搅拌，避免手酸痛影响后续工作，并且还能将残留的面粉刮落，避 免浪费的蛋糕加工用面糊搅拌装置。 技术方案：一种蛋糕加工用面糊搅拌装置，包括有底板、卡块、面桶、机架、第一滑 轮、第二滑轮、气缸、钢丝绳、安装板、电机、第一滑杆、第二滑杆、搅拌盘、搅拌杆和刮除板结 构，底板顶部左右两侧设有卡块，底板顶部左侧设有机架，机架位于左侧卡块的左侧，机架 上部前侧安装有第一滑轮和第二滑轮，第一滑轮位于第二滑轮左侧，底板顶部左侧设有气 缸，气缸位于机架与左侧卡块之间，气缸的伸缩杆顶端设有钢丝绳，钢丝绳绕过第一滑轮和 第二滑轮，钢丝绳末端连接有安装板，安装板前侧面中间安装有电机，电机的输出轴上设有 搅拌盘，搅拌盘底部均匀设有多个搅拌杆，搅拌杆上套有刮除板结构，安装板上左右两侧开 有第一通孔，机架内顶部左侧固接有第一滑杆，第一滑杆位于左侧第一通孔内与其配合，机 架内顶部右侧固接有第二滑杆，第二滑杆位于右侧第一通孔内与其配合，底板顶部放置有 面桶，面桶底部左右两侧开有第一凹槽，第一凹槽与卡块配合。 进一步的是，刮除板结构包括有刮板和拉手板，搅拌盘下方设有刮板，刮板上均匀 开有多个第二通孔，搅拌杆位于第二通孔内，刮板左右两端都设有拉手板。 进一步的是，还包括有插杆、导套、销杆、第一弹簧、第一滑块和第一楔形块，刮板 顶部左右两侧对称开有第三凹槽，第三凹槽内设有插杆，插杆顶部与搅拌盘底部左右两侧 相连接，刮板左右两侧面上部都开有第三通孔，第三通孔与第三凹槽内连通，左侧第三通孔 左侧和右侧第三通孔右侧都设有导套，导套内设有销杆，销杆外端位于刮板外侧，第三通孔 内滑动式设有第一滑块，左侧第一滑块右端和右侧第一滑块左端都设有第一楔形块，左侧 第一滑块左端和右侧第一滑块右端都连接有第一弹簧，第一弹簧末端连接在导套上，第一 弹簧套在销杆上，左右两侧插杆外侧面下部都开有第二凹槽，第一楔形块位于第二凹槽内。 进一步的是，还包括有第二弹簧、第二滑块和第二楔形块，第二通孔下部左右两侧 对称开有第四凹槽，第四凹槽内设有第二滑块，左右两侧第二滑块外侧面中部都连接有第 3 CN 111602690 A 说　明　书 2/6 页 二弹簧，第二弹簧尾端连接在第四凹槽内壁，左侧第二滑块右端和右侧第二滑块左端设有 第二楔形块，第二楔形块与搅拌杆接触。 进一步的是，还包括有U型板、卡板、螺杆和螺母，气缸右侧下部设有U型板，面桶位 于U型板内，U型板后侧右端设有螺杆，U型板前侧右部转动式设有卡板，卡板中部与面桶右 部接触，卡板后端开有开口，螺杆穿过开口，螺杆上设有螺母，螺母位于卡板右侧，螺杆与螺 母相配合。 用新型通过将面粉和水倒入面桶内，再使搅拌杆与面粉接触，启动电机，即可使搅 拌杆转动对面粉和水进行搅拌，使其形成面糊，无需人用工具对面粉和水进行搅拌，省时省 力，避免了手酸痛，并且通过刮板的作用，能将黏在搅拌杆上的面粉刮落，避免面粉浪费，通 过第二凹槽与楔形块的配合，能将刮板固定，避免面粉搅拌时，刮板上下晃动影响搅拌。 附图说明 图1为本发明的主视结构示意图。 图2为本发明的部分主视结构示意图。 图3为本发明A的放大主视结构示意图。 图4为本发明B的放大主视结构示意图。 图5为本发明U型板的俯视结构示意图。 以上附图中：1：底板，2：卡块，3：面桶，301：第一凹槽，4：机架，5：第一滑轮，6：第二 滑轮，7：气缸，8：钢丝绳，9：安装板，901：第一通孔，10：电机，11：第一滑杆，12：第二滑杆， 13：搅拌盘，14：搅拌杆，15：刮除板结构，151：刮板，152：第二通孔，153：拉手板，16：插杆， 161：第二凹槽，162：第三凹槽，163：第三通孔，17：导套，18：销杆，19：第一弹簧，20：第一滑 块，21：第一楔形块，22：第二弹簧，221：第四凹槽，23：第二滑块，24：第二楔形块，25：U型板， 26：卡板，261：开口，27：螺杆，28：螺母。
