技术摘要：
本发明公开了一种拨测装置，涉及互联网电视自动化测试技术领域，包括媒体质量监测模块和主控模块，媒体质量监测模块和主控模块，媒体质量监测模块输入端与机顶盒视频输出接口连接，媒体质量监测模块输出端与所述主控模块连接，用于监测机顶盒播放媒体的质量。本发明通  全部
背景技术：
在对电视机顶盒内容资源进行有效性遍历测试中，传统的拨测方法主要通过在机 顶盒中植入拨测软件的方式进行测试，方法复杂、且测试软件的运行会一定程度影响机顶 盒的性能、无法模拟真实的用户使用场景、无法对机顶盒播放的音视频画面进行实时采集 分析，实现测试过程的可视化分析。
技术实现要素：

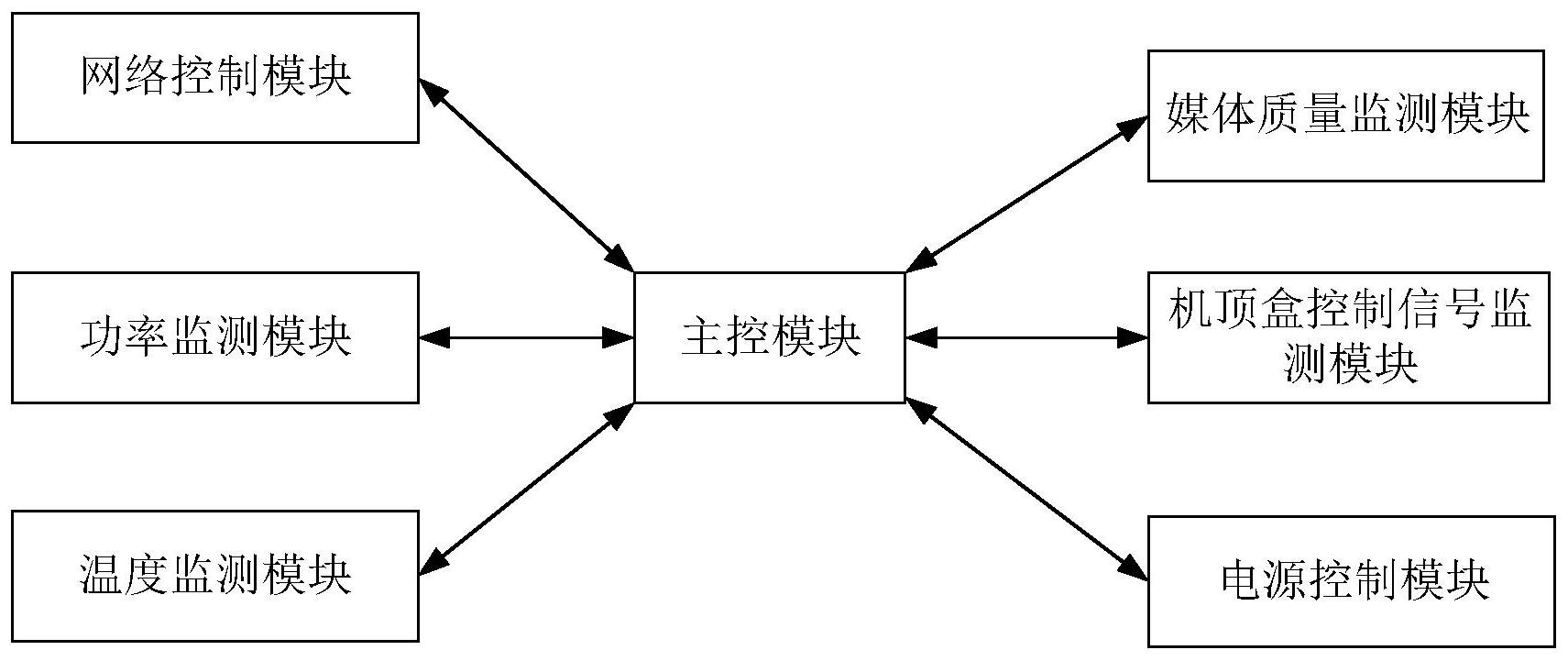

本发明旨在至少在一定程度上解决相关技术中的技术问题之一。为此，本发明的 一个目的是提供一种测试方法简单，并不会影响机顶盒性能的拨测装置。 本发明所采用的技术方案是： 第一方面，本发明提供一种拨测装置，包括：媒体质量监测模块和主控模块，所述 媒体质量监测模块与所述主控模块连接，用于监测机顶盒播放媒体的质量。 进一步地，还包括机顶盒控制信号监测模块，所述机顶盒控制信号监测模块与所 述主控模块连接，用于模拟机顶盒遥控的发出的控制信号。 进一步地，还包括电源控制模块，所述电源控制模块与所述主控模块连接，用于控 制所述机顶盒的电源。 进一步地，还包括网络控制模块，所述网络控制模块与所述主控模块连接，用于控 制所述机顶盒的网络连接。 进一步地，还包括功率监测模块，所述功率监测模块与所述主控模块连接，用于监 测所述机顶盒功率。 进一步地，还包括温度监测模块，所述温度监测模块与所述主控模块连接，用于监 测所述机顶盒温度。 进一步地，所述媒体质量监测模块包括：HDMI信号接口单元、HDMI镜像单元、HDMI 信号转换单元、音频分析单元和视频分析单元， 所述HDMI信号接口单元的输入端与所述机顶盒的HDMI信号输出端连接，所述HDMI 信号接口单元的输出端与所述HDMI镜像单元的输入端连接，所述HDMI镜像单元的输出端与 所述HDMI信号转换单元的输入端连接，所述HDMI信号转换单元的输出端分别与所述音频分 析单元的输入端和所述视频分析单元的输入端连接。 进一步地，所述机顶盒控制信号监测模块包括红外信号收发单元和红外信号编码 单元，所述红外信号收发单元与所述红外信号编码单元连接，所述红外信号编码单元与所 述主控模块连接。 进一步地，所述温度监测模块包括红外温度传感器，所述红外温度传感器的输出 端与所述主控模块的输入端连接，所述红外温度传感器包括信号采集器、低噪声放大器、模 3 CN 111586397 A 说　明　书 2/3 页 数转换器和数字信号处理单元，所述信号采集器的输出端连接所述低噪声放大器的输入 端，所述低噪声放大器的输出端连接所述模数转换器的输入端，所述模数转换器的输出端 连接所述数字信号处理单元的输入端，所述数字信号处理单元的输出端连接所述主控模块 的输入端。 本发明的有益效果是： 本发明通过采用媒体质量监测模块检测机顶盒播放媒体的质量，克服现有技术中 存在的机顶盒媒体播放质量测试方法，在机顶盒植入测试软件，测试方法复杂且一定程度 影响机顶盒性能的问题，测试更为简单方便。 另外，本发明还通过顶盒控制信号监测模块对模拟遥控器的发射红外信号，从而 模拟人工操作，更加符合用户使用场景，通过电源控制模块、网络控制模块、功率监测模块、 温度监测模块对机顶盒设备的物理性能进行全面测试。 附图说明 图1是本发明中一种拨测装置一具体实施例的结构示意图； 图2是本发明中一种拨测装置一具体实施例中媒体质量监测模块的结构示意图； 图3是本发明中一种拨测系统一具体实施例的结构示意图。
