技术摘要：

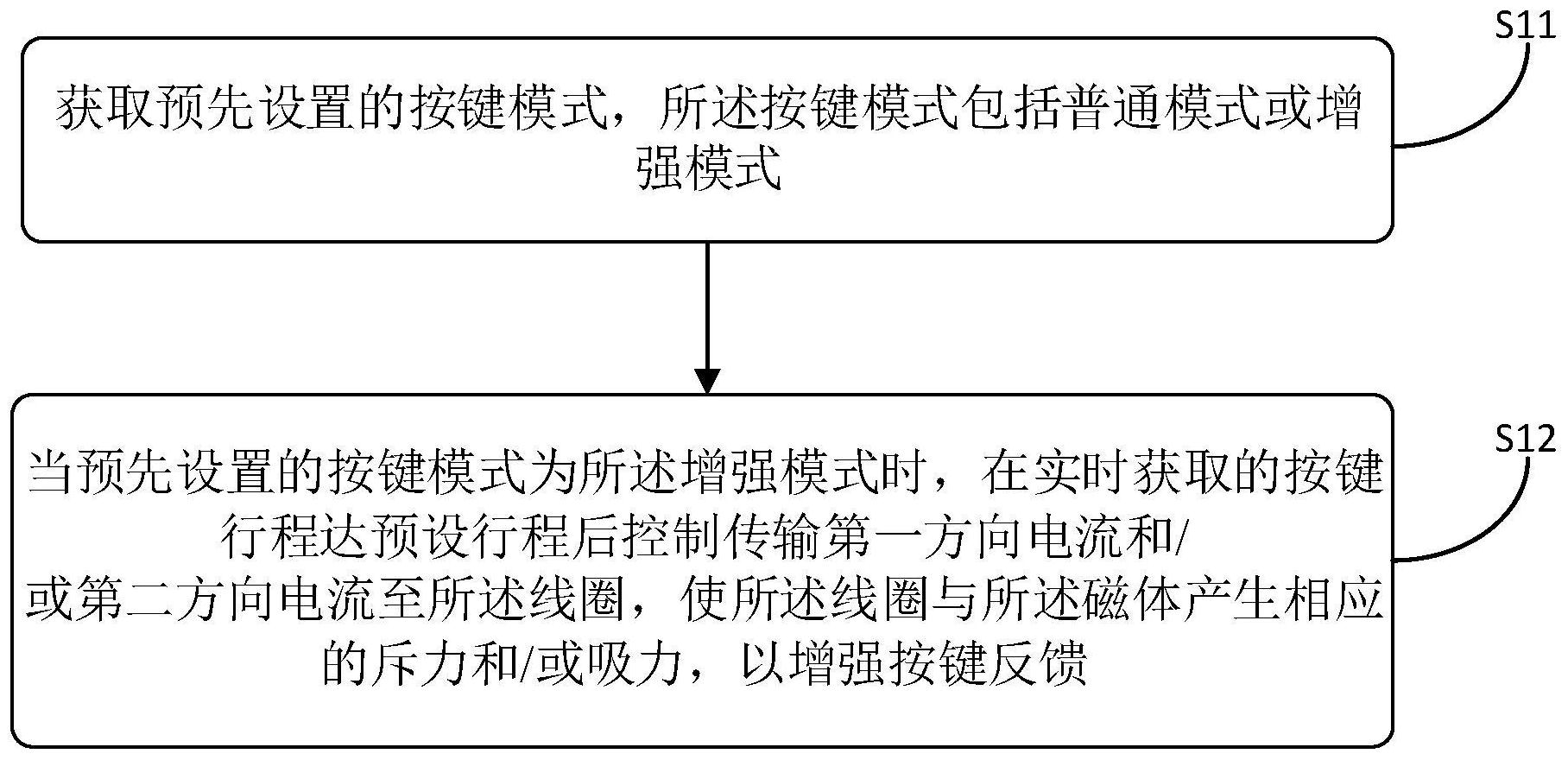

本发明提供一种按键控制方法、装置、键盘和可读存储介质，该按键控制方法应用于设置有线圈以及与所述线圈相对设置的磁体的按键，包括：获取预先设置的按键模式，所述按键模式包括普通模式或增强模式；当预先设置的按键模式为所述增强模式时，在实时获取的按键行程达预  全部
背景技术：
现有的键盘种类繁多，例如包括薄膜键盘以及机械键盘等，由于机械键盘在敲击 时除了可以提供按键力的反馈，还可以提供一定程度的按键段落感，因此备受广大人群的 青睐。机械键盘的按键力以及段落感等按键反馈都与按键中的机械结构有关，这些按键力 以及段落感等强度在按键生产的过程中已经固定，无法进行调整，因此用户往往需要经过 多种按键键盘的尝试才可以挑选出真正适合自己的键盘，因此体验度较低。
技术实现要素：
鉴于上述问题，本发明提供了一种按键控制方法、装置、键盘和可读存储介质，以 给予用户自由调节按键反馈的体验，提高用户的体验度。 为了实现上述目的，本发明采用如下的技术方案： 一种按键控制方法，应用于设置有线圈以及与所述线圈相对设置的磁体的按键， 包括： 获取预先设置的按键模式，所述按键模式包括普通模式或增强模式； 当预先设置的按键模式为所述增强模式时，在实时获取的按键行程达预设行程后 控制传输第一方向电流和/或第二方向电流至所述线圈，使所述线圈与所述磁体产生相应 的斥力和/或吸力，以增强按键反馈。 优选地，所述的按键控制方法中，还包括： 当预先设置的按键模式为所述普通模式，到达所述预设行程时控制所述线圈不通 电。 优选地，所述的按键控制方法中，所述按键的行程包括按下行程和回弹行程； 所述按下行程包括按键导通前行程和按键导通后行程； 所述回弹行程包括按键释放前行程和按键释放后行程； 所述按键导通后行程包括按键第一斥力增强行程和/或按键吸力增强行程；和/或 所述按键释放后行程包括按键第二斥力增强行程。 优选地，所述的按键控制方法中，所述在实时获取的按键行程达预设行程后控制 传输第一方向电流和/或第二方向电流至所述线圈，使所述线圈与所述磁体产生相应的斥 力和/或吸力，以增强按键反馈包括： 在所述按下行程到达所述按键第一斥力增强行程后，控制传输第一方向电流至所 述线圈，使所述线圈与所述磁体在所述按键第一斥力增强行程期间增强按键斥力。 优选地，所述的按键控制方法中，所述在实时获取的按键行程达预设行程后控制 传输第一方向电流和/或第二方向电流至所述线圈，使所述线圈与所述磁体产生相应的斥 4 CN 111599622 A 说　明　书 2/8 页 力和/或吸力，以增强按键反馈包括： 在所述按下行程到达所述按键吸力增强行程后，控制传输第二方向电流至所述线 圈，使所述线圈与所述磁体在所述按键吸力增强行程期间产生吸力增强按键段落感。 优选地，所述的按键控制方法中，所述在实时获取的按键行程达预设行程后控制 传输第一方向电流和/或第二方向电流至所述线圈，使所述线圈与所述磁体产生相应的斥 力和/或吸力，以增强按键反馈包括： 在所述回弹行程到达所述按键第二斥力增强行程后，控制传输第一方向电流至所 述线圈，使所述线圈与所述磁体在所述按键第二斥力增强行程期间产生斥力增强按键回弹 速度。 优选地，所述的按键控制方法中，所述线圈仅在所述按键第一斥力增强行程和/或 按键吸力增强行程和/或按键第二斥力增强行程通电。 优选地，所述的按键控制方法中，还包括： 获取预先设置的电流参数，根据所述电流参数调节所述第一方向电流和/或第二 方向电流的大小，和/或调节所述第一方向电流和/或第二方向电流的持续时间。 本发明还提供一种按键控制装置，应用于设置有线圈以及与所述线圈相对设置的 磁体的按键，包括： 按键模式获取模块，用于获取预先设置的按键模式，所述按键模式包括普通模式 或增强模式； 按键反馈增强模块，用于当预先设置的按键模式为所述增强模式时，在实时获取 的按键行程达预设行程后控制传输第一方向电流和/或第二方向电流至所述线圈，使所述 线圈与所述磁体产生相应的斥力和/或吸力，以增强按键反馈。 本发明还提供一种键盘，包括存储器以及处理器，所述存储器存储有计算机程序， 所述处理器运行所述计算机程序以使所述键盘执行所述的按键控制方法。 本发明还提供一种可读存储介质，其存储有计算机程序，所述计算机程序在处理 器上运行时执行所述的按键控制方法。 本发明提供一种按键控制方法，该按键控制方法应用于设置有线圈以及与所述线 圈相对设置的磁体的按键，包括：获取预先设置的按键模式，所述按键模式包括普通模式或 增强模式；当预先设置的按键模式为所述增强模式时，在实时获取的按键行程达预设行程 后控制传输第一方向电流和/或第二方向电流至所述线圈，使所述线圈与所述磁体产生相 应的斥力和/或吸力，以增强按键反馈。本发明的按键控制方法，可通过控制线圈与相对设 置的磁体产生斥力和/或吸力，从而使用户可以根据需求进行按键反馈的调节，从而提高用 户的体验度。 为使本发明的上述目的、特征和优点能更明显易懂，下文特举较佳实施例，并配合 所附附图，作详细说明如下。 附图说明 为了更清楚地说明本发明的技术方案，下面将对实施例中所需要使用的附图作简 单地介绍，应当理解，以下附图仅示出了本发明的某些实施例，因此不应被看作是对本发明 保护范围的限定。在各个附图中，类似的构成部分采用类似的编号。 5 CN 111599622 A 说　明　书 3/8 页 图1是本发明实施例1提供的一种按键控制方法的流程图； 图2是本发明实施例1提供的一种按键的机构示意图； 图3是本发明实施例1提供的另一种按键控制方法的流程图； 图4是本发明实施例2提供的一种按键力与行程的关系图； 图5是本发明实施例2提供的一种按键控制方法的流程图； 图6是本发明实施例2提供的另一种按键控制方法的流程图； 图7是本发明实施例2提供的第三种按键控制方法的流程图； 图8是本发明实施例3提供的一种按键控制方法的流程图； 图9是本发明实施例4提供的一种按键控制装置的结构示意图。
