技术摘要：
本发明公开一种电子烟的供电组件及电子烟，与电子烟的雾化器电连接，所述供电组件包括壳体以及触发开关，所述壳体设有用于安装雾化器的容置腔，所述壳体在所述容置腔的外侧还设有感应气道，所述感应气道与所述雾化器的进气气路相连通，所述触发开关设置于所述感应气道  全部
背景技术：
随着人们健康意识的提高，越来越多的人意识到吸食香烟的危害性，近年来出现 了一些仿真的香烟替代品，如电子烟。通过采用雾化器加热烟油产生类似香烟口味的烟雾， 供用户抽吸，甚至比传统的香烟的口味要多。同时，电子烟没有传统的香烟中的焦油、悬浮 微粒等其他有害成分，故在市场上逐渐取代传统的香烟。 为了提高电子烟的便捷性，往往将控制雾化器工作的开关变更为触发咪头，使得 用户吸气时便直接启动电子烟。现有技术中，在通过触发咪头控制电子烟进行工作时，在电 子烟工作一段时间后，雾化器中的烟液在经过导电电极厚流到感应咪头处，容易影响触发 咪头的正常工作，不便于电子烟的长期使用。
技术实现要素：

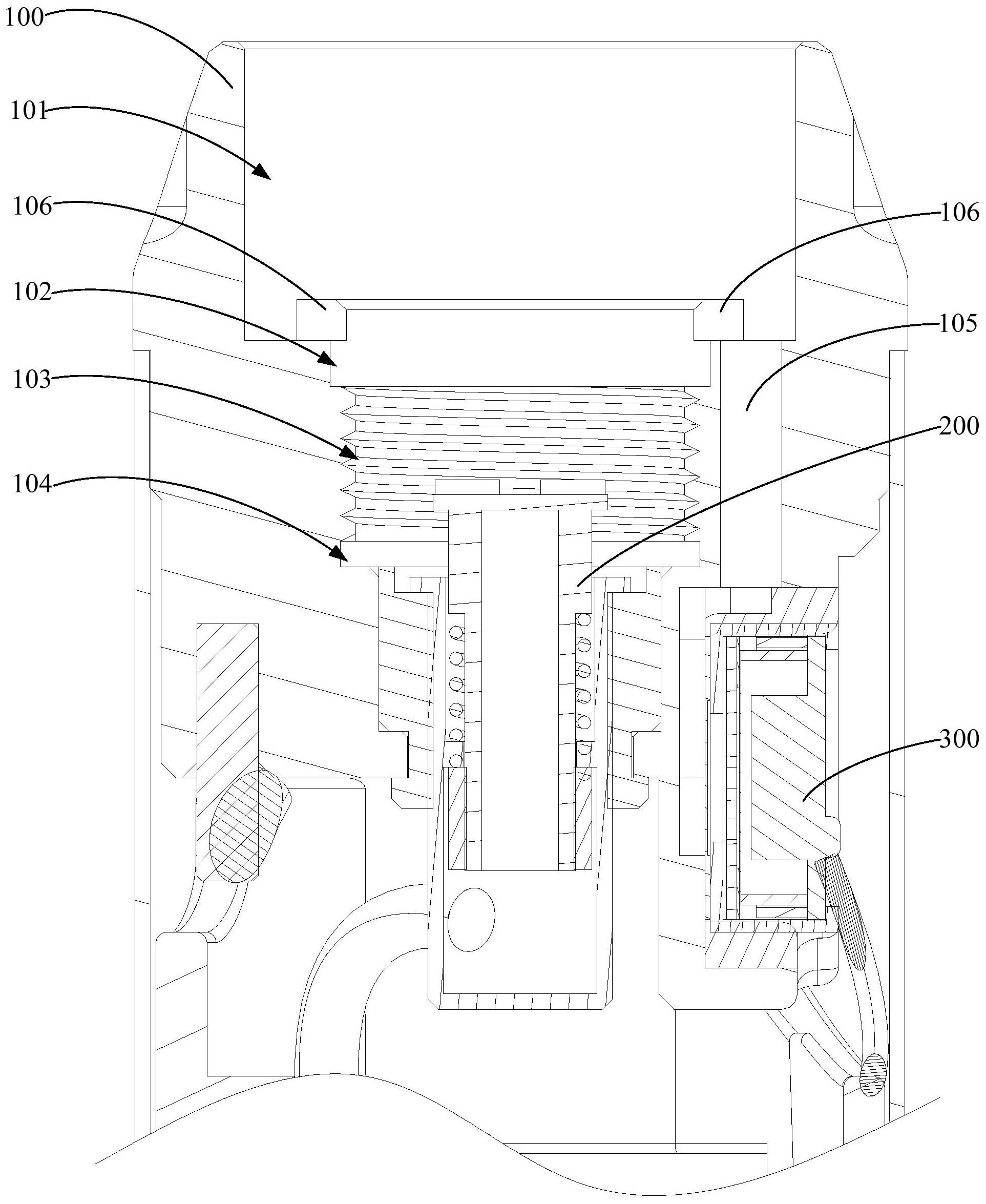

本发明的主要目的是提供一种电子烟的供电组件及电子烟，旨在解决现有技术中 雾化器中渗漏的烟液容易影响触发咪头正常工作的问题。 为实现上述目的，本发明提出的一种电子烟的供电组件，与电子烟的雾化器电连 接，所述供电组件包括壳体以及触发开关，所述壳体设有用于安装雾化器的容置腔，所述壳 体在所述容置腔的外侧还设有感应气道，所述感应气道与所述雾化器的进气气路相连通， 所述触发开关设置于所述感应气道内，所述感应气道与所述容置腔间隔设置，以避免渗漏 的烟液进入所述感应气道内。 可选地，所述壳体在所述容置腔的开口端还设有第一容置槽，所述第一容置槽的 开口端与所述感应气道相连通。 可选地，所述壳体上还设有限位件，所述限位件凸设于所述第一容置槽的端面，所 述感应气道的开口端与所述第一容置槽的端面齐平。 可选地，所述限位件包括两凸台，两所述凸台对称且间隔设置，所述感应气道位于 两所述凸台的间隔处。 可选地，所述壳体上还设有凹槽，所述凹槽位于所述第一容置槽和所述感应气道 之间，以将所述第一容置槽和所述感应气道相连通。 可选地，所述容置腔的底部还设有第二容置槽。 可选地，所述供电组件还包括与雾化器电连接的连接件，所述连接件位于所述容 置腔的底部，所述连接件在与所述雾化器连接位置处还设有供烟液流动的导液槽，所述导 液槽与所述第二容置槽相连通。 可选地，所述壳体在所述容置腔的开口端还设置有用于收纳雾化器的容置空间， 所述感应气道与所述容置空间相连通。 本发明还提供一种电子烟，所述电子烟包括雾化器以及如上述所述电子烟的供电 3 CN 111602864 A 说　明　书 2/7 页 组件，所述雾化器与所述电子烟的供电组件电连接，所述雾化器的进气通道与所述电子烟 的供电组件的感应气道相连通。 可选地，所述供电组件的壳体设有用于安装雾化器的容置腔，所述容置腔的开口 端还设有第一容置槽，所述雾化器的雾化腔的在与所述第一容置槽相对应的位置处设有泻 油孔，以使所述雾化腔与所述第一容置槽相连通。 本发明实施例提出的一种电子烟的供电组件及电子烟，通过在壳体上设置容置 腔，将雾化器安装在壳体的容置腔中，并在容置腔的外侧开设感应气道，将触发开关设置在 感应气道中，由于感应气道与容置腔呈间隔设置，而装设在容置腔中的雾化器渗漏的烟液 并不会直接从容置腔流动到感应气道中，避免出现渗漏的烟液流动到触发开关处的现象， 从而保证触发开关正常使用。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本 发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以 根据这些附图示出的结构获得其他的附图。 图1为本发明供电组件的截面结构示意图； 图2为本发明供电组件的结构示意图； 图3为本发明电子烟的截面结构示意图； 图4为图3中A处放大结构示意图； 图5为本发明电子烟的另一截面结构示意图； 图6为图5中B处放大结构示意图。 附图标号说明： 标号 名称 标号 名称 100 壳体 101 容置空间 102 第一容置槽 103 容置腔 104 第二容置槽 105 感应气道 106 凸台 200 连接件 201 导液槽 300 触发开关 400 雾化腔 401 泻油孔 402 疏液通道 1000 电子烟 500 雾化器 600 供电组件 本发明目的的实现、功能特点及优点将结合实施例，参照附图做进一步说明。
