技术摘要：
本发明涉及医疗器械技术领域，具体涉及一种神经外科颅脑术后护理引流装置，包括引流箱，所述引流箱的上方设有引风机，引风机通过连接管与引流箱的内部相连通。本发明需要使用时，打开引风机，引风机产生负压对引流液进行引流，引流液顺着引流管进入引流箱内，然后通过  全部
背景技术：
在神经外科诸多疾病的临床治疗中，如脑瘤、重度颅内损伤、高血压脑出血等的治 疗，都需要用到神经外科引流装置，临床上对神经外科进行手术引流时，需要用引流管连接 抽吸机对局部出血及渗出液进行局部的抽取，以清晰观察视野内状况。 如中国专利号CN201920646182.8，申请日为2019年05月07日，公告日为2020年02 月14日的发明专利中公开了一种神经外科手术引流装置，包括储液槽，所述储液槽的上端 连接有盖板，所述盖板设置有进液口和排气口，该发明通过启动引风机产生负压进行引流， 但是在引流过程中，储液瓶装满后，需要停止引流，更换新的储液瓶，再继续作业，从而影响 手术的正常进行，且需要医护人员一直观察储液瓶内的液面，没有提醒医护人员的装置，一 旦医护人员疏忽而忘记查看，储液瓶一旦满后，引流液可能会流入引风机中，使得引风机不 能正常工作，且可能会发生逆流，存在改进的空间。
技术实现要素：

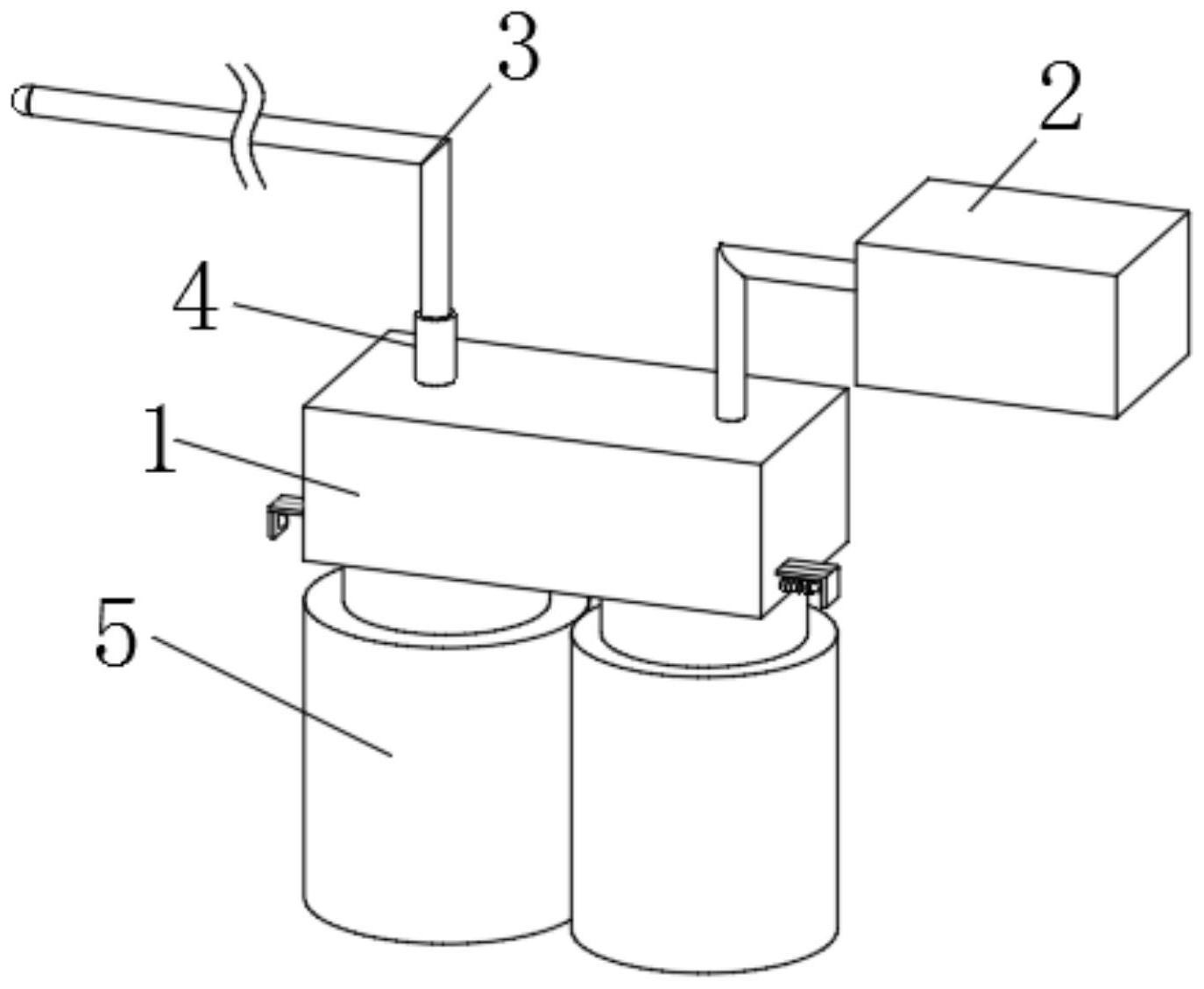

解决的技术问题 针对现有技术所存在的上述缺点，本发明提供了一种神经外科颅脑术后护理引流 装置，能够有效地克服现有技术所存在的在引流过程中，储液瓶装满后，需要停止引流，更 换新的储液瓶，再继续作业，从而影响手术的正常进行的问题，同时解决了在引流过程中需 要医护人员一直观察储液瓶内的液面，没有提醒医护人员的装置，一旦医护人员疏忽而忘 记查看，储液瓶一旦满后，引流液可能会流入引风机中，使得引风机不能正常工作，且可能 会发生逆流的问题。 技术方案 为实现以上目的，本发明通过以下技术方案予以实现： 一种神经外科颅脑术后护理引流装置，包括引流箱，所述引流箱的上方设有引风 机，引风机通过连接管与引流箱的内部相连通，引流箱上设有引流管，引流管与引流箱的内 部相连通，引流管上设有单向阀，引流箱的下方固定安装有两个储液瓶，引流箱的底侧内壁 上开设有两个进液孔，两个进液孔分别与两个储液瓶的位置相对应，引流箱的一侧内壁上 固定安装有转杆，转杆上转动套接有转柱，转柱为倾斜设置。 更进一步地，所述引流箱的两侧内壁上固定安装有同一个滑杆，滑杆上滑动套接 有两个滑块，远离引风机的一个滑块与转柱的一侧相接触，两个滑块的一侧均转动安装有 连接杆，两个连接杆的底端均转动安装有活动杆，引流箱的底侧内壁上开设有两个活动孔， 两个活动杆的底端分别贯穿两个活动孔并均固定安装有浮块。 更进一步地，所述活动杆上套接有弹性波纹管，弹性波纹管的一端固定安装在引 流箱的底侧上，弹性波纹管的另一端固定安装在浮块的顶侧上。 3 CN 111569168 A 说　明　书 2/4 页 更进一步地，所述引流箱的两侧内壁上均开设有撞击孔，两个撞击孔内滑动安装 有同一个撞击杆，撞击杆的两端均延伸至两个撞击孔外，撞击杆的一侧固定安装有封堵板， 封堵板的顶侧固定安装有两个挡柱，靠近引风机的一个挡柱与挤压柱的一侧相接触，靠近 引风机的一个进液孔与封堵板的底侧相接触。 更进一步地，所述引流箱的顶侧内壁与滑杆的顶端均开设有球形槽，两个球形槽 内均转动安装有球形块，两个球形块相互靠近的一侧分别延伸至两个球形槽外并固定安装 有同一个弹簧。 更进一步地，所述引流箱的两侧均固定安装有L型板，两个L型板相互靠近的一侧 均固定安装有铃铛，两个铃铛均与撞击杆的位置相对应，靠近引风机的一个铃铛与撞击杆 的一端相接触。 更进一步地，所述撞击杆上固定套接有两个限位环，撞击杆上套接有两个密封软 管，两个密封软管相互远离的一端分别固定安装在两个限位环相互靠近的一侧上，两个密 封软管相互靠近的一端分别固定安装在引流箱的两侧上。 有益效果 采用本发明提供的技术方案，与已知的公有技术相比，具有如下有益效果： 1、本发明通过增加封堵板的设计，需要使用时，打开引风机，引风机产生负压对引 流液进行引流，引流液顺着引流管进入引流箱内，然后通过左边的进液孔进入左边的储液 瓶内，当左边的储液瓶装满时，会使得封堵板向左移动，进而关闭左侧的进液孔同时打开右 侧的进液孔，此时引流液可通过右侧的进液孔进入右侧的储液瓶内，同理，右侧储液瓶满 后，封堵板向右移动，会切换到左侧储液瓶，达到无需停止引流，保证手术的正常进行的效 果。 2、本发明通过增加铃铛的设计，当左侧的储液瓶满了后，封堵板会向左移动带动 撞击杆向左移动使其撞击左侧的铃铛，从而提醒医护人员更换左侧的储液瓶，当右侧的储 液瓶满了后，同理会使得撞击杆撞击右侧的铃铛，从而达到及时提醒的效果，避免医护人员 疏忽而忘记。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍。显而易见地，下面描述中的附图仅仅是本 发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以 根据这些附图获得其他的附图。 图1为本发明的立体图； 图2为本发明的内部立体图； 图3为本发明的正视图； 图4为本发明的图2中部分图； 图5为本发明的图3中A处放大图。 图中的标号分别代表：1-引流箱；2-引风机；3-引流管；4-单向阀；5-储液瓶；6-进 液孔；7-转杆；8-转柱；9-滑杆；10-滑块；11-连接杆；12-活动杆；13-活动孔；14-浮块；15-弹 性波纹管；16-挤压柱；17-封堵板；18-挡柱；19-撞击孔；20-撞击杆；21-L型板；22-密封软 4 CN 111569168 A 说　明　书 3/4 页 管；23-铃铛。
