技术摘要：
本发明公开了一种隐藏式配电柜，包括有地面部分和地下部分，所述地下部分包括有底座、安装在底座上的罩体、位于罩体内部的安装支架、驱动安装支架伸出或缩回罩体的升降装置，所述罩体的下端固定在底座上，罩体的上端露出地面且具有供安装支架伸出的开口，安装支架用于  全部
背景技术：
配电柜分动力配电柜(箱)和照明配电柜(箱)、计量柜(箱)，是配电系统的末级设 备。配电柜是电动机控制中心的统称。配电柜使用在负荷比较分散、回路较少的场合；电动 机控制中心用于负荷集中、回路较多的场合。它们把上一级配电设备某一电路的电能分配 给就近的负荷。这级设备应对负荷提供保护、监视和控制。现有的配电柜在路边、公园等公 共场所设置时，显得非常“碍眼”，难以与周围环境融合，破坏了环境的协调美观，同时，还容 易遭受动物或者小孩的破坏，存在一定的安全隐患。
技术实现要素：

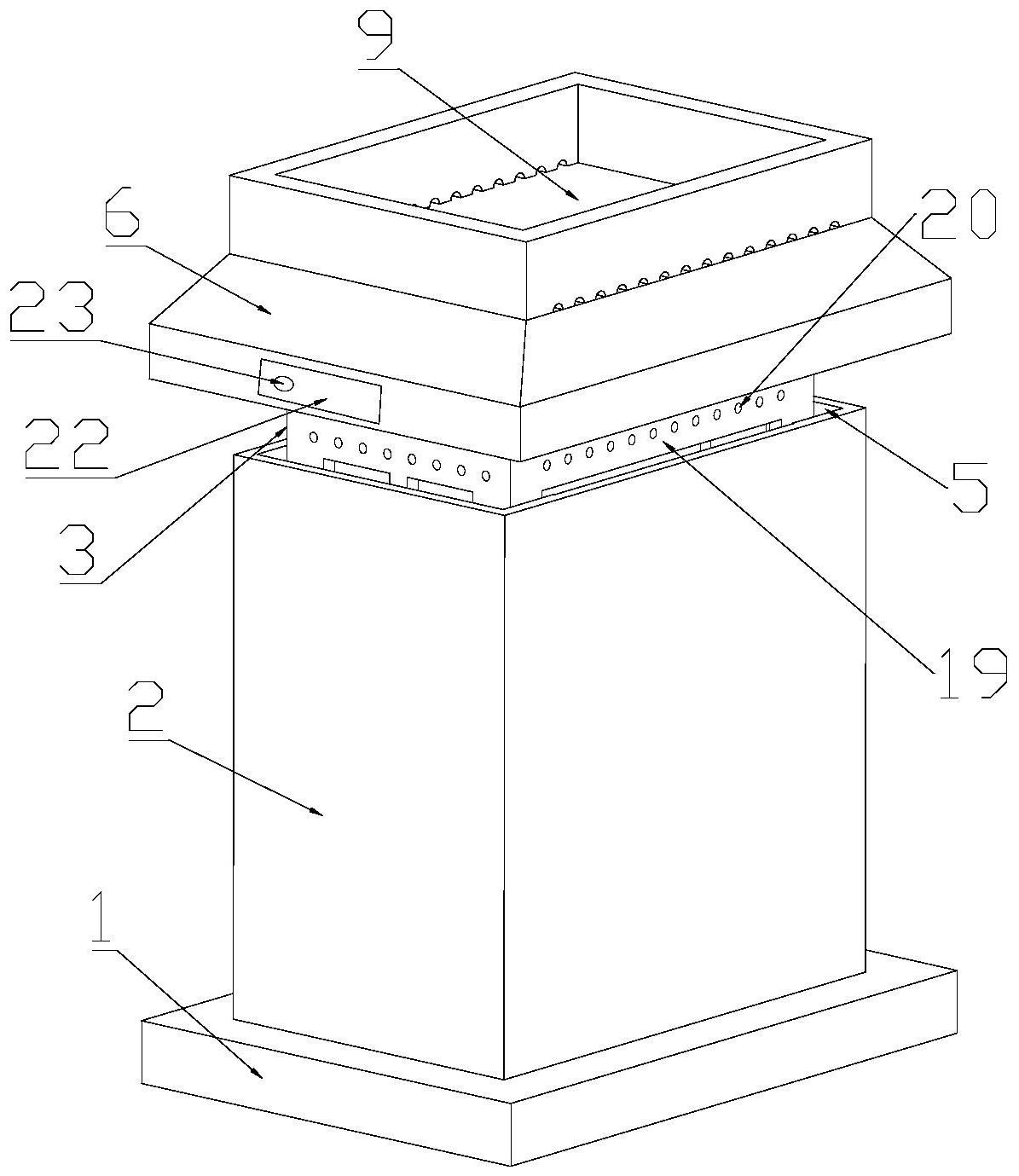

为解决上述技术问题，本发明采用的技术方案是：一种隐藏式配电柜，包括有地面 部分和地下部分，所述地下部分包括有底座、安装在底座上的罩体、位于罩体内部的安装支 架、驱动安装支架伸出或缩回罩体的升降装置，所述罩体的下端固定在底座上，罩体的上端 露出地面且具有供安装支架伸出的开口，安装支架用于安装电气元件，所述地面部分包括 有固定在安装支架的上的顶盖，安装支架缩回罩体内部时顶盖盖住开口，顶盖上设有控制 升降装置升降的开关，底座上设有连通罩体内部的进线口和出线口，所述顶盖上设有植物 栽培槽。 作为上述技术方案的优选，所述安装支架包括有升降板，升降板上固定连接有若 干支撑柱，支撑柱的上端固定连接顶盖，升降板上固定有竖直设置的电气安装板，升降板上 设有进线孔和出线孔，进线孔与进线口相对应，出线孔与出线口相对应。 作为上述技术方案的优选，所述升降装置包括有电机和丝杆，电机和丝杆均安装 在罩体内部，电机驱动丝杆转动，丝杆上安装有与丝杆相匹配的丝杆副，丝杆副固定连接升 降板。 作为上述技术方案的优选，所述丝杆的数量为两根，两根丝杆上的丝杆副均分别 固定连接升降板，两个丝杆副相对设置，电机通过同步带同时带动两根丝杆转动。 作为上述技术方案的优选，所述罩体内部安装有若干导向杆，升降板上设有供导 向杆活动穿过的导向孔。 作为上述技术方案的优选，相邻所述支撑柱之间设有挡板，挡板的两侧分别固定 连接在支撑柱的上端，挡板上设有若干透气孔。 作为上述技术方案的优选，所述透气孔倾斜设置，透气孔的最高端连通安装支架 内侧，透气孔的最低端连通安装支架外侧。 作为上述技术方案的优选，所述所述顶盖的侧面设有安装槽，安装槽内安装有温 湿度控制器，温湿度控制器包括有安装在升降板上的温度传感器和安装在顶盖上的湿度传 感器，温湿度控制器按照温度传感器提供的温度信息以及湿度传感器提供的湿度信息控制 3 CN 111600228 A 说　明　书 2/3 页 电机启动使得挡板从开口处伸出罩体或者缩回罩体内，开关设在安装槽内，开关控制电机 启动使得安装支架从开口处伸出罩体或者缩回罩体内，所述安装槽处盖有槽盖，槽盖的一 侧铰接在顶盖上，另一侧通过锁具连接顶盖。 作为上述技术方案的优选，所述罩体内设有风扇，底座上设有用于安装风扇的风 扇安装槽，风扇安装在风扇安装槽内，温湿度控制器控制风扇转动。 作为上述技术方案的优选，所述顶盖下表面设有供罩体上端露出地面的部分插入 的插槽，插槽内设有防水密封条。 本发明的有益效果是：本发明的隐藏式配电柜，适合设置在路边、公园等公共场 所，能够将配电柜进行隐藏，减少配电柜对环境造成影响，同时配电柜不易被破坏。 附图说明 图1是本发明的结构示意图； 图2是本发明的内部结构示意图； 图3是本发明挡板露出时的截面结构示意图； 图4是本发明挡板未露出时的截面结构示意图； 图5是本发明安装支架伸出罩体时的结构示意图。
