技术摘要：
一种预防失禁性皮炎的护理装置，有效的解决了失禁患者皮肤易接触刺激物、皮肤易摩擦损伤和患者转运不方便的问题，其包括第一支撑板、第二支撑板和第三支撑板，所述第二支撑板上设有一个可转动的第一支撑架和一个可转动的第二支撑架，所述第二支撑板的左端设有一个第一  全部
背景技术：
失禁相关性皮炎是指皮肤暴露于大小便中而引起的一种刺激性皮炎，是潮湿相关 性皮肤损伤的一种临床表现，常发生在病人会阴部、骶尾部、臀部、腹股沟、男性的阴囊、女 性的阴唇、大腿的内侧及后部，是失禁病人普遍存在的问题，失禁患者形成失禁性皮炎的主 要原因就是皮肤长期、反复暴露在尿液和(或)粪便中，因此要想预防失禁性皮炎的形成，在 护理中应当避免皮肤长期接触刺激物，在失禁性皮炎的护理过程中，在护理中应当避免皮 肤长期接触刺激物，在为患者翻身或移动患者的过程中，需要保持动作轻柔，不可强拉硬 拽，尽量降低摩擦力和剪切力的影响，最大限度降低对患者皮肤的损伤，医护人员在看护过 程中难度较大，因此，发明一种预防失禁性皮炎的护理装置具有很重要的社会价值。
技术实现要素：

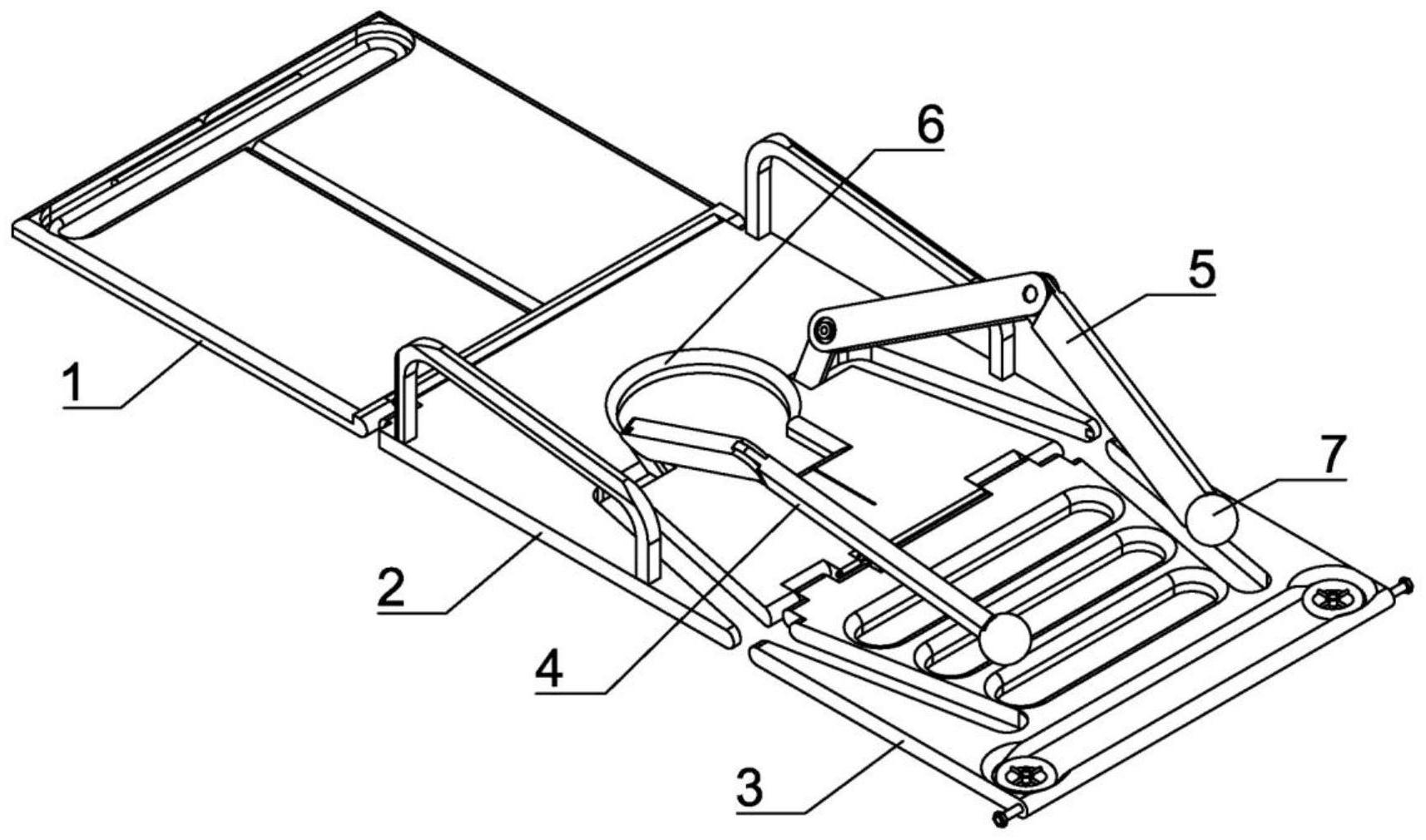

针对上述情况，为克服现有技术的缺陷，本发明提供一种预防失禁性皮炎的护理 装置，有效的解决了失禁患者皮肤易接触刺激物、皮肤易摩擦损伤和患者转运不方便的问 题。 为实现上述目的，本发明提供如下技术方案：本发明包括第一支撑板、第二支撑板 和第三支撑板，所述第二支撑板的左端与第一支撑板的右端铰接，第二支撑板的右端与第 三支撑板的左端铰接，所述第二支撑板上设有一个可转动的第一支撑架和一个可转动的第 二支撑架，第一支撑架和第二支撑架前后对称设置，所述第二支撑板的左端设有一个可随 第一支撑架转动的第一齿轮，所述第二支撑板的右端设有一个可随第二支撑架转动的第二 齿轮； 所述第一支撑板的右端固定有一个不可转动的第三齿轮，第三齿轮与第一齿轮相 互啮合，第一支撑架转动形成第三齿轮和第一支撑板绕第一齿轮转动的结构，所述第三支 撑板的左端固定有一个不可转动的第四齿轮，第四齿轮与第二齿轮相互啮合，第二支撑架 转动形成第四齿轮和第三支撑板绕第二齿轮转动的结构，第一支撑架、第二支撑架、第一支 撑板和第三支撑板转动形成推车结构。 优选的，所述第二支撑板内设有一个第一传动机构和一个第二传动机构，所述第 一传动机构包括一个第一蜗轮，第一蜗轮上啮合有一个左右方向的蜗杆，蜗杆的右端与第 一支撑架固定连接，所述第一蜗轮的上端固定连接有可随第一蜗轮转动的第一锥齿轮，第 一锥齿轮上啮合有可与第一锥齿轮转动的第二锥齿轮，第二锥齿轮通过转动轴固定连接有 第三锥齿轮，第三锥齿轮上啮合有第四锥齿轮，第四锥齿轮与第一齿轮通过转动轴连接，所 述第二传动机构与第一传动机构的工作原理相同，第二支撑架通过第二传动机构带动第二 齿轮转动。 优选的，所述第一支撑架包括第一连接板，第一连接板的下端与蜗杆固定连接，第 4 CN 111568647 A 说　明　书 2/4 页 一连接板的上端铰接有第二连接板，第二连接板的端部铰接有第三连接板，第三连接板的 端部固定有万向轮，所述第二支撑架的结构与第一支撑架的结构相同。 优选的，所述第一齿轮和第二齿轮的前端面均开设有多个限位孔，第一齿轮和第 二齿轮的前端分别设有一个限位器，限位器与对应的限位孔相互配合形成限位结构； 所述每个限位器包括一个套筒，每个套筒内固定有多个限位块，所述多个限位块 环套筒内壁间隔设置，所述每个限位块上均开设有一个限位槽，所述套筒内壁的下端固定 有一个导向套，导向套的上端面开设有多个导向槽； 所述套筒内设有可在套筒内上下滑动的销杆，销杆的中部环销杆一周固定有多个 限位条，销杆的上端固定连接有按压头，按压头与限位块之间设有弹簧。 优选的，所述第三支撑板的右端设有两个滚轮。 优选的，所述第二支撑板和第三支撑板上分别开设有两个通孔，所述第三支撑板 上开设有多个条形孔。 优选的，所述第二支撑板上开设有坐便孔，坐便孔的下端设有可拆卸的收集器。 本发明结构新颖，构思巧妙，操作简单方便，通过本设计有效的解决了失禁患者皮 肤易接触刺激物、皮肤易摩擦损伤和患者转运不方便的问题，避免了患者皮肤接触刺激物 和皮肤摩擦力的影响，提高了患者的舒适度，降低了看护人员的看护压力。 附图说明 附图用来提供对本发明的进一步理解，并且构成说明书的一部分，与本发明的实 施例一起用于解释本发明，并不构成对本发明的限制。在附图中： 图1为本发明整体结构示意图。 图2为本发明整体变形结构示意图。 图3为本发明剖切结构示意图。 图4为本发明第一传动机构结构示意图。 图5为本发明分解结构示意图。 图6为本发明限位器与第一齿轮配合结构示意图。 图7为本发明限位器结构示意图。 图8为本发明限位器内部结构示意图。
