技术摘要：

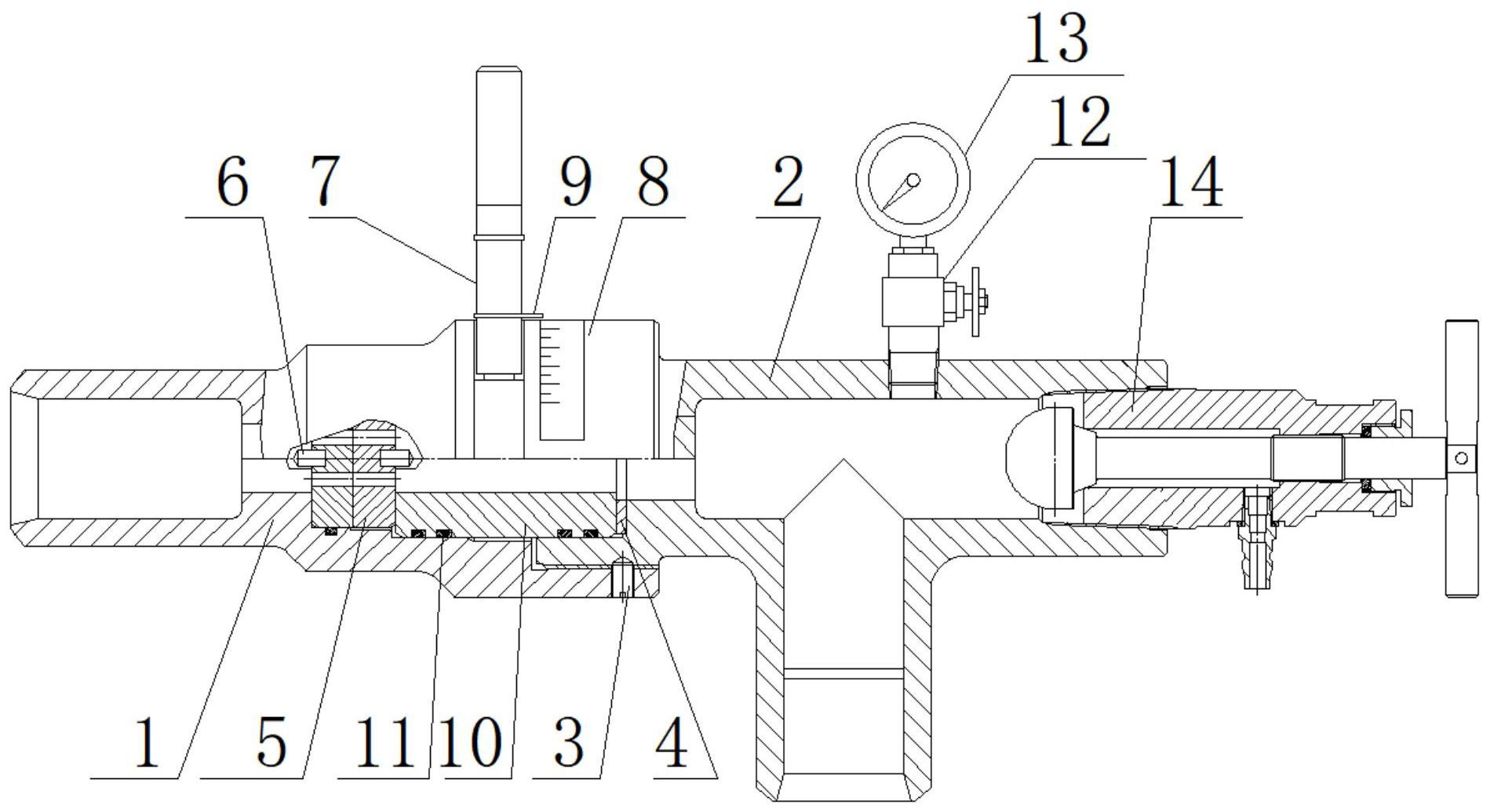

本发明涉及旋调式油嘴技术领域，且公开了该一种简洁旋调式油嘴装置，包括前阀体，所述前阀体另一侧的内部放置有后阀体，所述前阀体的另一侧固定套接有松紧螺钉，所述前阀体另一侧的下部固定连接有蝶簧，所述前阀体内部的一侧固定连接有油嘴旋调装置，所述油嘴旋调装置  全部
背景技术：
油嘴装置常见在使用过程中通过在其内部经过油气，并对油气的流速进行调节的 作用，但在现有的装置在使用过程中，存在结构复杂的现象，同时存在一定的问题，为此研 发出一种新型简洁旋调式油嘴装置。 在现有的简洁旋调式油嘴装置中，存在内部环境不变拆除，使得难以对其内部进 行清理，同时在使用过程中内部存在密封性不足，且阀门开关不变调节的现象，且调节角度 大小不可控的现象，和不变对油气进行取样的现象。
技术实现要素：
针对现有技术的不足，本发明提供了一种简洁旋调式油嘴装置，具备方便调节阀 门和阀门可控制大小、方便拆卸并对内部进行进行清理、增加内部密封性和方便提取油气 的优点，解决了存在内部环境不变拆除，使得难以对其内部进行清理，同时在使用过程中内 部存在密封性不足，且阀门开关不变调节的现象，且调节角度大小不可控的现象和不变对 油气进行取样的现象的问题。 本发明提供如下技术方案：一种简洁旋调式油嘴装置，包括前阀体，所述前阀体另 一侧的内部放置有后阀体，所述前阀体的另一侧固定套接有松紧螺钉，所述前阀体另一侧 的下部固定连接有蝶簧，所述前阀体内部的一侧固定连接有油嘴旋调装置，所述油嘴旋调 装置的一侧固定连接有定位销，所述前阀体中部的上部活动套接有手柄，所述前阀体中部 上部的外部固定套接有指示牌，所述手柄下部的中部固定连接有指针，所述油嘴旋调装置 的另一侧活动套接有转动芯，所述转动芯下部的内部固定连接有O形密封圈，所述松紧螺钉 上部的中部固定连接有压力表截至阀一，所述压力表截至阀一的上部固定连接有压力表 一，所述松紧螺钉另一侧的内部固定连接有取样阀，且松紧螺钉内部的另一侧可取出取样 阀并在其内部固定连接有丝堵，所述丝堵的另一侧固定连接有压力表截至阀二，所述压力 表截至阀二中部的上部固定连接有压力表二，所述后阀体内部的一侧固定连接有油嘴。 优选的，所述前阀体另一侧的内部活动套接有后阀体，且前阀体的下部固定连接 有蝶簧，其中蝶簧穿过前阀体并固定在后阀体上。 优选的，所述油嘴旋调装置由两端给圆盘状结构陶瓷组成、中腔设有两个扇形油 嘴孔，一块油嘴旋调装置通过定位销将其固定在前阀体底部平面上，油嘴旋调装置的外径 与前阀体的内径之间固定连接有O形密封圈。 优选的，所述油嘴旋调装置的另一块经过定位销将其固定在转动芯上，转动芯的 外径与前阀体的中部的内径通过O形密封圈配合连接，其中前阀体的后端与后阀体的前端 之间放置有松紧螺钉。 优选的，所述前阀体中部内部开设有扇形槽，且手柄穿过扇形槽且固定在转动芯 3 CN 111594108 A 说　明　书 2/4 页 的内部，且手柄的下部的外部固定连接有指示牌，且与指针上的刻度进行校准。 优选的，所述后阀体后端的内部固定套接有取样阀，且在后阀体上部的中部固定 连接有压力表截至阀一，并在压力表截至阀一的上部固定连接有压力表一，使得可通过取 样阀对前阀体和后阀体内部的油脂进行取样，同时压力表截至阀一和压力表一可通过控制 压力表截至阀一，使得压力表一对内部气体进行检测内部压强。 优选的，所述取样阀可进行拆卸，同时将压力表截至阀一和压力表一进行拆卸，并 将后阀体的后端内部固定套接有丝堵，同时将丝堵的另一侧的上部固定连接有压力表截至 阀二和压力表二。 优选的，后阀体内部一侧的腔体固定套接有油嘴，其中油嘴卡接在后阀体一侧的 内部。 与现有技术对比，本发明具备以下有益效果： 1、该简洁旋调式油嘴装置，通过更换压力表截至阀一、压力表一和取样阀，并在后 阀体内部的另一侧固定套接有丝堵、压力表截至阀二和压力表二，使得在使用过程中，对对 油气的取样和装置内部对装置进行密封起到增加装置使用时的安全性和实用性。 2、该简洁旋调式油嘴装置，通过在装置转动芯的上部固连接有手柄，并且手柄的 上部穿过前阀体上开设有扇形槽，并转动手柄带动指示牌在指针上转动，且带动转动芯转 动，使得在使用过程中，可带动油嘴旋调装置转动，使得带动内部圆盘转动，使得起到可调 节内部阀门大小的作用，同时在使用过程中，手柄上固定连接有指示牌，且指示牌指向指 针，使得在使用过程中，观察指示牌和指针的位置，使得对打开阀门大小进行调节控制，为 此增加装置使用时的可控性。 3、该简洁旋调式油嘴装置，通过油嘴旋调装置和转动芯的中部的外径和前阀体内 部的中部的内径之间固定连接有O形密封圈，使得在使用过程中，增加装置使用时的密封 性，同时前阀体和后阀体之间固定通过蝶簧对其进行固定，使得在使用过程中方便拆卸，且 方便对内部进行清理。 附图说明 图1为本发明结构取样阀安装使用局部剖示意图； 图2为本发明结构油嘴旋调装置安装示意图； 图3为本发明结构压力表二安装主视示意图； 图4为本发明结构油嘴套示意图。 图中：1、前阀体；2、后阀体；3、松紧螺钉；4、蝶簧；5、油嘴旋调装置；6、定位销；7、手 柄；8、指示牌；9、指针；10、转动芯；11、O形密封圈；12、压力表截至阀一；13、压力表一；14、取 样阀；15、丝堵；16、压力表截至阀二；17、压力表二；18、油嘴。
