技术摘要：

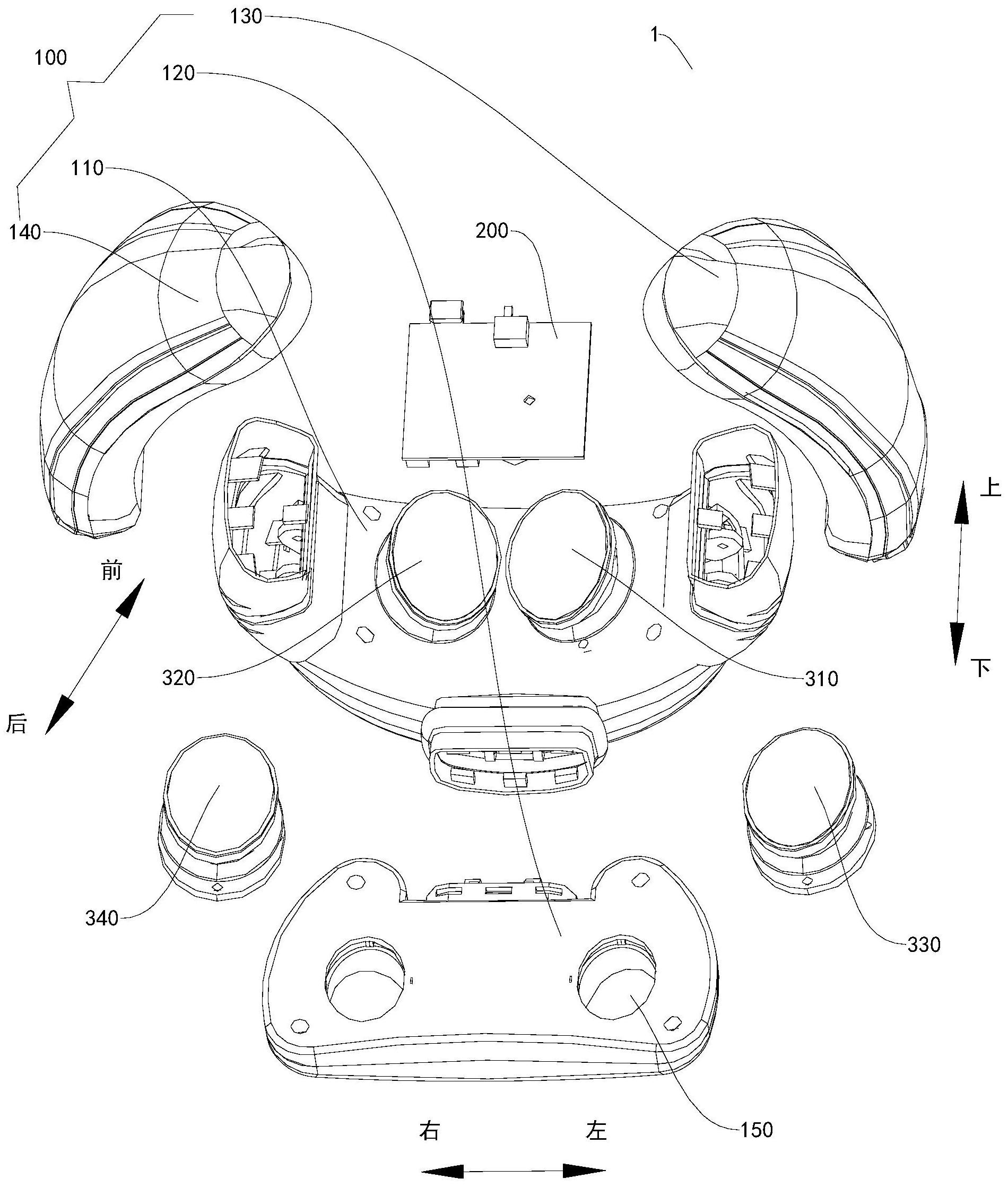

本发明公开了一种颈椎按摩仪，颈椎按摩仪包括：机体，机体包括上机体、下机体、左包绕体和右包绕体；电路板，电路板设于上机体内；左上按摩头和右上按摩头，左上按摩头和右上按摩头安装于上机体且沿左右方向间隔设置；左下按摩头和右下按摩头，左下按摩头和右下按摩头  全部
背景技术：
由于工作压力的不断增加，办公室工作人员的工作时长不断增加，这样颈椎病的 发病率逐渐提高，而且呈现出年轻化的趋势。颈椎治疗仪能够有效按摩颈椎，治疗颈椎疾 病，其受到了广大白领的喜爱。 然而，相关技术中的颈椎按摩仪通常采用一个或者两个按摩头，按摩头主要用于 按摩第二节和第三节颈椎，按摩面积较小，不能够有效缓解颈椎疼痛，例如，第四节颈椎及 其以后的颈椎都无法得到按摩缓解，导致按摩效果差。 并且，为了使按摩头始终贴合于皮肤，按摩头需要相对于机体可动，且按摩头需与 电路板电连接，这样按摩头的动作时极易影响与电路板的电连接，导致电连接不可靠，影响 按摩仪的性能稳定性。
技术实现要素：
本发明旨在至少解决现有技术中存在的技术问题之一。为此，本发明的一个目的 在于提出一种颈椎按摩仪，该颈椎按摩仪具有按摩面积大、连接稳定和性能可靠等优点。 为了实现上述目的，根据本发明实施例提出一种颈椎按摩仪，所述颈椎按摩仪包 括：机体，所述机体包括上机体、下机体、左包绕体和右包绕体，所述下机体安装于所述上机 体的下方且相对于所述上机体可转动，所述左包绕体安装于所述上机体的左侧且相对于所 述上机体可转动，所述右包绕体安装于所述上机体的右侧且相对于所述上机体可转动；电 路板，所述电路板设于所述上机体内；左上按摩头和右上按摩头，所述左上按摩头和所述右 上按摩头安装于所述上机体且沿左右方向间隔设置；左下按摩头和右下按摩头，所述左下 按摩头和所述右下按摩头安装于所述下机体且沿左右方向间隔设置；其中，所述左上按摩 头、所述右上按摩头、所述左下按摩头和所述右下按摩头中的每一个包括柔性套、固定头、 导电片、弹簧和压块，所述柔性套的一端安装于所述机体，所述固定头安装于所述柔性套的 另一端，所述导电片安装于所述固定头的外侧，所述压块安装于所述固定头，所述弹簧被压 缩在所述压块和所述导电片之间且通过导线与所述电路板相连。 根据本发明实施例的颈椎按摩仪具有按摩面积大、连接稳定和性能可靠等优点。 另外，根据本发明实施例的颈椎按摩仪还具有下列的附加技术特征： 根据本发明的一些具体实施例，所述机体开设有过孔，所述柔性套的所述一端构 造有沿其周向延伸的装配环槽，所述过孔的周沿配合在所述装配环槽内且所述柔性套通过 自身的弹性与所述过孔过盈配合。 根据本发明的一些具体实施例，所述柔性套的所述另一端构造有凹槽，所述固定 头构造有环座，所述环座配合在所述凹槽内。 进一步地，所述环座设有沿其周向间隔设置的多个卡扣，所述凹槽的底壁设有对 4 CN 111568713 A 说　明　书 2/5 页 应数量的卡孔，多个所述卡扣通过所述柔性套的弹性一一对应地卡合于多个所述卡孔内。 根据本发明的一些具体实施例，所述固定头设有安装柱和导向柱，所述环座围绕 所述安装柱和所述导向柱设置，所述凹槽的底壁设有中心孔，所述安装柱和所述导向柱穿 过所述中心孔，所述压块安装于所述安装柱且所述弹簧设于所述导向柱内。 进一步地，所述安装柱的轴向和所述导向柱的轴向平行且所述安装柱和所述导向 柱相连。 根据本发明的一些具体实施例，所述导向柱内具有两端贯通的导向腔，所述弹簧 设于所述导向腔内，所述弹簧的一端止抵于所述导电片且另一端止抵于所述压块。 进一步地，所述安装柱的朝向所述机体的一端的端面设有螺纹孔，所述压块通过 配合于所述螺纹孔的螺纹紧固件安装于所述安装柱。 进一步地，所述压块包括相连的安装片和压片，所述安装片通过配合于所述螺纹 孔的螺纹紧固件安装于所述安装柱，所述压片遮挡所述导向腔的朝向所述机体的一端且压 紧所述弹簧的所述另一端。 进一步地，所述压片设有露出所述导向腔的一部分的豁口，所述弹簧的所述另一 端构造有引出端，所述引出端从所述豁口伸出所述导向腔且与所述导线相连。 根据本发明的一些具体实施例，所述导电片设有沿其周向间隔设置的多个折爪， 所述固定头设有对应数量的多个装配孔，多个折爪一一对应地钩挂于多个所述装配孔。 进一步地，所述固定头的外侧构造有容纳槽，所述导电片设于所述容纳槽内，多个 所述折爪位于所述导电片的外周沿处，多个所述装配孔位于容纳槽的侧壁和底壁的交接 处。 附图说明 本发明的上述优点结合下面附图对实施例的描述中将变得明显和容易理解，其 中： 图1是根据本发明实施例的颈椎按摩仪的结构示意图。 图2是根据本发明实施例的颈椎按摩仪的爆炸图。 图3是根据本发明实施例的颈椎按摩仪的按摩头的爆炸图。 图4是根据本发明实施例的另一视角的颈椎按摩仪的按摩头的爆炸图。 附图标记： 颈椎按摩仪1、 机体100、上机体110、下机体120、左包绕体130、右包绕体140、过孔150、 电路板200、 左上按摩头310、右上按摩头320、左下按摩头330、右下按摩头340、 柔性套400、装配环槽410、凹槽420、卡孔421、中心孔422、 固定头500、环座510、卡扣511、安装柱520、螺纹孔521、导向柱530、导向腔531、装 配孔540、容纳槽550、弹簧560、引出端570、 导电片600、折爪610、 压块700、安装片710、压片720、豁口730、凸起740。 5 CN 111568713 A 说　明　书 3/5 页
