技术摘要：
本发明涉及一种太阳能电板系统。所述太阳能电板系统包括安装架、发电板组件与清洗组件，发电板组件包括发电板与汇流件，发电板安装于安装架上，汇流件安装于发电板的底面，发电板的顶面的相对两侧分别设置有限位架，限位架内形成有导向槽，导向槽的中轴线与发电板的上  全部
背景技术：
太阳能发电站一般是将太阳能发电板通过支架安装于阳光充足的场地，利用太阳 光进行发电，通过将多个太阳能发电板的电路插接于一起从而实施并联或者串联。然而，太 阳能发电板在长时间的风吹、日晒及雨淋的作用下，其表面积聚了一层污渍灰尘，严重影响 发电效率。
技术实现要素：

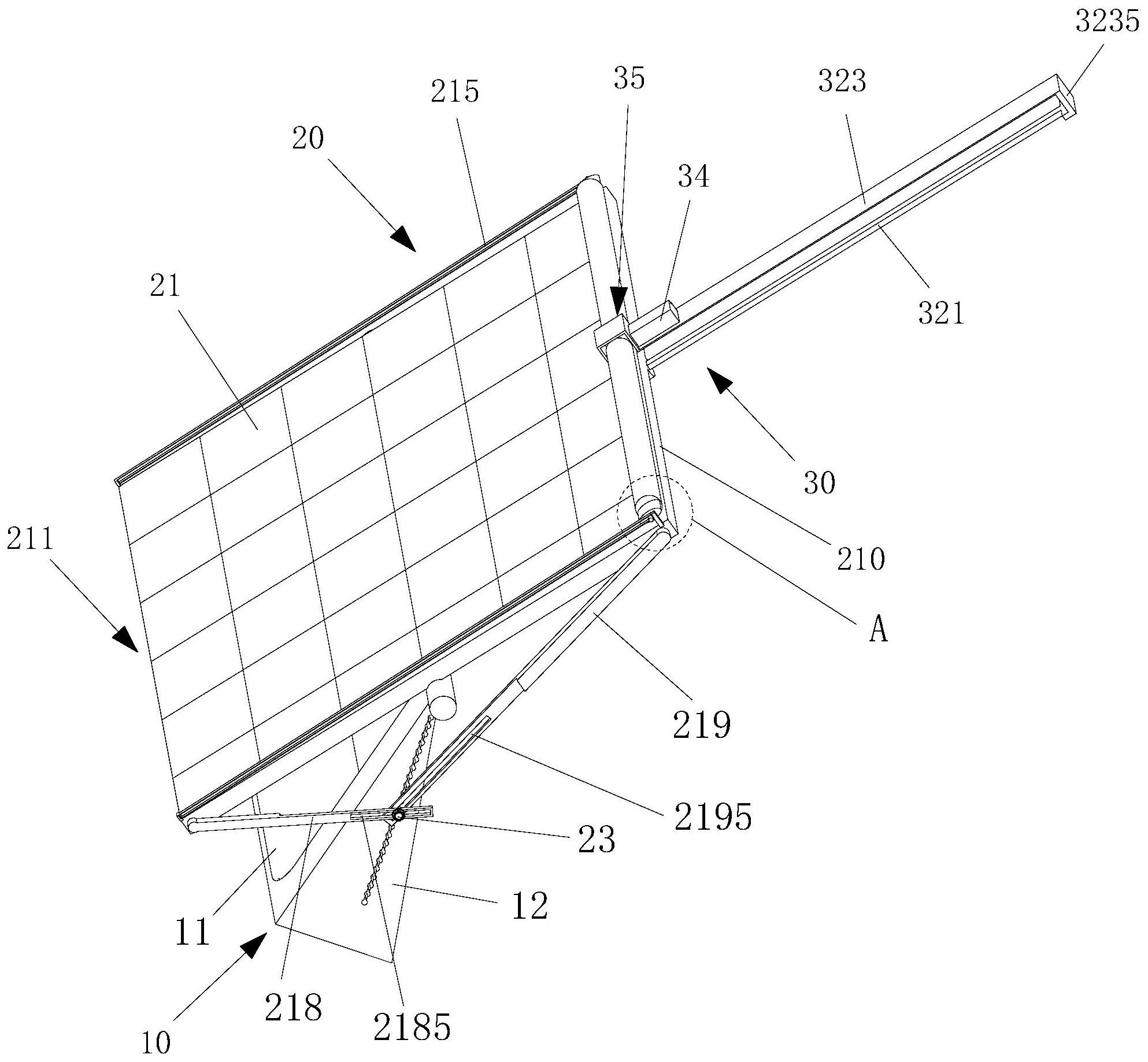

基于此，有必要提供一种便于清洁表面污渍的太阳能电板系统。 一种太阳能电板系统，包括安装架、发电板组件与清洗组件，发电板组件包括发电 板与汇流件，发电板安装于安装架上，汇流件安装于发电板的底面，发电板的顶面的相对两 侧分别设置有限位架，限位架内形成有导向槽，导向槽的中轴线与发电板的上表面之间的 距离沿朝向发电板的下端的方向逐渐减小，清洗组件包括伸缩气缸、滑行架、清洗辊、防水 电机与伸缩抵持杆，伸缩气缸安装于发电板的底面，滑行架包括相互平行的驱动杆与推动 杆，驱动杆固定于防水电机的输出轴上，推动杆的端部固定连接于驱动杆的末端，推动杆与 驱动杆分别位于发电板的顶面与底面，推动杆邻近发电板的一端设置有导向架，清洗辊包 括硬质芯轴与弹性包卷，硬质芯轴的横截面为椭圆，弹性包卷固定包裹于硬质芯轴的周面 上，弹性包卷的外周面为圆柱面，硬质芯轴的相对两端分别凸设有凸柱，两个凸柱分别滑动 地插设于两个导向槽内，弹性包卷的中部断开形成安装间隔，硬质芯轴的中部的周面上开 设有多个插孔，多个插孔均位于安装间隔中，导向架罩设于清洗辊的中部，防水电机安装于 推动杆上，伸缩抵持杆安装于防水电机的输出轴上，伸缩抵持杆的端部插入安装间隔中并 抵持于硬质芯轴的周面上，伸缩气缸用于通过滑行架带动清洗辊沿发电板的上表面往复移 动，防水电机用于驱动伸缩抵持杆插入对应的插孔中。 在其中一个实施方式中，弹性包卷包括两段包卷，安装间隔形成于两段包卷之间。 在其中一个实施方式中，在硬质芯轴的椭圆横截面上，长轴的一端开设有一个插 孔，短轴的一端开设有一个插孔，导向架的宽度大于安装间隔的宽度以使得导向架的相对 两侧分别对准两段包卷。 在其中一个实施方式中，推动杆远离导向架的一端垂直设置有矩形板，矩形板的 底端垂直固定于驱动杆的端部。 在其中一个实施方式中，导向架包括安装板、顶板与抵持板，安装板垂直设置于推 动杆的端部，抵持板与安装板平行，顶板的相对两端分别垂直连接于安装板与抵持板上。 在其中一个实施方式中，安装间隔位于安装板与抵持板之间，抵持板的底部设置 有海绵滚轮，海绵滚轮抵持于发电板的上表面上。 在其中一个实施方式中，安装板上开设有穿孔，防水电机邻近安装板安装，伸缩抵 3 CN 111545501 A 说　明　书 2/5 页 持杆穿设于穿孔中，发电板还包括上端，上端设置有喷水管，滑行架位于发电板的上端，发 电板的底面设置有两个转轴。 在其中一个实施方式中，两个转轴分别固定于发电板的相对两侧，两个转轴同轴 设置，安装架包括固定板与两个支撑板，两个支撑板分别垂直固定于固定板的相对两端，两 个转轴分别转动地安装于两个支撑板的顶部。 在其中一个实施方式中，支撑板上开设有狭槽，狭槽上设置有多个相互间隔的螺 纹孔，发电板的上端的相对两侧分别转动连接有上拉杆，发电板的下端的相对两侧分别连 接有下拉杆，上拉杆上开设有上条形孔，下拉杆上开设有下条形孔。 在其中一个实施方式中，发电板组件还包括两个螺栓，两个螺栓分别安装于发电 板的相对两侧，每个螺栓穿设于上条形孔与下条形孔中并螺合于螺纹孔中，以固定上拉杆 与下拉杆，从而将发电板定位于倾斜角度。 在太阳能电板系统中，当需要清洗发电板的表面污渍时，先从发电板的上端喷水， 防水电机驱动伸缩抵持杆插入其中一个插孔中，以避免清洗辊旋转，伸缩气缸通过滑行架 带动导向架移动，导向架带动清洗辊沿发电板的上表面往复移动以实施清洗作业。在清洗 辊往发电板的下端移动时，由于导向槽的中轴线距离发电板的上表面的距离的限制，其对 发电板的表面的抵持力度逐渐增大，有助于将污渍推下发电板。而在清洗几次之后，需要加 大抵持力度以进一步提高清洗效果时，防水电机驱动伸缩抵持杆收缩使得伸缩抵持杆退出 插孔，清洗辊在导向架的带动下转动，使得伸缩抵持杆的端部沿硬质芯轴的周面滑动，直至 伸缩抵持杆对准并插入另一个插孔中，从而硬质芯轴旋转一定的角度，例如使得硬质芯轴 的表面距离发电板的上表面更近(即硬质芯轴表面与发电板的上表面之间的弹性包卷更 薄)，从而增大弹性包卷对发电板的抵持力度，提高清洗效果，以方便清洗发电板的表面污 渍。 附图说明 图1为一实施例的太阳能电板系统的立体示意图。 图2为图1所示太阳能电板系统的另一视角的立体示意图。 图3为图1中A处的局部放大图。 图4为图2中B处的局部放大图。 图5为一实施例的清洗组件的部分结构的局部放大图。
