技术摘要：
本公开实施例提供了一种异形显示面板和显示装置，所述异形显示面板包括：异形显示区，包括非显示子区，以及包围所述非显示子区的显示子区；所述异形显示区具有多条沿第一方向延伸的栅线，部分所述栅线在所述非显示子区处断开，所述显示子区关于过所述异形显示区的中心  全部
背景技术：
随着显示行业技术越来越成熟，异形显示逐渐进入人们的视野内。对奇异的显示 装置的需求也越来越多，因此对针对异形显示的设计也与以往有比较大差异。以往的方形 屏或者简单的异形，一般都是对称图形，比如圆形手表，刘海屏手机等，而针对非对称镂空 式的异形显示目前市场还属于空缺，该种非对称镂空式的异形显示面板在不对称的两侧通 常会存在接收到的信号存在差异，进而产生画面错位的问题。
技术实现要素：

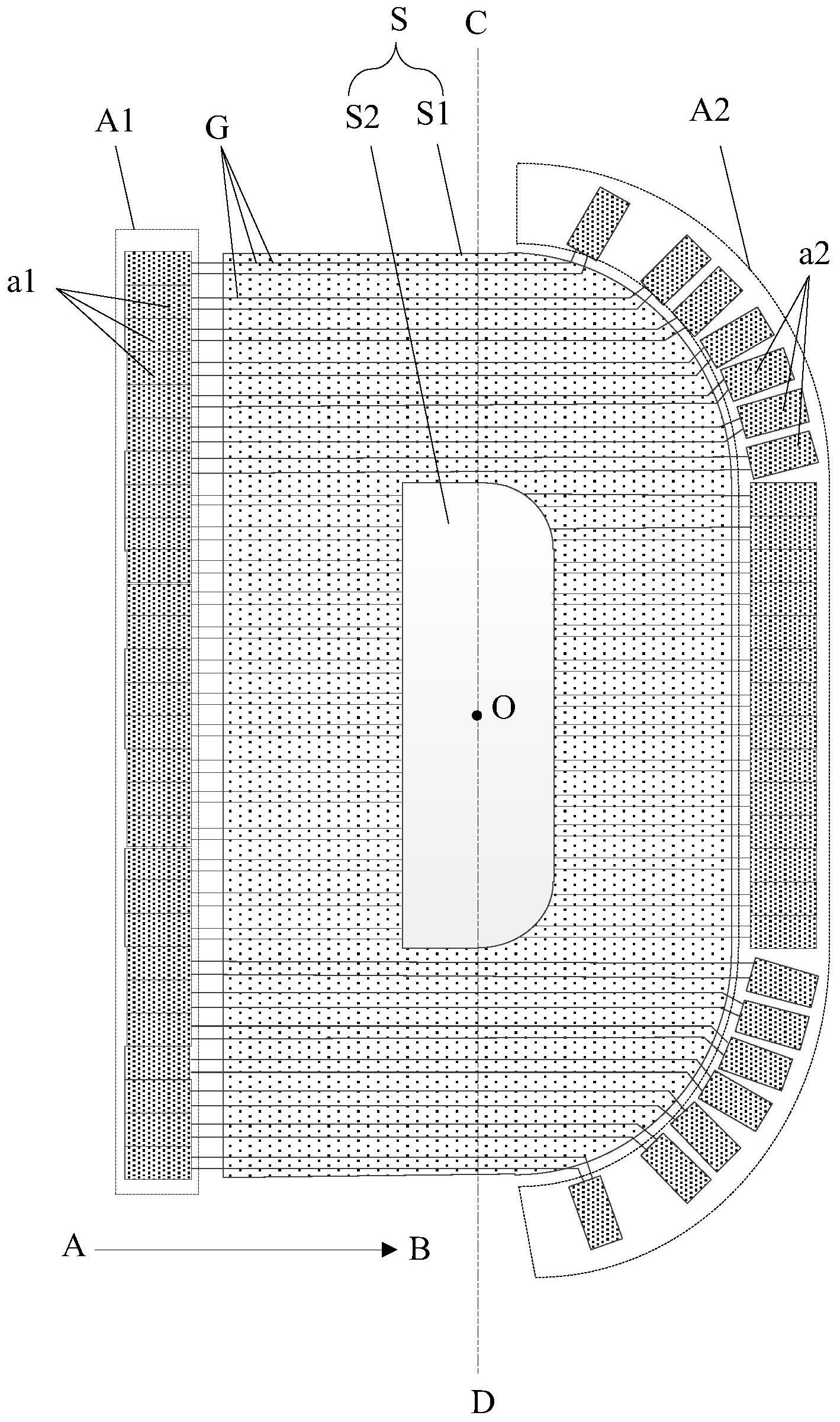

本发明实施例提供一种异形显示面板，包括： 异形显示区，包括非显示子区，以及包围所述非显示子区的显示子区；所述异形显 示区具有多条沿第一方向延伸的栅线，部分所述栅线在所述非显示子区处断开，所述显示 子区关于过所述异形显示区的中心且垂直于所述第一方向的直线非对称； 第一栅极驱动电路组，位于所述异形显示区的一侧，与未被所述非显示子区断开 的所述栅线的一端电连接，以及与被所述非显示子区断开的一侧所述栅线电连接； 第二栅极驱动电路组，位于所述异形显示区的另一侧，与未被所述非显示子区断 开的所述栅线的另一端电连接，以及与被所述非显示区断开的另一侧所述栅线电连接。 在一种可能的实施方式中，所述显示子区包括：位于所述非显示子区一侧的矩形 第一显示子区，位于所述非显示子区另一侧的弧形第二显示子区，连接所述第一显示子区 一端和所述第二显示子区一端的第三显示子区，以及连接所述第一显示子区另一端和所述 第二显示子区另一端的第四显示子区； 所述第一显示子区的所述栅线仅与所述第一栅极驱动电路组电连接；所述第二显 示子区的所述栅线仅与所述第二栅极驱动电路组电连接；所述第三显示子区的所述栅线的 一端与所述第一栅极驱动电路组电连接，另一端与所述第二栅极驱动电路组电连接；所述 第四显示子区的所述栅线的一端与所述第一栅极驱动电路组电连接，另一端与所述第二栅 极驱动电路组电连接。 在一种可能的实施方式中，所述第一显示子区在垂直于所述第一方向上的长度与 所述非显示子区在垂直于所述第一方向上的最大长度相同；所述第一显示子区在垂直于所 述第一方向上的长度与所述第二显示子区在垂直于所述第一方向上的最大长度相同。 在一种可能的实施方式中，所述第一显示子区的所述栅线在所述第一方向上的长 度与所述第二显示子区的所述栅线在所述第一方向上的长度相同。 在一种可能的实施方式中，所述第一显示子区具有多个呈阵列分布的第一像素， 所述第二显示子区具有多个呈阵列分布的第二像素； 所述第一显示子区的沿所述第一方向依次排布的所述第一像素的列数，与所述第 4 CN 111613145 A 说　明　书 2/7 页 二显示子区的沿所述第一方向依次排布的所述第二像素的列数相同。 在一种可能的实施方式中，所述第三显示子区的远离所述非显示子区一侧的外轮 廓为弧形，所述第四显示子区的远离所述非显示子区一侧的外轮廓为弧形； 所述第二栅极驱动电路组在所述第三显示子区外围呈环绕所述第三显示子区设 置；所述第二栅极驱动电路组在所述第四显示子区外围呈环绕所述第四显示子区设置。 在一种可能的实施方式中，所述第一栅极驱动电路组包括多个相互级联的第一栅 极驱电路；所述第二栅极驱动电路组包括多个相互级联的第二栅极驱动电路； 所述第三显示子区外围的至少部分相邻两个所述第二栅极驱动电路之间设置有 第一类浮置栅极驱动电路；所述第四显示子区外围的至少部分相邻所述第二栅极驱动电路 之间设置有第二类浮置栅极驱动电路； 所述第三显示子区外围的相邻两个所述第二栅极驱动电路通过跳过所述第一类 浮置栅极驱动电路的信号线电连接；所述第四显示子区外围的相邻两个所述第二栅极驱动 电路通过跳过所述第二类浮置栅极驱动电路的信号线电连接。 在一种可能的实施方式中，所述异形显示面板还包括：位于所述第一显示子区外 围且主体延伸方向与所述第一方向垂直的第一脉冲信号线，以及位于所述第二显示子区外 围且环绕弧形外轮廓的弧形第二脉冲信号线； 所述第一脉冲信号线包括蛇形走线部，以及与所述蛇形走线部电连接的直线形走 线部，所述蛇形走线部和所述直线形走线部的总长度与所述第二脉冲信号线的长度相同。 在一种可能的实施方式中，所述异形显示面板还包括控制IC； 所述直线形走线部通过所述蛇形走线部与所述控制IC电连接。 在一种可能的实施方式中，所述第一脉冲信号线包括多个所述蛇形走线部，多个 所述蛇形走线部在所述第一脉冲信号线依次等间距分布。 在一种可能的实施方式中，所述第一脉冲信号线以及所述第二脉冲信号线为帧起 始信号线；或者，所述第一脉冲信号线以及所述第二脉冲信号线为时钟信号线。 在一种可能的实施方式中，所述第一脉冲信号线和所述第二脉冲信号线的线宽相 同。 在一种可能的实施方式中，所述显示面板还包括多条与所述第一脉冲信号线相交 绝缘的第一类信号走线，以及多条与所述第二脉冲信号线相交绝缘的多条第二类信号走 线； 所述第一脉冲信号线与所述第一类信号走线的交叠面积与所述第二脉冲信号线 与所述第二类信号走线的交叠面积相同。 在一种可能的实施方式中，所述第一脉冲信号线与所述第一类信号走线垂直相 交；所述第二脉冲信号线与所述第二类信号走线垂直相交。 在一种可能的实施方式中，所述第一类信号走线为所述第一栅极驱动组内的信号 走线；所述第二类信号走线为所述第二栅极驱动电路组内的信号走线。 本公开实施例还提供一种显示装置，其中，至少包括如本公开实施例提供的所述 异形显示面板。 5 CN 111613145 A 说　明　书 3/7 页 附图说明 图1为本公开实施例提供的一种异形显示面板的示意图； 图2为本公开实施例提供的包括多个显示子区的异形显示面板的示意图； 图3为本公开实施例提供的包括第一类浮置栅极驱动电路和第二类浮置栅极驱动 电路的异形显示面板的示意图； 图4为本公开实施例提供的第一栅极驱动电路和第一类浮置栅极驱动电路的连接 示意图； 图5为本公开实施例提供的包括第一脉冲信号线和第二脉冲信号线的异形显示面 板的示意图； 图6为本公开实施例提供的包括第一脉冲信号线、第二脉冲信号线和控制IC的异 形显示面板的示意图； 图7为本公开实施例提供的包括多个蛇形走线部的异形显示面板的示意图； 图8为本公开实施例提供的第一脉冲信号线与第一类信号走线的交叠示意图。
