技术摘要：
本发明设计滤波器检测领域，公开了一种介质波导滤波器的测试夹具。包括工装底座以及安装于所述工装底座上的接地件，所述接地件上开设有定位孔，所述定位孔内设置有接地插件和信号传输插件，所述接地插件的第一端通过所述接地件接地，所述信号传输插件的第一端贯穿于所  全部
背景技术：
】 滤波器是由电容、电感和电阻组成的滤波电路。滤波器可以对电源线中特定频率 的频点或该频点以外的频率进行有效滤除，得到一个特定频率的电源信号，或消除一个特 定频率后的电源信号，因此滤波器广泛应用于各种电子设备中。滤波器在出厂前或者安装 进入电路之前都需要经过测试环节，以确保滤波器能够正常工作。现有技术中，测试时需要 在滤波器上焊接SMA接头，检测过程可能会损坏滤波器的结构，导致滤波器的故障，同时采 用焊接方式进行滤波器的检测，降低了效率。因此有必要提供一种在不破坏滤波器结构的 基础上，可以快速测试滤波器的方法。 【
技术实现要素：

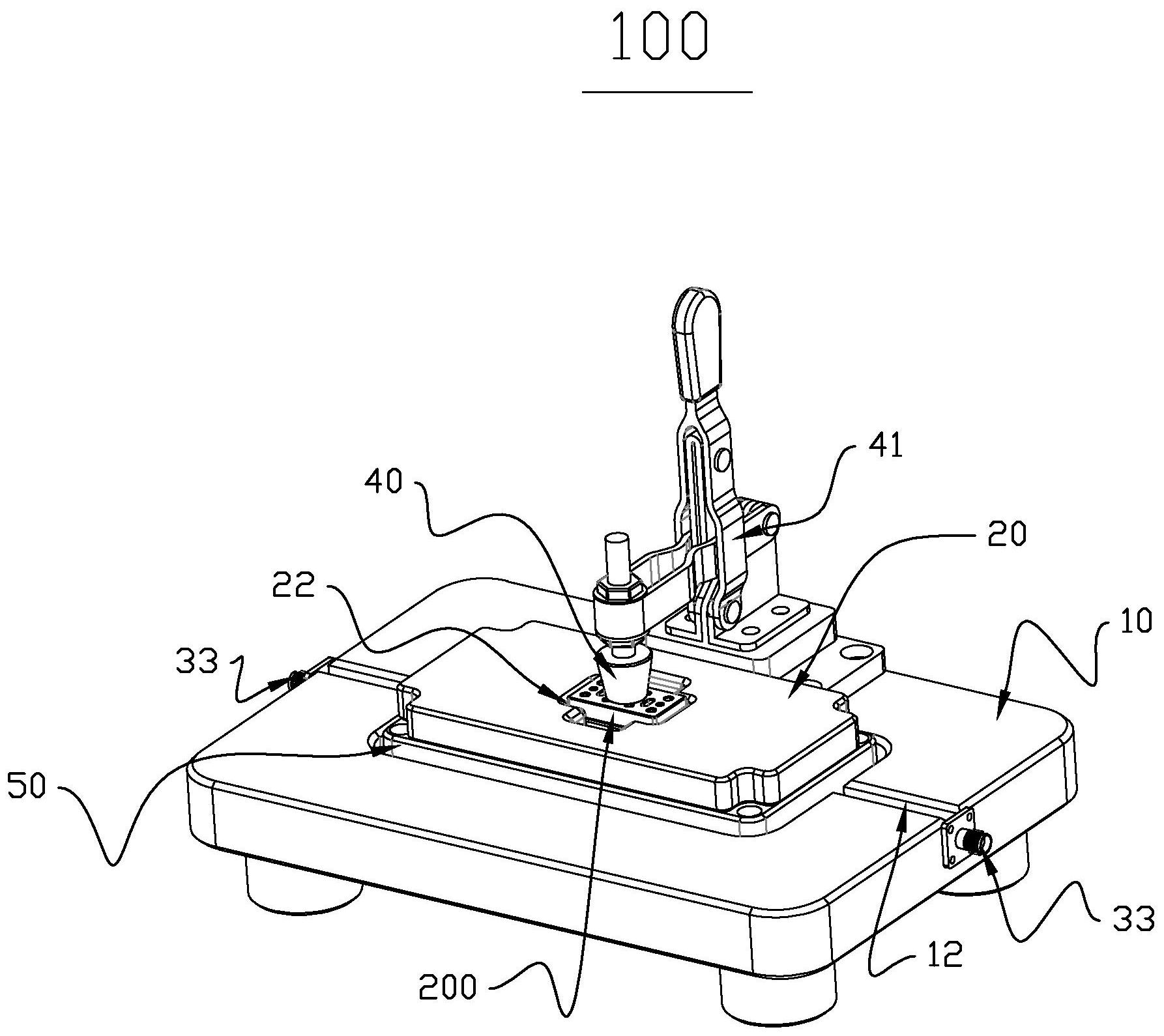

】 本发明的目的在于提供一种不破坏滤波器结构，又可以快速测试滤波器的介质波 导滤波器的测试夹具。 本发明的技术方案如下：提供一种介质波导滤波器的测试夹具，包括工装底座以 及安装于所述工装底座上的接地件，所述接地件上开设有定位孔，所述定位孔内设置有接 地插件和信号传输插件，所述接地插件的第一端通过所述接地件接地，所述信号传输插件 的第一端贯穿于所述定位孔并通过测试同轴线连接于一SMA接头，所述接地插件的第二端 和所述信号传输插件的第二端连接于待测滤波器。 进一步地，所述接地件为接地铜块，所述接地铜块具有第一表面和与所述第一表 面相对设置的第二表面，所述第一表面设置有工位槽，所述定位孔分布于所述工位槽内，所 述待测滤波器适配安装于所述工位槽内。 进一步地，还包括设于待测滤波器上方并与待测滤波器顶面接触的压头，所述压 头安装于一铰接结构的第一端，所述铰接结构的第二端固定于所述工装底座。 进一步地，所述工装底座的顶面上设置有定位凹槽以及与所述定位凹槽连接并延 伸至所述工装底座两侧边缘的线位槽，所述定位凹槽内设置有定位件，所述接地件通过所 述定位件连接于所述工装底座，所述测试同轴线安装于所述线位槽并与安装于所述线位槽 端部的SMA接头连接。 进一步地，所述测试同轴线与所述信号传输插件的第一端之间还设置有铜芯，所 述铜芯的第二端与所述测试同轴线焊接连接，所述铜芯的第一端连接于所述信号传输插件 的第一端，所述定位件上设置有贯通的线路通孔，所述铜芯通过铜芯塑圈固定于所述线路 通孔内。 进一步地，所述测试同轴线通过接地压条固定于所述定位件。 进一步地，所述接地插件为接地PIN针，所述信号传输插件为输入输出PIN针。 进一步地，所述接地PIN针的数量至少为1个，所述输入输出PIN针的数量至少为2 3 CN 111596105 A 说　明　书 2/4 页 个。 本发明的有益效果在于：工装底座为整个装置提供了工作平台，在工装底座上安 装有接地件，接地件上开设有定位孔，在定位孔内安装有接地插件和信号传输插件。接地插 件一端通过接地件接地，另一端与待测滤波器连接，用于将待测滤波器对应连接点的电势 降为零。信号传输插件的一端与待测滤波器的输入输出端口连接，另一端通过测试同轴线 连接SMA接头，通过SMA接头来测试滤波器的性能。本发明提供的介质波导滤波器的测试夹 具可以通过接地插件和信号传输插件与待测滤波器连接，通过非焊接的方式与SMA接头连 接，测试时不破坏滤波器，同时由于减少焊接工序，还可以增加测试时的效率。 【附图说明】 下面结合附图详述本发明的具体结构： 图1为本发明的立体图； 图2为本发明的爆炸图； 图3为本发明的仰视图； 图4为本发明的工装底座立体图； 图5为本发明的接地件立体图； 图6为本发明的接地插件和信号传输插件立体图； 图7为本发明的接地件的俯视图； 图8为本发明的接地件的剖面图； 图9为本发明的定位件的立体图； 图10为本发明的测试线路立体图。 【
