具有缓冲功能的推拉门


技术摘要:
本发明公开了一种具有缓冲功能的推拉门,包括上固定框、下固定框、位于上固定框和下固定框之间的若干滑动组件,上固定框的内侧面上设有与滑动组件对应设置的开启缓冲盒和闭合缓冲盒,相邻两个滑动组件交错设置,滑动组件包括位于固定框内的H形安装槽,H形安装槽的安装  全部
背景技术:
随着房价的上涨,在许多城市尤其是市中心的地区,空间是寸土寸金,因此空间的 最大利用化也受到人们的重视,而推拉门正好迎合人们的需求。由于推拉门的结构使然,它 的缺点在于推和拉的力度难以受到控制,太过用力容易发出噪音,并且会发生回弹的现象 造成门关不紧,稍有不慎甚至会夹伤手指,而力度不够时,会造成门的打开程度不够或关不 拢。
技术实现要素:

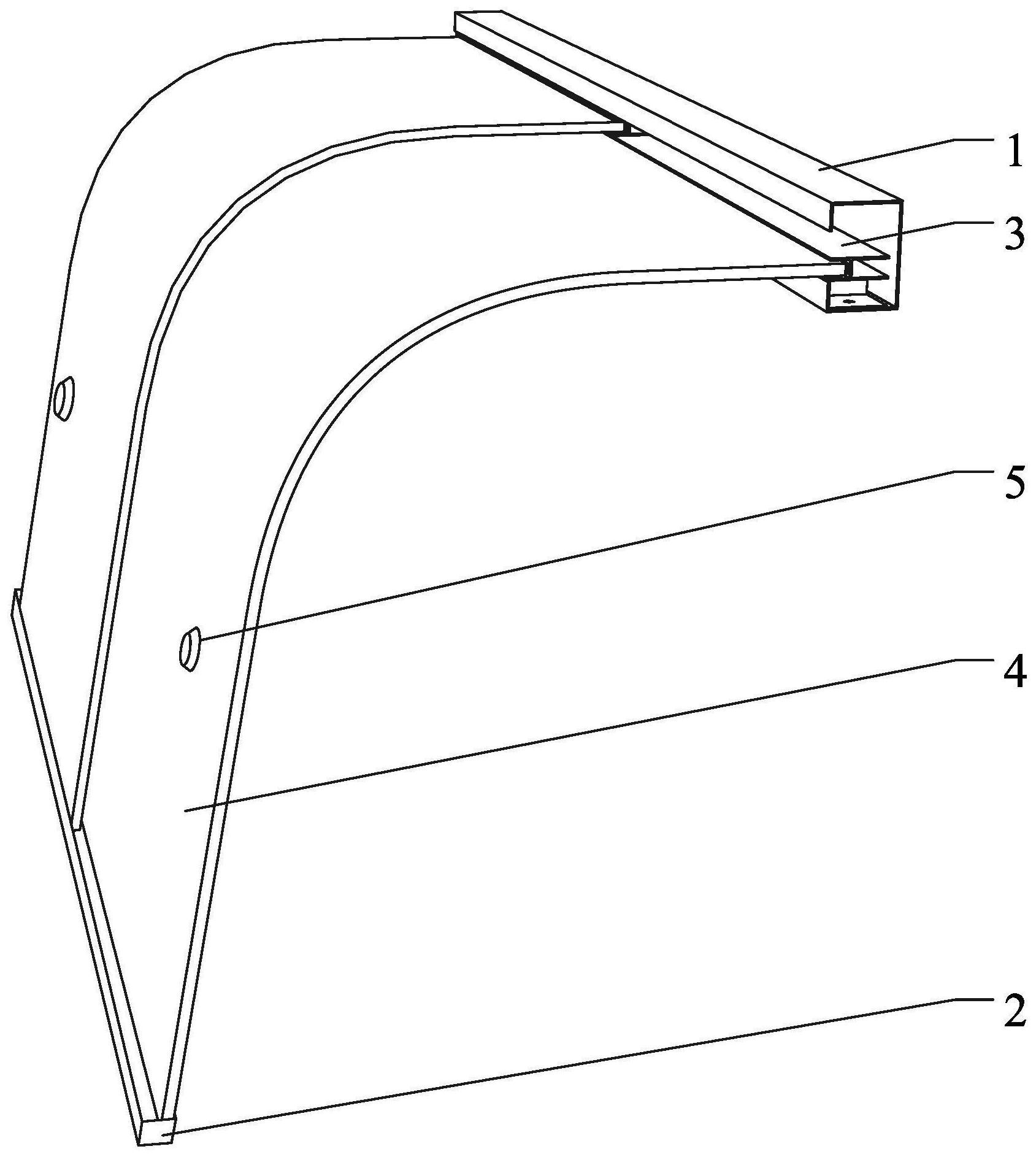

本发明的目的是提供一种具有缓冲功能的推拉门,解决了推拉门推拉太过用力时 发生噪音和回弹的问题,同时能够避免推拉门夹手的情况发生,另外门扇为曲面结构,外形 美观。 为实现上述目的,本发明提供了一种具有缓冲功能的推拉门,包括上固定框、下固 定框、位于所述上固定框和所述下固定框之间的若干滑动组件,所述上固定框的内侧面上 设有与所述滑动组件对应设置的开启缓冲盒和闭合缓冲盒,相邻两个所述滑动组件交错设 置,所述滑动组件包括位于所述固定框内的H形安装槽,所述H形安装槽的安装侧与门扇连 接,所述门扇为一体式曲面结构,并包括竖直面和水平面,所述门扇的竖直面和所述门扇的 水平面平滑连接,所述门扇的水平面一端与所述H形安装槽连接,所述门扇的竖直面的一端 与所述下固定框连接; 所述H形安装槽的连接侧通过滑轮与所述上固定框连接,所述H形安装槽的连接侧 还设有限位组件,所述限位组件包括位于所述H形安装槽内侧面上的安装板,所述安装板上 设有竖直设置的限位柱,所述限位柱与所述开启缓冲盒、所述闭合缓冲盒的结构相匹配。 优选的,所述开启缓冲盒和所述闭合缓冲盒靠近所述限位柱的一侧面上均设有通 孔,所述开启缓冲盒和所述闭合缓冲盒内均设有与所述通孔对应设置的卡头,所述卡头的 一侧面与所述开启缓冲盒和所述闭合缓冲盒内的卡头限制槽连接,所述卡头限制槽与所述 通孔平行设置,所述卡头的一端依次设有与所述限位柱结构相匹配的第一卡槽和第二卡 槽,所述卡头另一端的端面通过卡簧与活动块的连接端连接,所述活动块的连接端设有第 一斜面和第二斜面,所述第一斜面与所述卡头限制槽垂直设置,所述第二斜面与所述第一 斜面之间的夹角为钝角,且所述卡头靠近所述活动块的端面位于所述第一斜面与所述第二 斜面的交点处。 优选的,所述活动块远离所述卡头的一端与第一动力装置和第二动力装置的伸缩 杆连接,所述活动块远离所述卡头的一端还与弹簧连接,所述弹簧与所述伸缩杆平行设置, 且所述弹簧位于所述第一动力装置和所述第二动力装置之间。 优选的,所述门扇的推拉端粘接有推拉把手,所述推拉把手的横截面为椭圆形,且 3 CN 111594003 A 说 明 书 2/4 页 所述推拉把手的横截面的尺寸从远离所述门扇的一端到靠近所述门扇的一端逐渐增大。 优选的,所述水平面与所述H形安装槽的安装侧粘接,所述竖直面与所述下固定框 滑动连接。 因此,本发明采用上述结构的具有缓冲功能的推拉门,解决了推拉门推拉太过用 力时发生噪音和回弹的问题,同时能够避免推拉门夹手的情况发生,另外门扇为曲面结构, 外形美观。 下面通过附图和实施例,对本发明的技术方案做进一步的详细描述。 附图说明 图1是本发明具有缓冲功能的推拉门实施例的示意图; 图2是本发明具有缓冲功能的推拉门中H形安装槽的实施例的示意图; 图3是本发明具有缓冲功能的推拉门中上固定框内部结构的实施例的示意图; 图4是本发明具有缓冲功能的推拉门中上固定框的实施例的侧视图; 图5是本发明具有缓冲功能的推拉门中闭合缓冲盒的实施例的示意图; 图6是本发明具有缓冲功能的推拉门中闭合缓冲盒作用状态的实施例的示意图; 图7是本发明具有缓冲功能的推拉门中闭合缓冲盒自由状态的实施例的示意图。 附图标记 1、上固定框;2、下固定框;3、H形安装槽;4、门扇;5、推拉把手;6、滑轮;7、安装板; 8、限位柱;9、开启缓冲盒;10、闭合缓冲盒;11、通孔;12、卡头;13、卡头限制槽;14、第一卡 槽;15、第二卡槽;16、活动块;17、伸缩杆;18、弹簧。
