技术摘要：
本发明公开了一种简便搭装的屏蔽装置，包括若干个呈几何形状分布的挂钩、用于遮挡的屏蔽面料；所述遮蔽面料的边缘设有若干不连续的穿孔通道；所述遮蔽面料的边缘上设有一拉绳，所述拉绳穿过所述遮蔽面料上的穿孔通道；所述拉绳的首端和尾端通过锁具连接；所述拉绳挂设  全部
背景技术：
公开号为CN110607984A的一种快速搭装的屏蔽装置，包括若干个呈几何  形状分 布的挂钩、用于遮挡的屏蔽面料；所述遮蔽面料的边缘设有若干不连续 的穿孔通道；所述 遮蔽面料的边缘上设有一拉绳，所述拉绳穿过所述遮蔽面料  上的穿孔通道；所述拉绳的首 端和尾端通过锁具连接；所述拉绳挂设在所述挂  钩上；当所述锁具锁紧时，所述拉绳绕若 干个所述挂钩而绷紧，使所述拉绳不  能脱出所述挂钩。将挂钩固定于商铺的大门的四周， 屏蔽面料利用拉绳挂设在  所述挂钩上，使屏蔽面料张开而遮盖商铺的大门；并利用锁具锁 紧拉绳，使得 拉绳保持较为紧绷的状态，继而使得拉绳不能从挂钩脱落。 然而该屏蔽装置的锁具结构不够好，不够方便，不容易改变拉绳的绷紧或  松弛； 其中直接拧动钥匙使拉绳伸缩，钥匙容易断；而利用弹性构件使拉绳伸  缩则寿命短，弹性 构件容易失效。
技术实现要素：

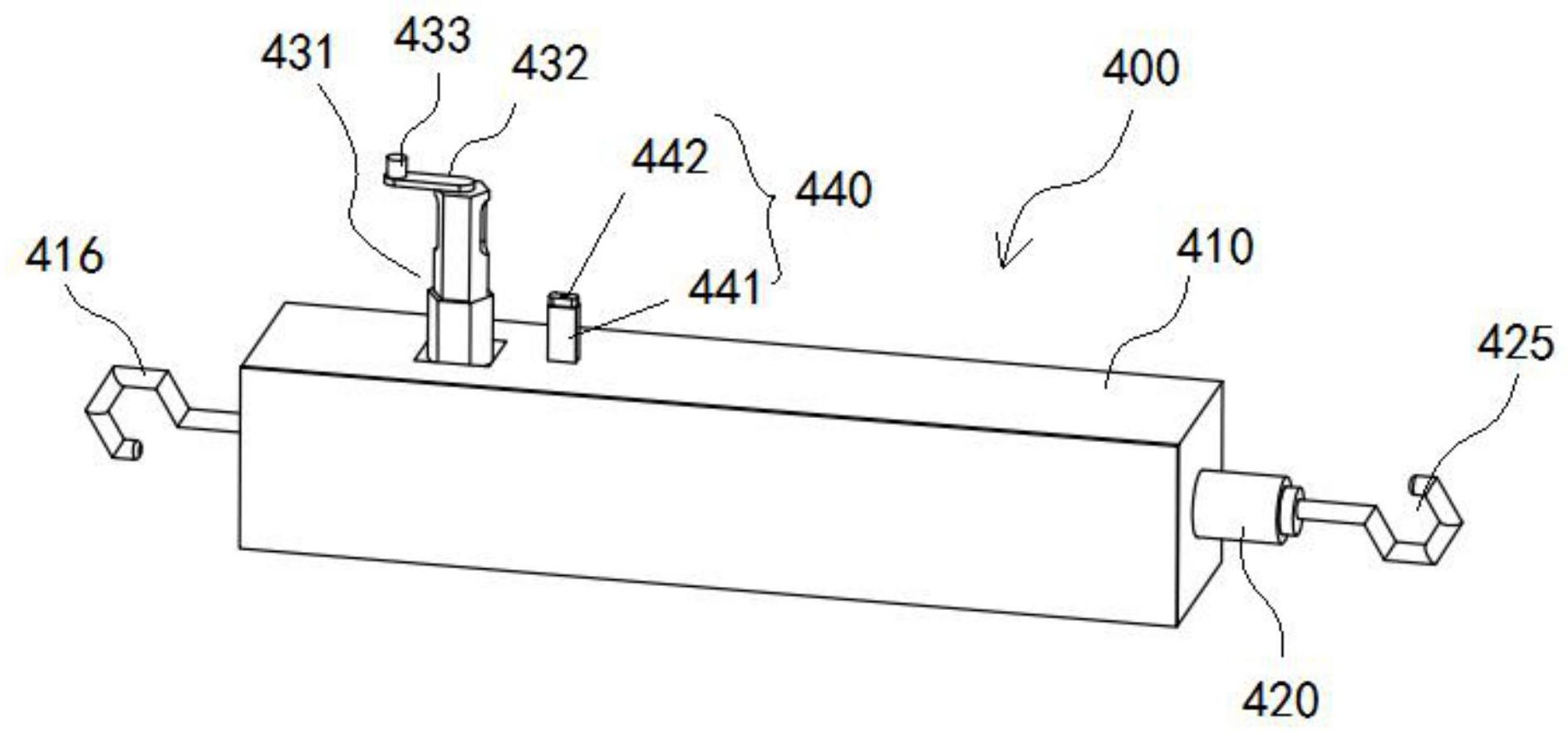

有鉴于此，本发明提出一种简便搭装的屏蔽装置，可以解决现有屏蔽装置 的锁具 不够方便的问题。 本发明的技术方案是这样实现的： 一种简便搭装的屏蔽装置，包括若干个呈几何形状分布的挂钩、用于遮挡 的屏蔽 面料；所述遮蔽面料的边缘设有若干不连续的穿孔通道；所述遮蔽面料 的边缘上设有一拉 绳，所述拉绳穿过所述遮蔽面料上的穿孔通道；所述拉绳的  首端和尾端通过锁具连接；所 述拉绳挂设在所述挂钩上；当所述锁具锁紧时，  所述拉绳绕若干个所述挂钩而绷紧，使所 述拉绳不能脱出所述挂钩，所述锁具  包括壳体，壳体中设有可伸缩的伸缩杆，所述拉绳的 一端固定在壳体上，另一  端连接所述伸缩杆；所述伸缩杆通过手摇杆驱动伸缩，实现所述 拉绳绷紧或松 弛。 作为所述简便搭装的屏蔽装置的进一步可选方案，所述伸缩杆由一可转动  地设 于壳体内的转动杆和一套接于所述转动杆的移动杆组成；所述转动杆的一  端设有第一锥 齿轮；所述壳体内设有可转动的转轴，所述转轴上设有与所述第  一锥齿轮啮合的第二锥齿 轮，所述转轴与所述手摇杆连接；所述转动杆的外周  壁设有外螺纹，所述移动杆内沿轴向 设有用于与所述转动杆套接的连接孔，所  述连接孔的内壁设有内螺纹，所述转动杆和所述 移动杆螺纹连接；所述移动杆  外壁上设有导块，所述壳体内设有与所述导块配合以实现所 述导块沿直线移动 的导轨。 作为所述简便搭装的屏蔽装置的进一步可选方案，所述壳体内通过隔板分  隔成 驱动腔和伸缩腔，所述转动杆通过轴承可转动地固定在所述隔板上，所述  转动杆上的第一 4 CN 111608558 A 说　明　书 2/6 页 锥齿轮和所述转轴上的第二锥齿轮均位于所述驱动腔内；所述  壳体上沿移动杆的轴向设 有一供移动杆穿过的通孔。 作为所述简便搭装的屏蔽装置的进一步可选方案，所述壳体上设有用于固  定所 述拉绳一端的第一绳钩，所述移动杆穿过所述通孔的一端设有用于固定所  述拉绳另一端 的第二绳钩。 作为所述简便搭装的屏蔽装置的进一步可选方案，所述手摇杆包括连接所  述转 轴的连接部、与所述连接部垂直的转折部以及与所述转折部垂直的手持  部；所述连接部与 所述转轴同轴线连接，所述转折部的一端连接所述连接部，  另一端连接所述手持部；所述 连接部包括相互铰接的第一连接杆和第二连接  杆，所述第一连接杆连接所述转轴，所述第 二连接杆连接所述转折部，所述第  一连接杆和所述第二连接杆均为正多棱柱，所述第一连 接杆和所述第二连接杆  之间套接有一固定套筒，所述固定套筒内壁具有第一顶块，所述第 一连接杆外  壁具有与所述第一顶块抵接的第二顶块，所述第一连接杆外套接有弹簧，所述  弹簧的一端抵靠所述壳体外壁，另一端抵靠所述固定套筒的底部；所述壳体上  设有用于锁 定所述手摇杆的锁定机构。 作为所述简便搭装的屏蔽装置的进一步可选方案，所述锁定机构包括固定  在所 述壳体外的锁座、设于所述锁座上可转动的锁块；所述第二连接杆上设有  长条形的锁孔， 当所述锁孔穿过所述锁块，可转动所述锁块以锁定所述第二连  接杆。 作为所述简便搭装的屏蔽装置的进一步可选方案，所述屏蔽面料为布或  膜。 作为所述简便搭装的屏蔽装置的进一步可选方案，所述拉绳为钢丝绳或尼 龙绳。 作为所述简便搭装的屏蔽装置的进一步可选方案，所述挂钩被可拆卸地固  定在 设置位置上。 作为所述简便搭装的屏蔽装置的进一步可选方案，所述挂钩通过螺钉固  定。 本发明的有益效果有：将挂钩固定于商铺的大门的四周，屏蔽面料利用拉  绳挂设 在所述挂钩上，使屏蔽面料张开而遮盖商铺的大门；并利用手摇杆操纵  拉绳，使得拉绳保 持较为紧绷的状态，继而使得拉绳不能从挂钩脱落；手摇杆  发力容易，结构稳定，不会出现 钥匙断裂的问题。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施  例或 现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述 中的附图仅仅是 本发明的一些实施例，对于本领域普通技术人员来讲，在不付  出创造性劳动的前提下，还 可以根据这些附图获得其他的附图。 图1为本发明一种快速搭装的屏蔽装置的结构示意图； 图2为本发明一种快速搭装的屏蔽装置的爆炸示意图； 图3为所述挂钩、所述拉绳以及所述穿孔通道的配合示意图； 图4为所述锁具的结构示意图； 图5为所述锁具的内部结构示意图； 图6为所述锁紧的剖视结构示意图； 图7为图6中A的放大图； 5 CN 111608558 A 说　明　书 3/6 页 图8为一种商铺结构示意图； 图9为所述立柱结合所述锁具的结构示意图。 图中：100、屏蔽面料；110、穿孔通道；200、挂钩；300、拉绳；400、  锁具；410、壳体； 411、驱动腔；412、伸缩腔；413、转轴；414、导轨；415、  第二锥齿轮；416、第一绳钩；420、伸缩 杆；421、转动杆；422、移动杆；423、  第一锥齿轮；424、导块；425、第二绳钩；430、手摇杆； 431、连接部；4311、  第一连接杆；4312、第二连接杆；4313、固定套筒；4314、弹簧；4315、锁 孔；  432、转折部；433、手持部；440、锁定机构；441、锁座；442、锁块；500、  商铺；510、大门； 520、安装孔。
