技术摘要：
本发明涉及沥青回收技术领域，特别涉及一种沥青混合料厂拌热再生设备安全运行系统及方法。通过增加检测装置与控制器，对设备运行情况进行实时检测，在发生火情时可自动执行灭火操作，响应速度快，保证设备安全稳定运行；灭火操作采用在设备内添加入大量冷再生料的方式  全部
背景技术：
随着国家越来越多的高速公路进入大修阶段，将产生大量的废旧沥青混合料，废 旧沥青混合料能够大量回收利用可带来非常可观的经济效益和社会效益。加热烘干是废旧 沥青混合料回收利用的一个必要的环节。沥青混合料厂拌热再生设备是一个高温生产设 备，再生料含有沥青成分，由于操作失误、设备故障等原因可能会发生设备着火情况，例如 再生料烘干滚筒内部发生物料燃烧状况，由于再生料烘干滚筒是一个相对封闭的设备，因 此其内部着火时不易直观察觉，当发现再生料烘干滚筒冒出浓烟时，已是着火发生一段时 间后且火势进行一定程度的发展，随后进行灭火工作则存在一定滞后性；通常情况下外部 灭火采用灭火器等设备进行扑灭，而滚筒内的着火，无法采用灭火器直接扑灭，一般采取设 备停机，并同时施加以外部喷水降温等方式进行灭火；该种方式进行灭火后，重启设备并重 新回到正常工作状态需要耗时较长且较为困难，对生产进度影响较大。
技术实现要素：

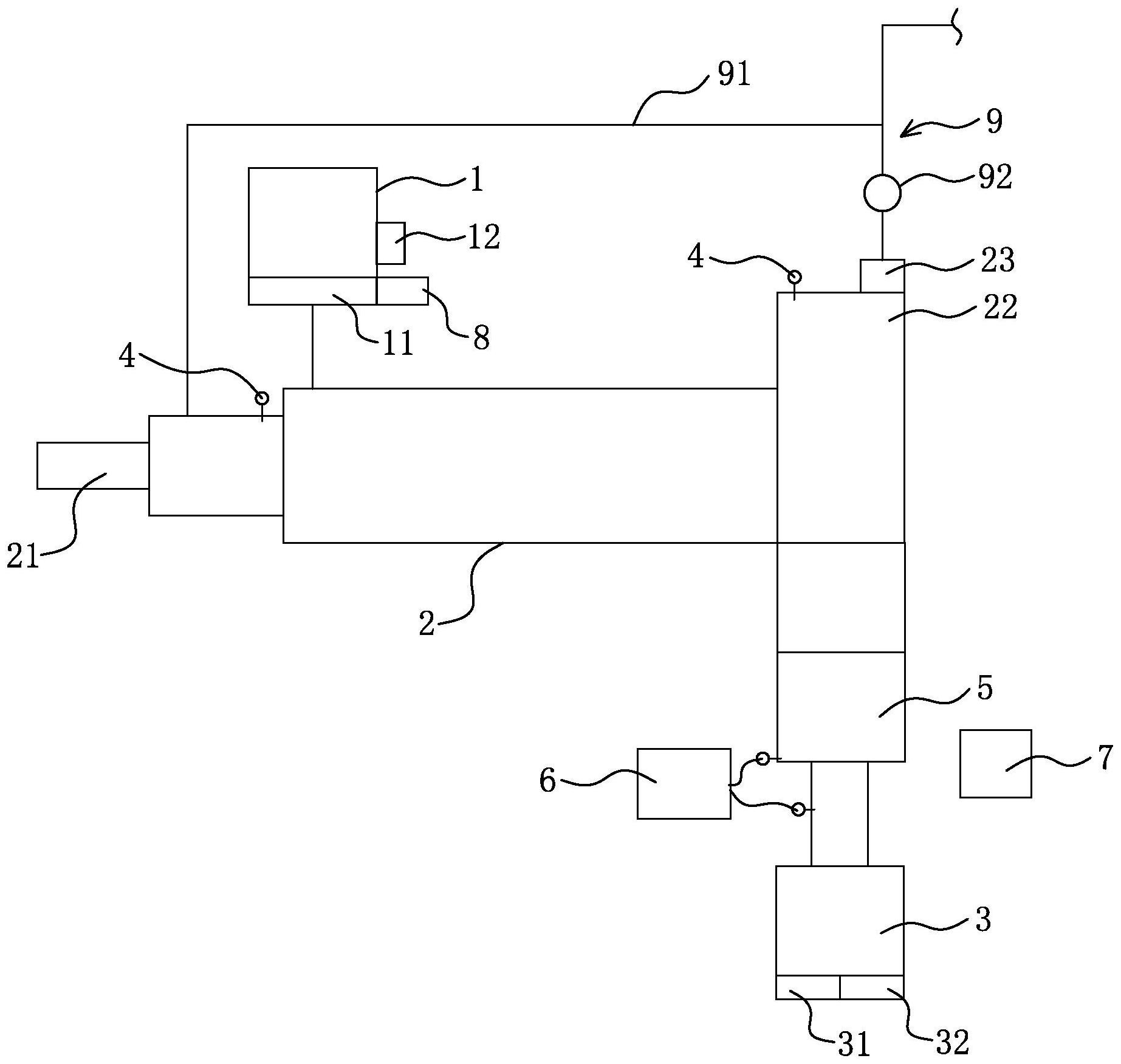

为克服现有技术中的不足，本发明提供一种沥青混合料厂拌热再生设备安全运行 系统及方法。 为实现上述目的，本发明采用的技术方案如下：一种沥青混合料厂拌热再生设备 安全运行系统，包括冷料仓、再生料烘干滚筒、搅拌缸；冷料仓出口处设有冷料阀门，冷料仓 朝向再生料烘干滚筒送入冷再生料；再生料烘干滚筒一端设有燃烧器，再生料烘干滚筒对 冷再生料进行加热烘干后送入搅拌缸内；搅拌缸包括成品料阀门、废料阀门；其特征在于： 还包括温度检测装置、控制器，所述温度检测装置设于再生料烘干滚筒内并与控制器信号 连接，所述控制器分别与冷料阀门、燃烧器、成品料阀门、废料阀门信号连接，控制器对冷料 阀门、燃烧器、成品料阀门、废料阀门进行工作状态控制。 进一步的，还包计量装置、喷油装置、火焰探测器，所述计量装置设于再生料烘干 滚筒与搅拌缸之间，以对再生料烘干滚筒送入搅拌缸的再生料进行计量，所述喷油装置对 应计量装置位置，以朝向计量装置处喷油以减少粘料，火焰探测器对应计量装置位置，以检 测计量装置处的工作状态信息并与控制器信号连接，控制器与喷油装置信号连接并可控制 其工作状态。 进一步的，还包括断料检测装置，冷料仓上设有振动装置，所述断料检测装置对应 冷料阀门位置，以检测冷料仓出料状态，断料检测装置与控制器信号连接，控制器与振动装 置信号连接并可控制其工作状态。 进一步的，还包括废气处理装置，所述再生料烘干滚筒一端设有废气出口，废气出 口处设有废气阀门，所述废气处理装置包括废气管道、风机，废气管道进口端再生料烘干滚 4 CN 111549619 A 说　明　书 2/4 页 筒的废气出口连接，出口端与连接至燃烧器与原生设备，风机设于废气管道上，控制器与废 气阀门、风机信号连接并可控制其工作状态。 一种沥青混合料厂拌热再生设备安全运行方法，其特征在于：包括如下步骤： 步骤一，温度检测装置实时检测再生料烘干滚筒内的温度值，并将该温度值实时 传递给控制器； 步骤二，控制器内存储有对应再生料烘干滚筒工作状态的预设值，其中滚筒内正 常工作状态下对应预设值中的正常值，其中发生滚筒内着火状态对应预设值中的上限值； 控制器对温度检测装置传递的温度值与预设数值进行比对； 步骤三，若温度检测装置传递的温度值上升至上限值，则控制器自动执行灭火操 作：关闭燃烧器、全开冷料阀门、关闭搅拌缸的成品料阀门、开启搅拌缸的废料阀门；使冷料 仓往再生烘干滚筒送入大量冷再生料，冷再生料经过再生料烘干滚筒，对再生烘干滚筒进 行快速降温并对着火处进行扑灭，再生料通过再生料烘干滚筒后从废料阀门排出弃之不 用。 进一步的，滚筒内正常工作状态与着火状态间存在一临界状态，该临界状态下对 应预设值中的报警值，其中正常值＜报警值＜上限值，若温度检测装置传递的温度值上升 至报警值，则控制器执行警报操作：声光报警器响应。 进一步的，再生料烘干滚筒出料口经过计量装置称重后进入搅拌缸，计量装置处 设有喷油装置，喷油装置朝向计量装置喷油以减少粘料，火焰探测器实时检测计量装置处 的工作状态信息并将该信息传递给控制器，若火焰探测器检测到计量装置发生着火情况， 则控制器自动执行灭火操作，灭火操作时关闭喷油装置。 进一步的，控制器执行自动灭火操作时，锁定燃烧器状态为禁止启动状态，直至当 温度检测装置传递的温度值下降至正常值时，解锁燃烧器状态。 进一步的，在冷料仓的冷料阀门处于打开状态下，断料检测装置实时检测冷料阀 门处的出料状态，并将该状态信息实时传递给控制器，当断料检测装置检测到断料信号时， 发出断料状态信息传递给控制器，控制器执行振动排堵操作，振动装置带动冷料仓振动进 行排堵，至控制器不再接受到断料状态信息；控制器开始执行振动排堵操作的同时进行计 时操作，当计时至第一设定时间时，控制器依然接收到断料状态信息，则控制器执行警报操 作：声光报警器响应；当计时至第二设定时间时，控制器依然接收到断料状态信息，则控制 器执行降火操作：降低燃烧器工作功率；其中第一设定时间小于第二设定时间。 进一步的，控制器执行自动灭火操作时，控制器关闭废气阀门、风机，以阻止废气 在再生料烘干滚筒的内部循环，同时防止明火引入原生设备。 由上述对本发明的描述可知，与现有技术相比，本发明提供的一种沥青混合料厂 拌热再生设备安全运行系统及方法，通过增加检测装置与控制器，可对设备运行情况进行 实时检测，在发生异常是可及时发出警报，在发生火情时可自动执行灭火操作，响应速度 快，保证设备安全稳定运行；灭火操作采用在设备内添加入大量冷再生料的方式进行，冷再 生料可进行内部直接降温与扑灭明火，相比于传统外部喷淋降温，降温与灭火更直接，效果 更好，同时灭火过程中，再生料烘干滚筒不停转，可避免滚筒停转导致的内部粘料问题，灭 火操作实际为对设备本身的各部件的工作状态进行切换，因此完成灭火或重新回到正常工 作状态的阻碍少，重启工作速度快难度低，对企业生产影响小。 5 CN 111549619 A 说　明　书 3/4 页 附图说明 图1为本发明一种沥青混合料厂拌热再生设备安全运行系统示意图。 图中标识对应如下：1.冷料仓、11.冷料阀门、12.振动装置、2.再生料烘干滚筒、 21.燃烧器、22.废气出口、23.废气阀门、3.搅拌缸、31.成品料阀门、32.废料阀门、4.温度检 测装置、5.计量装置、6.喷油装置、7.火焰探测器、8.断料检测装置、9.废气处理装置、91.废 气管道、92.风机。
