技术摘要：
本发明提供一种物联网溯源终端、酒瓶、酒水防伪系统，其中溯源终端包括：电池、电源电路模块、NB‑IOT核心模组电路模块、SIM卡电路模块以及触发模块，所述NB‑IOT核心模组电路模块包括NB‑IOT芯片、ANT射频单元，所述NB‑IOT芯片具有用于配置模组内部ID以及相关参数的  全部
背景技术：
追溯系统目前已经被广泛应用于各个行业中，它其实就是一种可以对产品进行正 向，逆向或不定向追踪的控制系统，可适用于各种类型产品的防伪验证中。目前产品溯源主 要依靠的技术手段是条形码技术和RFID技术以及在此技术上展开的相关的防伪技术，这种 技术称为被动溯源技术，也就是需要消费者或者使用者扫码后和数据库数据中比对，期间 可以人为的制造或者多次刷取造成识别追随困难以及不能遏制仿制的问题，实际上很难实 现一物一码，因此，其在产品的防伪技术中并不能有效的解决相关问题。
技术实现要素：

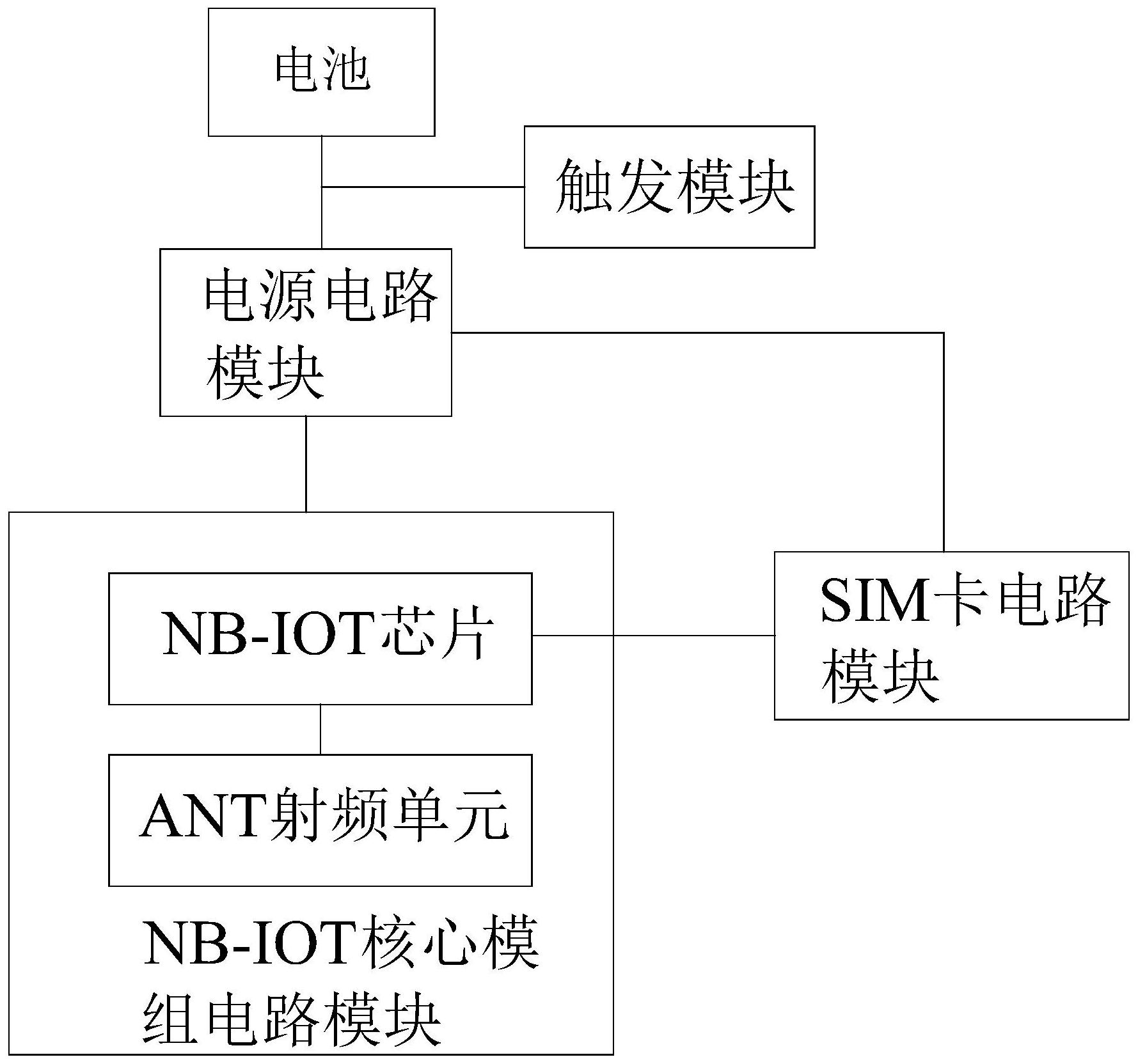

为解决目前技术的不足，本发明结合现有技术，从实际应用出发，提供一种物联网 溯源终端、酒瓶及酒水防伪系统，本发明主要解决了传统被动溯源的问题，本发明采用物联 网主动上报技术，可以主动的上报被溯源物品的唯一ID码，能够有效解决被动扫码可以伪 造的问题。 本发明的技术方案如下： 根据本发明的一个方面，提供一种物联网溯源终端，包括：电池、电源电路模块、 NB-IOT核心模组电路模块、SIM卡电路模块以及触发模块， 其中，所述NB-IOT核心模组电路模块包括NB-IOT芯片、ANT射频单元，所述NB-IOT 芯片具有用于配置模组内部ID以及相关参数的配置接口，所述NB-IOT芯片连接ANT射频单 以及SIM卡电路模块用于实现ID主动上报，所述触发模块连接电源电路模块用于触发电池 与电源电路模块导通从而使所述电源电路模块为所述终端供电。 进一步的，所述终端还包括LED指示电路模块，所述LED指示电路模块连接所述NB- IOT核心模组电路模块用于指示是否入网。 进一步的，所述触发模块包括自复位开关。 进一步的，所述终端封装于产品内，所述产品封装打开时，所述触发模块自动启动 从而使所述电源电路模块为终端供电。 根据本发明的另一方面，提供一种酒瓶，所述酒瓶的瓶盖内设有上述的物联网溯 源终端，所述酒瓶的瓶盖打开时，所述触发模块自动触发电池与电源电路模块导通从而使 终端通电后主动上报其内部配置的ID参数。 进一步的，所述酒瓶的瓶盖内设有电路仓以及电源触发机关仓，所述电路仓内设 置电池以及核心电路板，所述NB-IOT核心模组电路模块以及SIM卡电路模块集成于所述核 心电路板，所述电源触发机关仓内设有圆形承载PCB板以及可活动的瓶口挡片，所述电源电 路模块集成于所述圆形承载PCB板，所述触发模块的自复位开关设置于所述圆形承载PCB板 3 CN 111598593 A 说　明　书 2/4 页 以及瓶口挡片之间，瓶盖旋紧于酒瓶的瓶体时，所述瓶体的瓶口处挤压瓶口挡片使所述自 复位开关被压紧在圆形承载PCB板和瓶口挡片之间，瓶盖打开时，所述自复位开关自动触 发。 进一步的，所述电路仓以及电源触发机关仓之间设有塑料隔断承台，所述塑料隔 断承台上设有密封导电触脂，所述电池通过所述密封导电触脂与所述电源电路模块连接。 根据本发明的另一方面，提供一种酒水防伪系统，所述系统包括上述的酒瓶。 进一步的，所述系统还包括验证码、手机端APP以及云服务器； 所述验证码粘贴于酒瓶上，所述验证码上具有与所述终端内存储的产品ID相同的 ID数据； 所述云服务器包括通信模块、存储模块，所述终端主动上报的ID信息通过通信模 块发送至所述云服务器，所述云服务器用于将接收的ID信息以及触发时间信息共同存储于 所述存储模块内；所述手机端APP通过扫描所述验证码获取产品ID信息并通过所述通信模 块与云服务器通信，手机端APP通过云服务器获取其所扫描得到的ID信息对应的触发时间 信息。 进一步的，所述验证码粘贴于所述酒瓶的瓶盖内部。 本发明的有益效果： 1、本发明所提供溯源终端，其具有主动上报功能，由于该终端封装于产品内，因此 在产品封装打开时，其能够通电自动上报其配置的ID信息，相比于传统被动上报的方式，该 主动上报的方式不会被人为干预或伪造等，其应用于产品的防伪技术中，能够有效的解决 产品伪造问题。 2、本发明所提供的酒瓶结构，其将溯源终端封装在酒瓶内，当酒瓶的瓶盖打开时， 能够自动触发溯源终端使其主动上配置的ID信息，瓶盖整体结构设计简单合理，其应用于 酒水的防伪技术中，能够有效解决酒水的防伪问题。 3、本发明所提供的酒水防伪系统，能够供消费者自主验证酒水真假，由于采用了 具有溯源终端的酒瓶，因此能够做到一瓶一码，消费者通过手机APP进行酒水验证时，只需 验证其打开酒水的时间与云服务器上存储的触发时间是否一致，即可直接判断酒水的真 假，操作方便，能够从根本上解决防伪码伪造的问题。 附图说明 附图1为本发明物联网追溯终端结构示意图； 附图2为本发明物联网追溯终端相关电路图； 附图3为本发明酒瓶结构示意图； 附图4为本发明酒瓶的触发模块结构示意图； 附图5为本发明的酒水防伪系统结构示意图。
