技术摘要：
本发明涉及一种起落架式箱包隐形轮子装置，应用于箱包产品上，如背包、拉杆包、拉杆箱等，一般安装在箱包底部，或者后幅下端，需要时打开轮子拖行，不用时将轮子收藏，使外表更美观，由底板、面板、轮子总成、盖板组成，所述底板上设置有收藏舱，用于收藏轮子总成；所  全部
背景技术：
箱包上经常使用轮子，平时用于拖行，以节省体力，目前使用的拉杆箱包，拉杆都 能很好的收藏在包内，但轮子很难收藏，其结构不是很理想，本发明公开一种箱包隐形轮 子，使用时将轮子旋转伸出，不用时，将轮子旋转收藏，收藏后外表成平面，结构紧凑，外表 美观，对于箱包来说，外观是非常重要的，因为其不仅是功能性用途，装饰性用途也是其重 要的一面，在先申请了一种包隐形轮子装置，申请号：2020210208948、202010508529X,在实 施过程中，出现了比较重要的缺陷，轮子展开后，太过于靠近箱包中部，这样使得拉箱包时 不能太倾斜，否则箱包底部会蹭到地上，将包包磨损坏；实际上，轮子应该处在底部与后幅 连接处是最佳的，这样能使箱包离地间隙最高，拉起来最舒服。
技术实现要素：

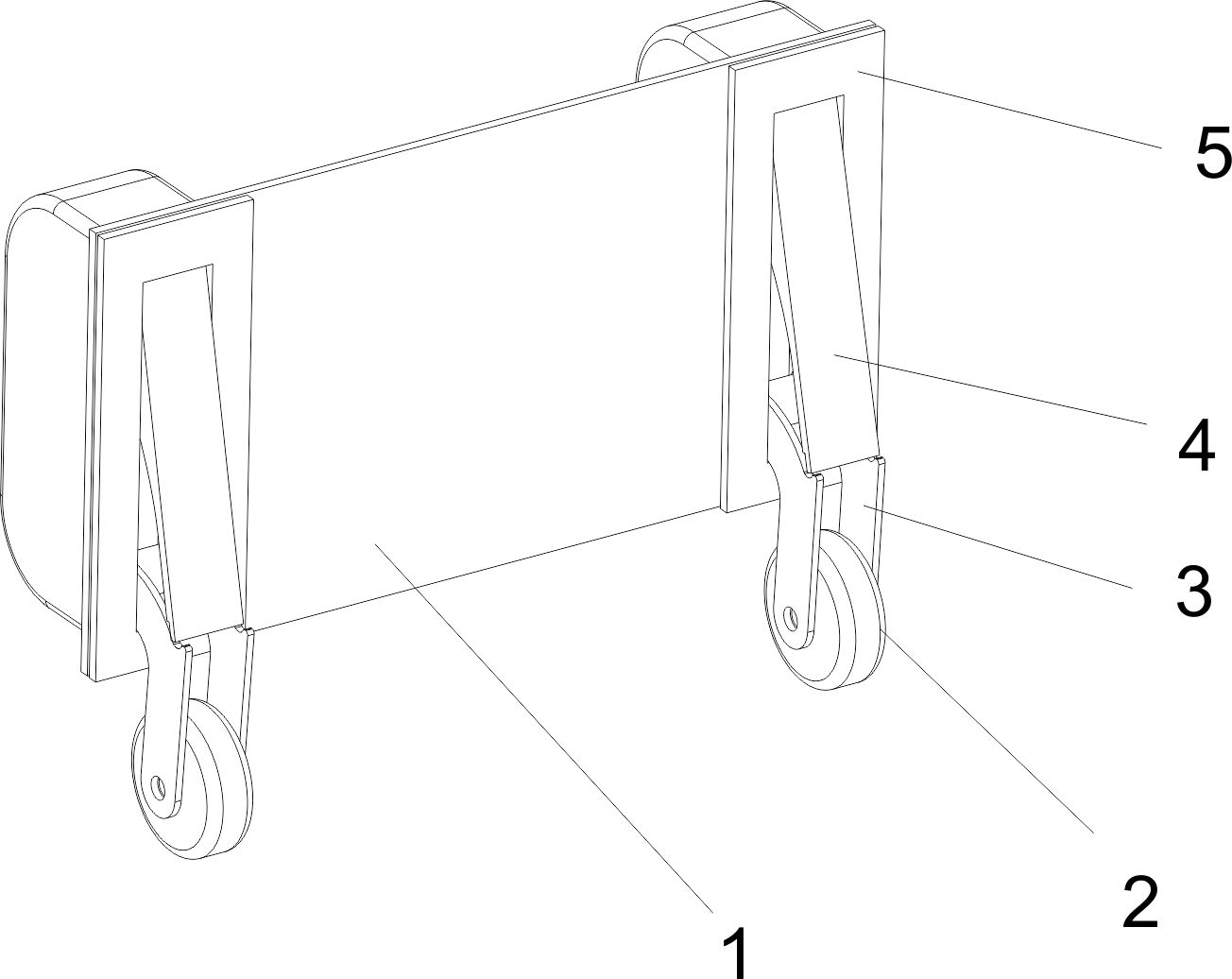

本发明的目的在于提供一种箱包隐形轮子，应用于箱包产品上，如背包、拉杆包、 拉杆箱等，一般安装在箱包底部或后幅下端，使用时将轮子旋转伸出，不用时，将轮子旋转 收藏，收藏后外表成平面，结构紧凑，使外表更美观，为了解决上述缺陷，本发明采用如下技 术方案。 由底板、面板、轮子总成、盖板组成，所述底板上设置有收藏舱，用于收藏轮子总 成；所述轮子总成由轮支架和轮子组成安装于面板上，通过支架旋转轴连接，轮子总成可以 绕支架旋转轴旋转；所述盖板安装于面板上，通过盖板旋转轴连接，盖板可以绕盖板旋转轴 旋转，收藏时将轮子总成封闭在收藏舱内，展开时盖板卡住轮支架卡口，起支撑杆作用，使 轮子总成保持展开状态。 所述底板，安装于箱包底部或后幅内里，所述面板安装于箱包底部或后幅外侧，将 箱包面料夹在底板与面板之间通过螺丝或卡扣固定。 所述轮子总成，由轮子和轮支架组成，轮子通过轮轴固定在轮支架上。 所述轮支架，设置有支架卡口，用于盖板卡入支撑固定。 所述盖板旋转轴，设置有扭力弹簧，给盖板一个向下的力，使盖板保持封闭预紧， 同时卡入轮支架卡口时，防止脱落，由于扭力弹簧的作用，不需要锁定装置也能保持封闭状 态，使面板更简洁美观。 所述盖板旋转轴，安装在盖板靠后端部位，离后端留有一段距离，使得按压盖板后 端能将盖板翘起，方便打开盖板。 本发明的技术方案是：采用支架旋转轴连接轮子总成和盖板，使轮子总成能绕支 架旋转轴旋转，底板上设置有轮子收藏舱，用于收藏轮子总成，通过盖板的封闭和支撑，使 3 CN 111588156 A 说　明　书 2/2 页 其处于收藏或打开状态。 本发明的有益效果是：采用旋转机构，使用时将轮子旋转伸出，伸出时轮子处于箱 包底部与后幅连接处，箱包离地间隙更高，更方便拖行；不用时，将轮子旋转收藏，收藏后外 表成平面，结构紧凑，外表美观，提升箱包档次与使用体验。 附图说明 下面结合附图和实例对本发明进一步说明， 图1为隐形轮子装置展开状态立体图， 图2为隐形轮子装置收藏状态立体图， 图3为隐形轮子装置收藏状态主视图 图4为隐形轮子装置展开状态主视图， 图5为隐形轮子装置轮子展开状态剖面图， 图6为隐形轮子装置轮子收藏状态剖面图。 图中标号分别为：1：底板；2：轮子；3：轮支架；4：盖板；5：面板；6：收藏舱；7：盖板旋 转轴；8：轮支架卡口；9：支架旋转轴。
