技术摘要：
本发明公开了一种方向盘操作益智玩具，包括主架体，所述主架体的竖直主板的上部铰接有上连接轴，竖直主板的下部铰接有下连接轴，上连接轴的前端伸出竖直主板并固定有上转动盘，上连接轴的后端伸出竖直主板的后壁面并固定有后圆形板，下连接轴的前端伸出竖直主板并固定  全部
背景技术：
现有的一些迷宫类儿童玩具中，一般采用的在一个密封的壳体中设置一个密封 块，密封块上成型迷宫通道，将球体处于迷宫通道中，通过两只手握持壳体进行左右摆动改 变方便，从而使得球体沿着迷宫通道逐步滚动，实现儿童的把玩需求，然而，其壳体的体积 小，内部的球体比较小，迷宫通道的宽度小，需要摆动的力量控制精度要高，而一般对于幼 小的儿童由于手臂力量和控制力有限，对于控制壳体晃动中细微的摆动是实现不了的，即 幼小的儿童的控制力有限，一般动作无法实现精细化，一般只适应于年级稍大的儿童把玩， 使用范围有限。
技术实现要素：

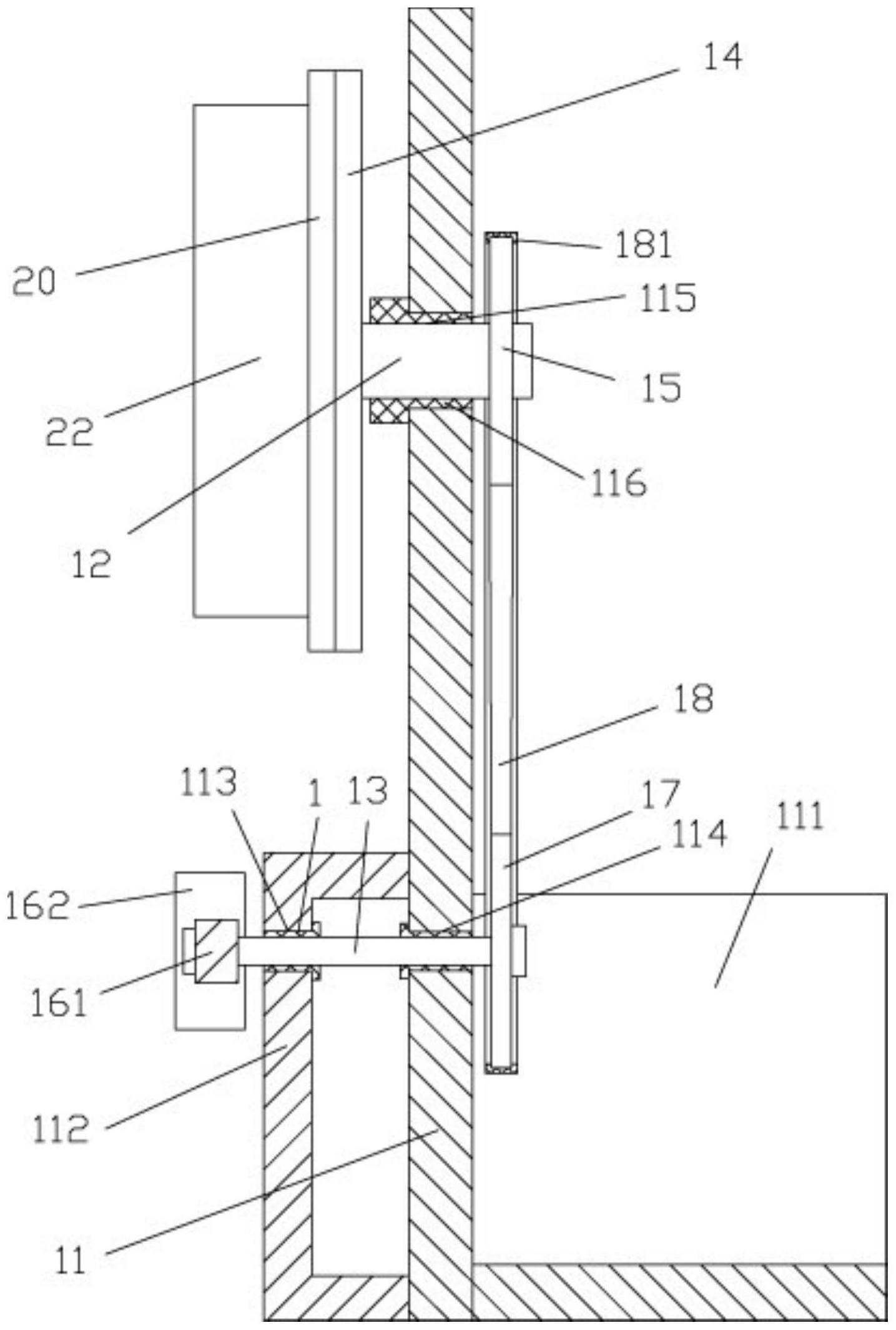

本发明的目的是克服现有技术的不足，提供一种方向盘操作益智玩具，它可以通 过转动方向握持架实现下连接轴转动，从而实现上连接轴的同步转动，从而通过方向握持 架对上转动盘进行旋转控制，实现球体沿着迷宫通道进行滚动，其不要使用者力量过多控 制和细节操作，从而满足不同年龄的儿童把玩使用。 本发明解决所述技术问题的方案是： 一种方向盘操作益智玩具，包括主架体，所述主架体的竖直主板的上部铰接有上 连接轴，竖直主板的下部铰接有下连接轴，上连接轴的前端伸出竖直主板并固定有上转动 盘，上连接轴的后端伸出竖直主板的后壁面并固定有后圆形板，下连接轴的前端伸出竖直 主板并固定有方向握持架，下连接轴的后端伸出竖直主板的后壁面并固定有下圆形板，传 动带张紧在后圆形板和下圆形板上； 所述上转动盘的前壁面上固定有圆形盘，圆形盘的前壁面上设有迷宫通道，圆形 盘的前壁面上固定有透明罩体，迷宫通道和球体处于透明罩体中。 所述主架体包括竖直主板，竖直主板的后壁面上固定有后支撑架，竖直主板的前 壁面的下部固定有前支撑架，前支撑架的竖直板的中部具有中心贯穿通孔，中心贯穿通孔 与竖直主板的下部具有的贯穿通孔相互对应，中心贯穿通孔和贯穿通孔的内侧壁上均固定 有自润滑导向套，下连接轴插套在对应的两个自润滑导向套中。 所述下连接轴的前端伸出前支撑架的竖直板并固定有方向握持架。 所述竖直主板的上部具有上横向通孔中，上导向套固定在上横向通孔的内侧壁 上，上连接轴插套在上导向套中。 所述方向握持架包括横向连接块，横向连接块的中部固定在下连接轴的前端，横 向连接块的左右两端均固定有握持部。 所述圆形盘的前壁面的中部固定有固定块，固定块的前壁面上成型有S形盘绕的 迷宫通道，迷宫通道的后部伸出固定块的后壁面。 3 CN 111569401 A 说　明　书 2/3 页 所述迷宫通道的上部和下部均设有通孔，球体处于迷宫通道中。 所述透明罩体的底部具有螺接通孔，堵头螺接在螺接通孔中。 所述传动带的前侧壁和后侧壁成型有向内延伸的延伸边，后圆形板和下圆形板的 边部处于两个延伸边之间。 本发明的突出效果是：与现有技术相比，它可以通过转动方向握持架实现下连接 轴转动，从而实现上连接轴的同步转动，从而通过方向握持架对上转动盘进行旋转控制，实 现球体沿着迷宫通道进行滚动，其不要使用者力量过多控制和细节操作，从而满足不同年 龄的儿童把玩使用。 附图说明 图1是本发明的局部结构示意图； 图2是本发明的后视图； 图3是本发明的局部剖视图。
