技术摘要：
本发明公开了一种肿瘤科医疗器械消毒设备，包括消毒机，所述消毒机的内部活动连接有放置板，所述放置板的两侧均固定连接有支撑板，所述消毒机内壁的两侧均固定连接有固定板，所述支撑板靠近固定板的一侧固定连接有调节块，所述固定板靠近调节块的一侧开设有与调节块配  全部
背景技术：
肿瘤科和内科、外科、妇产科和儿科一样，是临床医学的二级学科，分为肿瘤内科、 肿瘤放射治疗科和肿瘤外科等，肿瘤内科主要从事各种良、恶性肿瘤的内科治疗，肿瘤放射 治疗科主要从事肿瘤的放射线治疗，肿瘤外科提供以手术为主的综合治疗，专门的肿瘤医 院的相关科室会根据不同部位再行细分，例如肿瘤内科里的胃肠肿瘤科、淋巴瘤肿瘤科；肿 瘤外科有乳腺外科、头颈外科、胸外科、肿瘤妇科、腹部外科等。 在肿瘤科中的医疗器械需要定期对其进行消毒，而在消毒时需要使用到消毒设备 进行消毒，需要消毒的医疗器械需要放置于消毒设备内部的放置板上进行消毒，因为放置 板位于消毒设备的内部，且消毒设备前侧的取放口大小有限，因此造成了使用者在对医疗 器械取放时操作不便，降低了该装置的实用性，不便于使用者的使用。
技术实现要素：

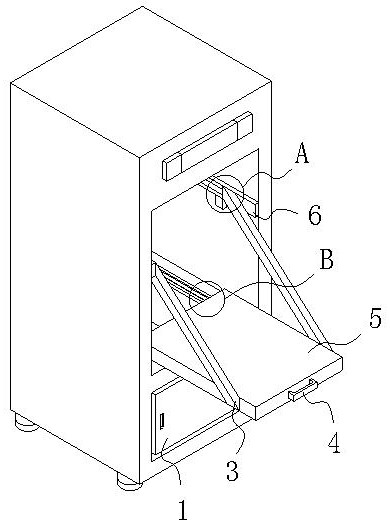

针对现有技术存在的问题，本发明提供了一种肿瘤科医疗器械消毒设备，具备方 便使用者对医疗器械进行便捷取放，方便使用者使用的优点，解决了现有的肿瘤科医疗器 械消毒设备在使用时不便于使用者对医疗器械进行便捷取放，不便于使用者使用的问题。 本发明是这样实现的，一种肿瘤科医疗器械消毒设备，包括消毒机，所述消毒机的 内部活动连接有放置板，所述放置板的两侧均固定连接有支撑板，所述消毒机内壁的两侧 均固定连接有固定板，所述支撑板靠近固定板的一侧固定连接有调节块，所述固定板靠近 调节块的一侧开设有与调节块配合使用的调节槽，所述固定板的底部固定连接有固定壳， 所述固定壳的内部固定连接与调节块配合使用的限位机构。 作为本发明优选的，所述限位机构包括活动板，所述活动板的底部固定连接有弹 簧，所述弹簧的底部与固定壳的内壁固定连接，所述活动板的顶部固定连接有与调节块配 合使用的限位块。 作为本发明优选的，所述活动板的前侧和后侧均固定连接有滑块，所述固定壳内 壁的前侧和后侧均开设有与滑块配合使用的滑槽。 作为本发明优选的，所述固定壳的顶部和固定板的底部均开设有与限位块配合使 用的活动孔，所述限位块的顶部为弧形状。 作为本发明优选的，所述消毒机内壁的底部固定连接有两个连接板，所述连接板 的内部固定连接有滑杆，所述滑杆的表面套设有滑套，所述滑套的顶部与放置板固定连接。 作为本发明优选的，所述放置板的前侧固定连接有把手，所述支撑板靠近固定板 的一侧与固定板接触。 与现有技术相比，本发明的有益效果如下： 3 CN 111603595 A 说　明　书 2/4 页 1、本发明通过设置消毒机、限位机构、支撑板、把手、放置板、固定板、调节槽、固定壳、 连接板、滑杆、滑套、调节块、滑块、活动孔和滑槽的配合使用，解决了现有的肿瘤科医疗器 械消毒设备在使用时不便于使用者对医疗器械进行便捷取放，不便于使用者使用的问题。 2、本发明通过设置限位机构，有效的实现了对调节块进行限位的作用，从而使调 节块与限位块之间有一定的摩擦力。 3、本发明通过设置滑块和滑槽的配合使用，滑块在滑槽的内部进行滑动，从而有 效的增加了活动板移动的稳定性，防止了活动板移动时发生偏斜，进而使限位机构稳定移 动，方便了使用者的使用。 4、本发明通过设置活动孔，有效的避免了限位块与固定壳和固定板之间的摩擦 力，从而方便了限位块的移动，方便了使用者的使用。 5、本发明通过设置滑杆和滑套的配合使用，方便了放置板的移动，且实现了对放 置板进行限位的作用，防止了放置板与连接板的脱离，方便了使用者的使用。 6、本发明通过设置把手，方便了使用者控制放置板的移动，从而方便了放置板的 拉出和推入消毒机的内腔，方便了使用者的使用。 附图说明 图1是本发明实施例提供的结构示意图； 图2是本发明实施例提供结构的立体图； 图3是本发明实施例提供图2中A处的局部放大图； 图4是本发明实施例提供图2中B处的局部放大图； 图5是本发明实施例提供放置板的立体图； 图6是本发明实施例提供局部结构的立体图； 图7是本发明实施例提供局部结构的左视剖视图。 图中：1、消毒机；2、限位机构；201、活动板；202、弹簧；203、限位块；3、支撑板；4、把 手；5、放置板；6、固定板；7、调节槽；8、固定壳；9、连接板；10、滑杆；11、滑套；12、调节块；13、 滑块；14、活动孔；15、滑槽。
