技术摘要：
本发明涉及一种打入器，尤其涉及一种冲击式大型固定钉打入器。技术问题是如何设计一种能够代替人工将固定钉钉入物体内，避免手酸痛影响工作效率，且能对固定钉进行定位的冲击式大型固定钉打入器。一种冲击式大型固定钉打入器，包括有冲击钻等；冲击钻底端固接有打击杆  全部
背景技术：
钉子指的是尖头状的硬金属(通常是钢)，作为固定木头等物用途。锤子将钉子钉 入物品中，近来也有电钉枪，瓦斯钉枪的出现。钉子之所以能够稳固物品，则藉著自身的变 形而勾挂於其上，以及靠著摩擦力。钉子是装修中最常见的东西之一，在施工中，需要物体 都需要钉入物体内将其他物体连接在一起。 目前，人们都是一只手扶着固定钉，一只手拿着铁锤不断的对固定钉进行敲打，使 其钉入物体内，时间一长，人的手容易酸痛影响后续的工作效率，且人稍微不注意将容易使 铁锤砸在手上，导致人的手受伤，并且铁锤对固定钉进行敲打的过程中，固定钉容易出现偏 移的现象，也就影响了固定钉钉入的精准度。 因此，特别需要一种能够代替人工将固定钉钉入物体内，避免手酸痛影响工作效 率，且能对固定钉进行定位的冲击式大型固定钉打入器，以解决现有技术中存在的问题。
技术实现要素：

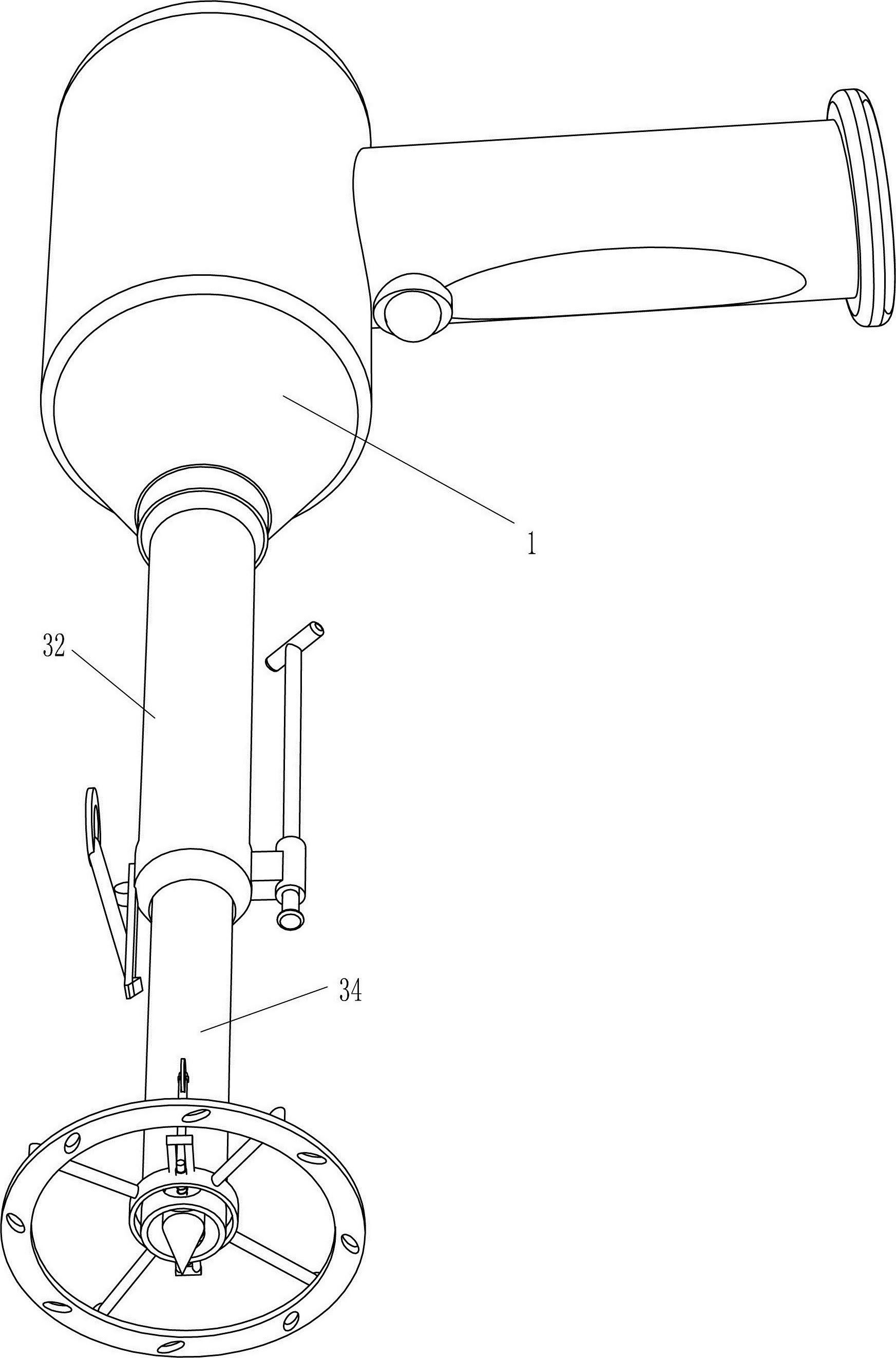

为了克服人需要不断的挥动铁锤将固定钉钉入物体内，手易酸痛影响后续工作效 率，且敲打的过程中，固定钉容易出现偏移现象的缺点，本发明的目的是提供一种能够代替 人工将固定钉钉入物体内，避免手酸痛影响工作效率，且能对固定钉进行定位的冲击式大 型固定钉打入器。 技术方案为：一种冲击式大型固定钉打入器，包括有：冲击钻，所述冲击钻的伸缩 杆上固接有打击杆；打入机构，安装于所述靠近打击杆的冲击钻端部，其与所述打击杆配 合，用于使固定钉的放入；支撑机构，安装于所述远离冲击钻的打入机构一侧，用于起支撑 作用。 作为上述方案的改进，打入机构包括有第一弹簧、导管、导套、放置管和磁铁，所述 导管安装于靠近打击杆的冲击钻端部，所述打击杆位于所述导管内，所述导套安装于远离 冲击钻的导管端部，所述放置管滑动式的放置于所述导套内，其还与所述导管配合，所述朝 向冲击钻的放置管端部与所述靠近导管的冲击钻端部之间连接有第一弹簧，其套装于所述 打击杆上，所述磁铁安装于远离冲击钻的打击杆端部，所述远离打击杆的放置管外一侧与 所述支撑机构固定连接。 作为上述方案的改进，支撑机构包括有斜杆、支撑盘和固定环，所述远离冲击钻的 放置管外一侧固接有固定环，所述斜杆的数量至少为四根，其间隔分布于所述固定环外侧 周向，所述可使本装置更稳固的支撑盘安装于四根斜杆外端之间。 作为上述方案的改进，还包括有定心机构，定心机构包括有滑套、滑杆、弧形板、第 二弹簧、限位杆、支杆和接触轮，所述滑套的数量至少为两个，其嵌入式的穿接于所述固定 环两侧，所述滑杆滑动式的穿接于所述滑套内，其一端固接有可对固定钉限位的弧形板，另 3 CN 111571528 A 说　明　书 2/4 页 一端固接有支杆，所述第二弹簧的数量至少为两根，其套装于所述两侧滑杆上，所述第二弹 簧一端与所述弧形板外侧面固定连接，另一端与所述滑套内侧固定连接，所述接触轮的数 量至少为两个，其转动式的安装于朝向冲击钻的支杆端部，且所述接触轮与所述导套配合， 所述可对支杆限位的限位杆安装于所述靠近滑套的固定环外侧面两侧。 作为上述方案的改进，还包括有卡紧机构，卡紧机构包括有弹性勾、弧形块和压 杆，所述导套外一侧固接有可对所述固定环限位的弹性勾，所述压杆安装于远离导套的弹 性勾一侧，所述与压杆配合的弧形块安装于远离导套与支撑盘的弹性勾一侧，其与所述压 杆接触。 作为上述方案的改进，还包括有深度限制机构，深度限制机构包括有螺母、螺杆和 接触片，所述螺母安装于远离弹性勾的导套外一侧，其内转动式的设有螺杆，所述接触片安 装于朝向支撑盘的螺杆端部。 与现有技术相比，本发明具有如下优点：本发明通过将固定钉放入放置管内与磁 铁接触被吸住固定，启动冲击钻带动打击杆上下移动，推动冲击钻带动打击杆向下移动则 能将固定钉钉入物体内，无需人不断的挥动铁锤，避免了手酸痛影响工作效率，且通过定心 机构，能对固定钉进行限位，避免出现偏移的现象，通过卡紧机构的作用，无需操作人员一 直拉着放置管，比较省力。 附图说明 图1为本发明的立体结构示意图。 图2为本发明部分立体结构示意图。 图3为本发明打入机构的立体结构示意图。 图4为本发明定心机构的立体结构示意图。 附图中各零部件的标记如下：1、冲击钻，2、打击杆，3、打入机构，31、第一弹簧，32、 导管，33、导套，34、放置管，35、磁铁，4、支撑机构，41、斜杆，42、支撑盘，43、固定环，5、定心 机构，52、滑套，53、滑杆，54、弧形板，55、第二弹簧，56、限位杆，57、支杆，58、接触轮，6、卡紧 机构，61、弹性勾，62、弧形块，63、压杆，7、深度限制机构，71、螺母，72、螺杆，73、接触片。
