技术摘要：
本发明属于热水器技术领域，具体涉及一种热水机组。本发明旨在解决现有的热水器在补水后将保温水箱中的水加热到用户设定的温度过程中，保温水箱中的水温不能满足用户的使用要求的问题。为此目的，在本发明提供的一种热水机组中，热水过程中通过混水阀来调节承压水箱与  全部
背景技术：
中国专利申请文件(CN108019938A)公开了一种家用常压热泵热水器，该热水器包 括保温水箱、换热器和热泵系统，换热器设有相互换热的冷媒通道和水流通道，冷媒通道与 热泵系统连接成回路，保温水箱的进水孔与水流通道的出口连通；电动三通调节阀的a端口 与保温水箱的出水孔连通、b端口通过水泵与水流通道的进口连通，c端口与进水管连通；保 温水箱的出水孔与电动三通调节阀的a端口之间还设有出水管。 现有的上述热水器在使用时，在用户由出水管使用保温水箱中的热水后，电动三 通阀的b端口与c端口导通，水泵为由进水管补入的自来水进入水流通道提供动力，水流通 道中的水经过与冷媒通道一次换热后进入保温水箱中。在补充水量后，电动三通阀的a端口 与c端口导通，水泵为保温水箱的出水孔中的水进入水流通道提供动力，以对保温水箱中的 水进行循环加热，以提高保温水箱中的水温。 现有上述热水器在补水后需要经过一段时间将保温水箱中的水温采用循环加热 的方式加热至所需的水温，但是这种热水器的缺点为在加热过程中保温水箱中的水温不能 满足用户的使用要求，影响用户的正常使用。 相应地，本领域需要一种新的热水机组来解决上述问题。
技术实现要素：

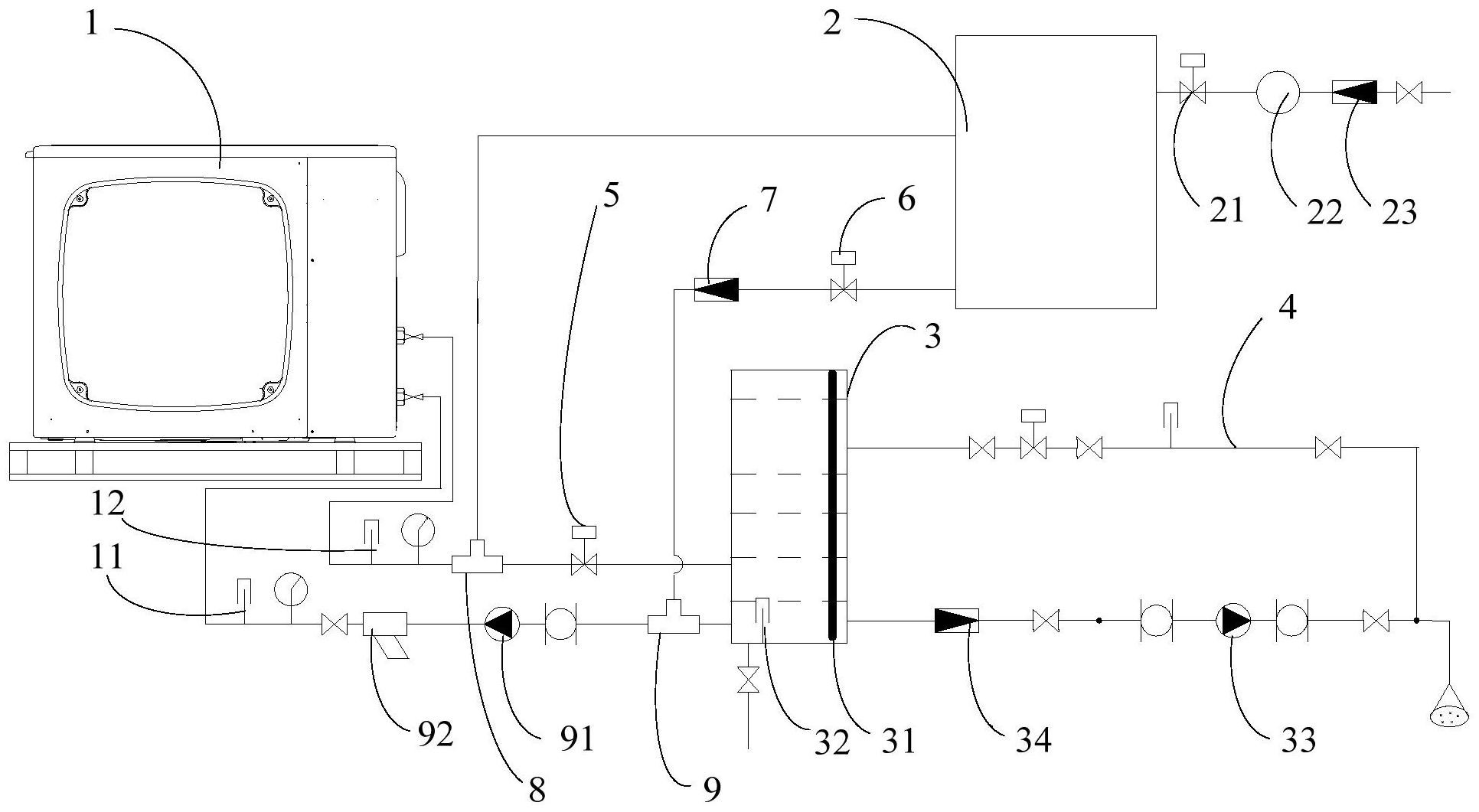

为了解决现有技术中的上述问题，即为了解决现有的上述循环式热水器在将在补 水后的保温水箱中的水加热到用户设定的温度过程中，保温水箱中的水温不能满足用户的 使用要求，影响用户的正常使用的问题，本发明提供了一种热水机组。该热水机组包括加热 主机、承压水箱、保温水箱和混水阀；所述承压水箱的进水口用于接入自来水，所述保温水 箱的排水口用于供给生活用水；所述承压水箱的出水口与所述混水阀的第一进口连接，所 述保温水箱的出水口与所述混水阀的第二进口连接，所述混水阀的出口与所述加热主机的 进水口连接；所述加热主机的出水口与所述承压水箱的回水口、所述保温水箱的回水口连 接。 作为本发明提供的上述热水机组的一种优选的技术方案，所述加热主机为热泵主 机，所述热泵主机包括加热水腔以及用于对所述加热水腔中的水进行加热的第一换热器； 所述第一换热器通过冷媒管路与电子膨胀阀、压缩机和第二换热器连接并形成冷媒循环回 路；所述加热主机的出水口和进水口与所述加热水腔连通。 作为本发明提供的上述热水机组的一种优选的技术方案，所述阀门为三通阀，所 述加热主机的出水口通过三通阀与所述承压水箱的回水口、所述保温水箱的回水口连接。 作为本发明提供的上述热水机组的一种优选的技术方案，所述热水机组还包括水 位检测器、第一温度传感器、第二温度传感器、第三温度传感器、第一通断阀、第二通断阀、 4 CN 111609552 A 说　明　书 2/8 页 第三通断阀、第一水泵和第二水泵中的至少一个；其中，所述水位检测器设置于所述保温水 箱中；所述第一温度传感器设置于所述保温水箱中；所述第二温度传感器设置于所述加热 主机的进水口侧；所述第三温度传感器设置于所述加热主机的出水口侧；所述第一通断阀 设置于所述承压水箱的出水口与所述混水阀之间；所述第二通断阀设置于所述三通阀与所 述保温水箱的回水口之间； 所述第三通断阀设置于所述承压水箱的进水口侧；所述第一水泵设置于所述加热 主机与所述混水阀之间；所述第二水泵设置于所述保温水箱的排水口侧。 作为本发明提供的上述热水机组的一种优选的技术方案，所述热水机组还包括控 制器；所述控制器的信号输入端与所述水位检测器、所述第一温度传感器、所述第二温度传 感器和所述第三温度传感器中的至少一个通信连接；所述控制器的信号输出端与所述混水 阀、所述三通阀、所述第一通断阀、所述第二通断阀、所述第三通断阀、所述第一水泵和所述 第二水泵中的至少一个通信连接。 作为本发明提供的上述热水机组的一种优选的技术方案，所述第一通断阀、所述 第二通断阀和所述第三通断阀为电磁阀或电动阀。 作为本发明提供的上述热水机组的一种优选的技术方案，所述承压水箱的进水口 侧连接有第一净水装置；并且/或者所述加热主机的进水口与所述混水阀之间连接有第二 净水装置。 作为本发明提供的上述热水机组的一种优选的技术方案，所述第一净水装置和所 述第二净水装置为电子除垢仪或过滤器。 作为本发明提供的上述热水机组的一种优选的技术方案，所述热水机组还包括第 一止回阀、第二止回阀和第三止回阀中的至少一个；所述第一止回阀设置在所述承压水箱 的进水口侧，以防止承压水箱中的水向外倒流；所述第二止回阀设置在所述承压水箱的出 水口与所述混水阀之间，以防止水倒流回所述承压水箱；所述第三止回阀设置在所述生活 热水箱的排水口侧，以防止水倒流回所述保温水箱。 作为本发明提供的上述热水机组的一种优选的技术方案，所述承压水箱的出水口 设置于所述承压水箱的下部；并且/或者所述保温水箱的出水口和/或排水口设置于所述保 温水箱的下部；并且/或者所述保温水箱还设置有用于与生活回水管连接的进水口。 在本发明提供的一种热水机组中，热水过程中通过混水阀来调节承压水箱与保温 水箱进入加热主机的热水的流量比例，以实现调配后的水经加热主机一次加热后直接进入 保温水箱以始终保证满足用户的使用需求；同时，在混水阀动态调节过程中可以通过与加 热主机的出水口连接的阀门将热水主机的出水口流出的不满足温度要求的水回流至承压 水箱中，避免了不满足温度要求的水流入保温水箱。 此外，在本发明提供的一种热水机组中，当加热主机为热泵主机时，在对与热泵主 机通过冷媒循环管路连接的第二换热器进行除霜过程中，可以通过调节三通阀将热泵主机 的出水口与承压水箱的回水口之间导通，且通过混水阀将热泵主机的进水口与承压水箱的 出水口之间导通，以使热泵主机与承压水箱之间形成水循环。如此，与第一换热器进行热交 换的水量较多而有利于改善第一换热器的吸热效果，进而提高了室外换热器的除霜效果。 5 CN 111609552 A 说　明　书 3/8 页 附图说明 下面参照附图来描述本发明的热水机组及其控制方法。附图中： 图1为本实施例的热水机组的结构示意图； 图2为本实施例的热水机组的控制方法的流程示意图。 附图标记列表 1-加热主机；11-第二温度传感器；12-第三温度传感器；2-承压水箱；21-第三通断 阀；22-第一净水装置；23-第一止回阀；3-保温水箱；31-水位检测器；32-第一温度传感器； 33-第二水泵；34-第三止回阀；4-生活回水管；5-第二通断阀；6-第一通断阀；7-第二止回 阀；8-三通阀；9-混水阀；91-第一水泵；92-第二净水装置。
