技术摘要：
本发明公开了一种手机升降摄像头顶杆螺纹检测机，包括机架，机架的顶面安装有台面板，机架内安装有工控机，操作按钮与工控机电连接，台面板的顶面左部设有第一X轴移动模组，台面板的顶面右部设有第二X轴移动模组，第一X轴移动模组上可拆卸式连接有第一治具，第二X轴移  全部
背景技术：
消费电子产品如手机的升降摄像头顶杆螺纹的检测主要依靠人工将升级摄像头 顶杆拧进牙规的螺孔内，然后人工判定是否合格，该工序产能低，作业品质不稳定。
技术实现要素：

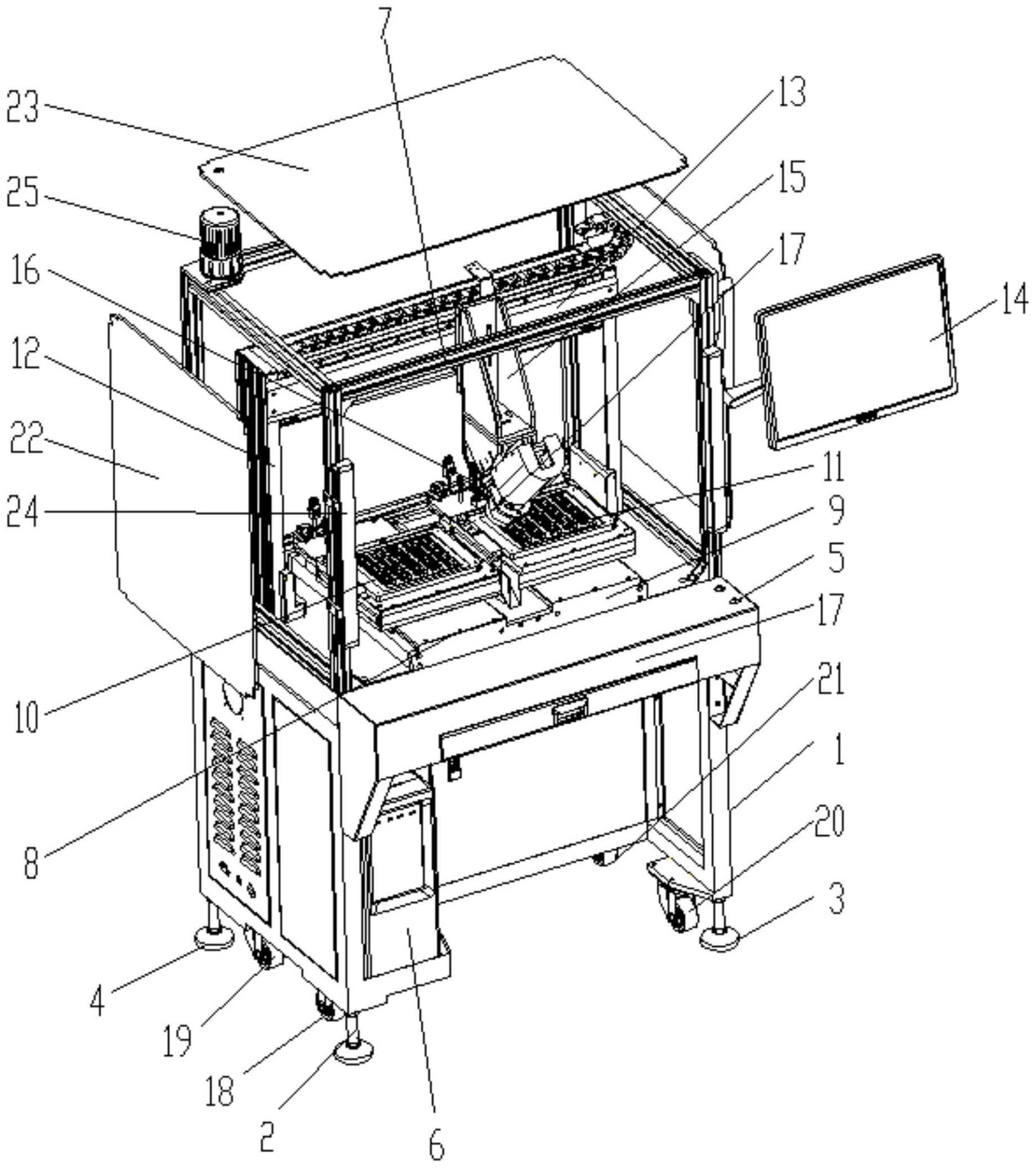

本发明为了解决现有技术中的不足之处，提供一种产能高，作业品质稳定的一种 手机升降摄像头顶杆螺纹检测机。 为解决上述技术问题，本发明采用如下技术方案： 一种手机升降摄像头顶杆螺纹检测机，包括机架，机架的底部前侧左部和前侧右 部分别设有第一支撑脚和第二支撑脚，第一支撑脚与第二支撑脚左右平行相对等高设置， 机架底部后侧左部和后侧右部分别设有第三支撑脚和第四支撑脚，第三支撑脚与第四支撑 脚左右平行相对等高设置，第一支撑脚与第三支撑脚前后平行设置，第二支撑脚与第四支 撑脚前后平行设置，机架上设有操作按钮，所述机架的顶面安装有台面板，机架内安装有工 控机，操作按钮与工控机电连接，台面板的上方设有防护罩，防护罩与台面板合围成一个安 装腔，台面板的顶面左部设有第一X轴移动模组，第一X轴移动模组通过第一传动装置与工 控机电连接，台面板的顶面右部设有第二X轴移动模组，第二X轴移动模组通过第二传动装 置与工控机电连接，第一X轴移动模组上可拆卸式连接有第一治具且第一治具在第一X轴模 组上前后滑动，第二X轴移动模组上可拆卸式连接有第二治具且第二治具在第二X轴模组上 前后滑动，第一治具与第二治具之间的台面板上设有不良品出料口，防护罩与台面板合围 成的安装腔内设有龙门支架，龙门支架的左端下部固定在台面板的左侧中部，龙门支架的 右端下部固定在台面板的右侧中部，龙门支架的前侧面上部沿左右方向设有Y轴移动模组， Y轴移动模组通过第三传动装置与工控机电连接，Y轴移动模组的前侧面上安装有滑动支架 且滑动支架在Y轴移动模组上左右滑动，滑动支架上安装有螺纹检测机构，螺纹检测机构与 工控机电连接，机架的右端上部前侧通过显示屏安装架安装有显示屏，显示屏与工控机电 连接。 优选的，所述螺纹检测机构包括气动机械手和视觉检测模块，视觉检测模块固定 在滑动支架的前侧面中部，气动机械手安装在滑动支架的前侧面下部，气动机械手和视觉 检测模块均与工控机电连接。 优选的，所述机架的底面第一支撑脚的后侧沿前后方向间隔设有第一滚轮和第二 滚轮，第一滚轮位于第二滚轮的前侧，机架的底面第二支撑脚的后侧沿前后方向间隔设有 第三滚轮和第四滚轮，第三滚轮位于第四滚轮的前侧。 优选的，所述机架的左侧面上部安装有左板，机架的右侧面上部安装有右板，机架 3 CN 111578836 A 说　明　书 2/4 页 的顶面上安装有顶板，机架的后侧面上部安装有后板。 优选的，所述左板、右板、顶板和后板均由亚克力板制成。 优选的，所述机架的前侧面上部安装有安全光栅，顶板上安装有报警灯，安全光栅 和报警灯均与工控机电连接。 采用上述技术方案，本发明具有以下有益效果： (1)本发明设有螺纹检测机构，螺纹检测机构包括气动机械手和视觉检测模块，视 觉检测模块代替人工进行判定产品是否合格，与人工检测相比，产能高，作业品质稳定，不 易出错，杜绝人员之间的检测识差与误判，视觉检测模块设计合理新颖且检测精度公差可 以调节，气动机械手可以将视觉检测模块检测出的不合格品挑拣出来送至不良品出料口， 设计合理，使用方便快捷； (2)本发明设有第一滚轮、第二滚轮、第三滚轮和第四滚轮，移动方便快捷； (3)本发明的机架上安装有亚克力板制成的左板、右板、顶板和后板，亚克力板制 成的左板、右板、顶板和后板具有耐酸碱、寿命长、抗冲击、决绝性能好几维护翻遍等优点； (4)本发明机架的前侧面上部安装有安全光栅，顶板上安装有报警灯，安全光栅的 设置及报警灯的设置保证了工人的身体部位进入工作腔时，安全光栅及时进行检测并反馈 给工控机紧急关闭本发明的运行保证使用安全，报警灯可以及时发出警报，进行警示； 综上所述，本发明具有产能高，作业品质稳定等优点。 附图说明 图1是本发明的结构示意图。
